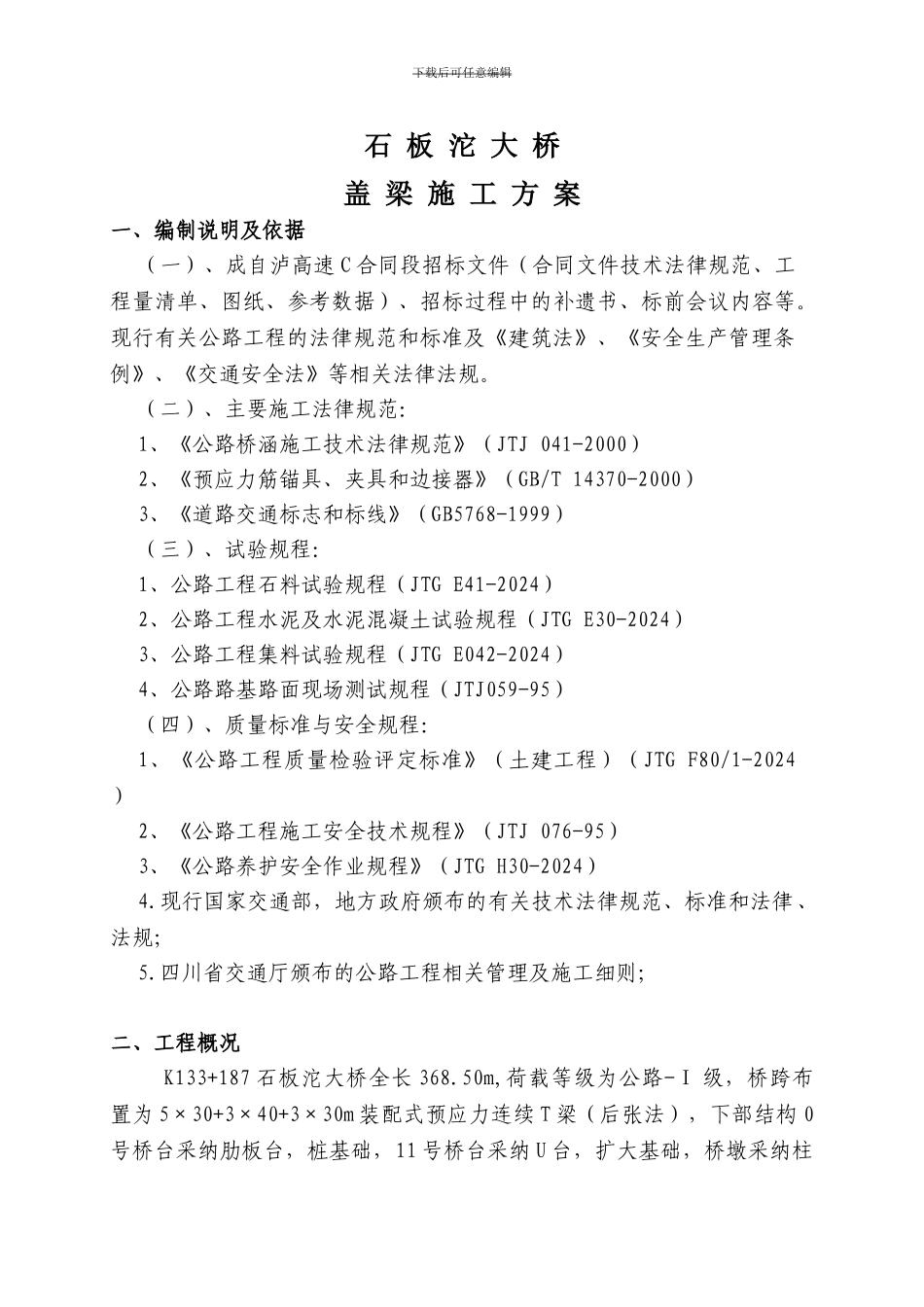

下载后可任意编辑石 板 沱 大 桥盖 梁 施 工 方 案一、编制说明及依据(一)、成自泸高速 C 合同段招标文件(合同文件技术法律规范、工程量清单、图纸、参考数据)、招标过程中的补遗书、标前会议内容等。现行有关公路工程的法律规范和标准及《建筑法》、《安全生产管理条例》、《交通安全法》等相关法律法规。(二)、主要施工法律规范:1、《公路桥涵施工技术法律规范》(JTJ 041-2000)2、《预应力筋锚具、夹具和边接器》(GB/T 14370-2000)3、《道路交通标志和标线》(GB5768-1999)(三)、试验规程:1、公路工程石料试验规程(JTG E41-2024)2、公路工程水泥及水泥混凝土试验规程(JTG E30-2024)3、公路工程集料试验规程(JTG E042-2024)4、公路路基路面现场测试规程(JTJ059-95)(四)、质量标准与安全规程:1、《公路工程质量检验评定标准》(土建工程)(JTG F80/1-2024 )2、《公路工程施工安全技术规程》(JTJ 076-95)3、《公路养护安全作业规程》(JTG H30-2024)4.现行国家交通部,地方政府颁布的有关技术法律规范、标准和法律、法规;5.四川省交通厅颁布的公路工程相关管理及施工细则;二、工程概况K133+187 石板沱大桥全长 368.50m,荷载等级为公路-Ⅰ 级,桥跨布置为 5×30+3×40+3×30m 装配式预应力连续 T 梁(后张法),下部结构 0号桥台采纳肋板台,桩基础,11 号桥台采纳 U 台,扩大基础,桥墩采纳柱下载后可任意编辑式墩,桩基础,盖梁为普通钢筋砼盖梁。(一)、工期情况依据项目部总体计划,2024 年 5 月 1 日止,1#-10#盖梁施工完毕。(二)、施工环境条件1#-10#墩柱高度最高达到 36 米,1#-10#盖梁的施工的最大干扰因素,安全施工控制相当重要。三、施工工艺墩柱在 4m 以内的盖梁和台帽采纳直径 2.2m 的圆柱钢模板等距安装放在系梁顶面上作为盖梁的承重支撑,在钢模内空采纳方木辅助支持纵梁,纵梁 140×100×10 的方钢,盖梁两顿挑起部分下支撑采纳 B48 钢管作为承重支撑,立杆纵横间距 60×60cm,水平杆 1.2m。支撑顶部安装 I400 工字钢作大横梁,圆模支撑上安装钢管,钢管上安放 I400 双排工字钢大梁,工字钢水平段上安放 14×10cm 方木,间距 40cm。盖梁两端挑起段采纳角钢支撑。支撑上安 14×10cm 方木,底模采纳 1.8cm 厚桥梁专用胶木模板2.44×1.22cm。侧模采纳定型钢模板,丝杆对拉连接。1、施工准备1.1、技术准备① 组织工程技术人员熟悉施工...
