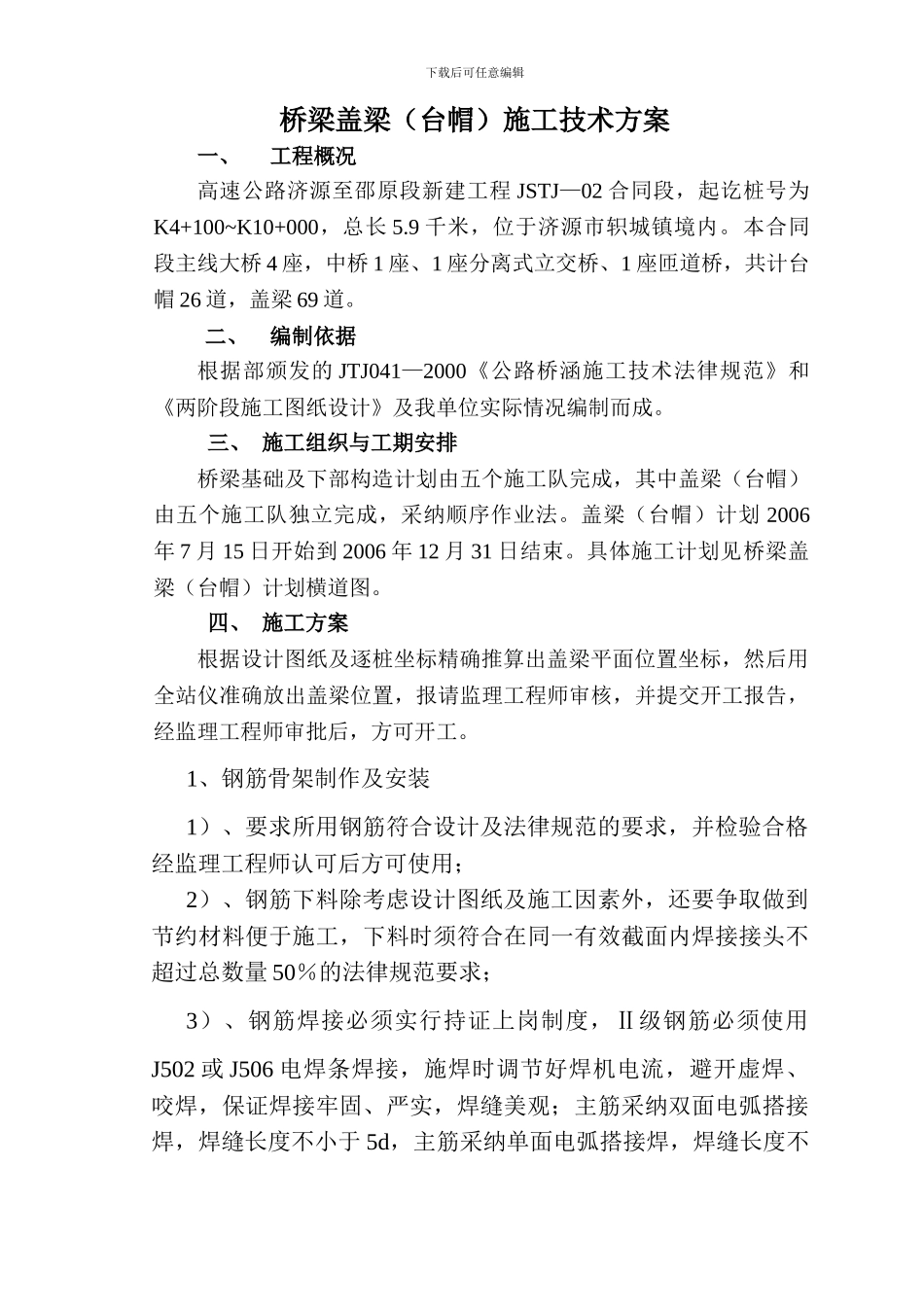

下载后可任意编辑桥梁盖梁(台帽)施工技术方案一、工程概况高速公路济源至邵原段新建工程 JSTJ—02 合同段,起讫桩号为K4+100~K10+000,总长 5.9 千米,位于济源市轵城镇境内。本合同段主线大桥 4 座,中桥 1 座、1 座分离式立交桥、1 座匝道桥,共计台帽 26 道,盖梁 69 道。二、编制依据根据部颁发的 JTJ041—2000《公路桥涵施工技术法律规范》和《两阶段施工图纸设计》及我单位实际情况编制而成。三、 施工组织与工期安排桥梁基础及下部构造计划由五个施工队完成,其中盖梁(台帽)由五个施工队独立完成,采纳顺序作业法。盖梁(台帽)计划 2006年 7 月 15 日开始到 2006 年 12 月 31 日结束。具体施工计划见桥梁盖梁(台帽)计划横道图。四、 施工方案根据设计图纸及逐桩坐标精确推算出盖梁平面位置坐标,然后用全站仪准确放出盖梁位置,报请监理工程师审核,并提交开工报告,经监理工程师审批后,方可开工。1、钢筋骨架制作及安装1)、要求所用钢筋符合设计及法律规范的要求,并检验合格经监理工程师认可后方可使用;2)、钢筋下料除考虑设计图纸及施工因素外,还要争取做到节约材料便于施工,下料时须符合在同一有效截面内焊接接头不超过总数量 50%的法律规范要求;3)、钢筋焊接必须实行持证上岗制度,Ⅱ级钢筋必须使用J502 或 J506 电焊条焊接,施焊时调节好焊机电流,避开虚焊、咬焊,保证焊接牢固、严实,焊缝美观;主筋采纳双面电弧搭接焊,焊缝长度不小于 5d,主筋采纳单面电弧搭接焊,焊缝长度不下载后可任意编辑小于 10d;4)、制作好的钢筋骨架必须放置在平整、干燥的场地上,存放时,每个加强筋与地面接触处都垫上等高方木,以免粘上泥土;在每节骨架上都要挂上标志牌,存放骨架还要注意防雨、防潮。5)、盖梁钢筋骨架用汽车起重机吊放在盖梁底模上,人工调整成型后,应首先自检,自检合格后,上报监理工程师抽检合格后方能进行下道工序施工。2、钢模板安装钢模板安装墩柱盖梁模板支架选用抱箍及工字钢横梁支架进行施工,即将抱箍安装在立柱头,在抱箍上立柱两侧放置工字钢作为盖梁模板支架,在 盖 梁 底 模 下 每 隔 0.5m-0.8m 沿 桥 向 放 置 一 根 长 为 1.8m 的20cm×20cm 方木。桥台台帽在桥头填土完成之后,达到桥台台帽底面标高时,再进行桥台台帽施工。此时台背填土压实度要达到设计要求并应加振至密实稳定,足以支撑台帽混凝土整体荷载的压力。底模采纳水泥砂...
