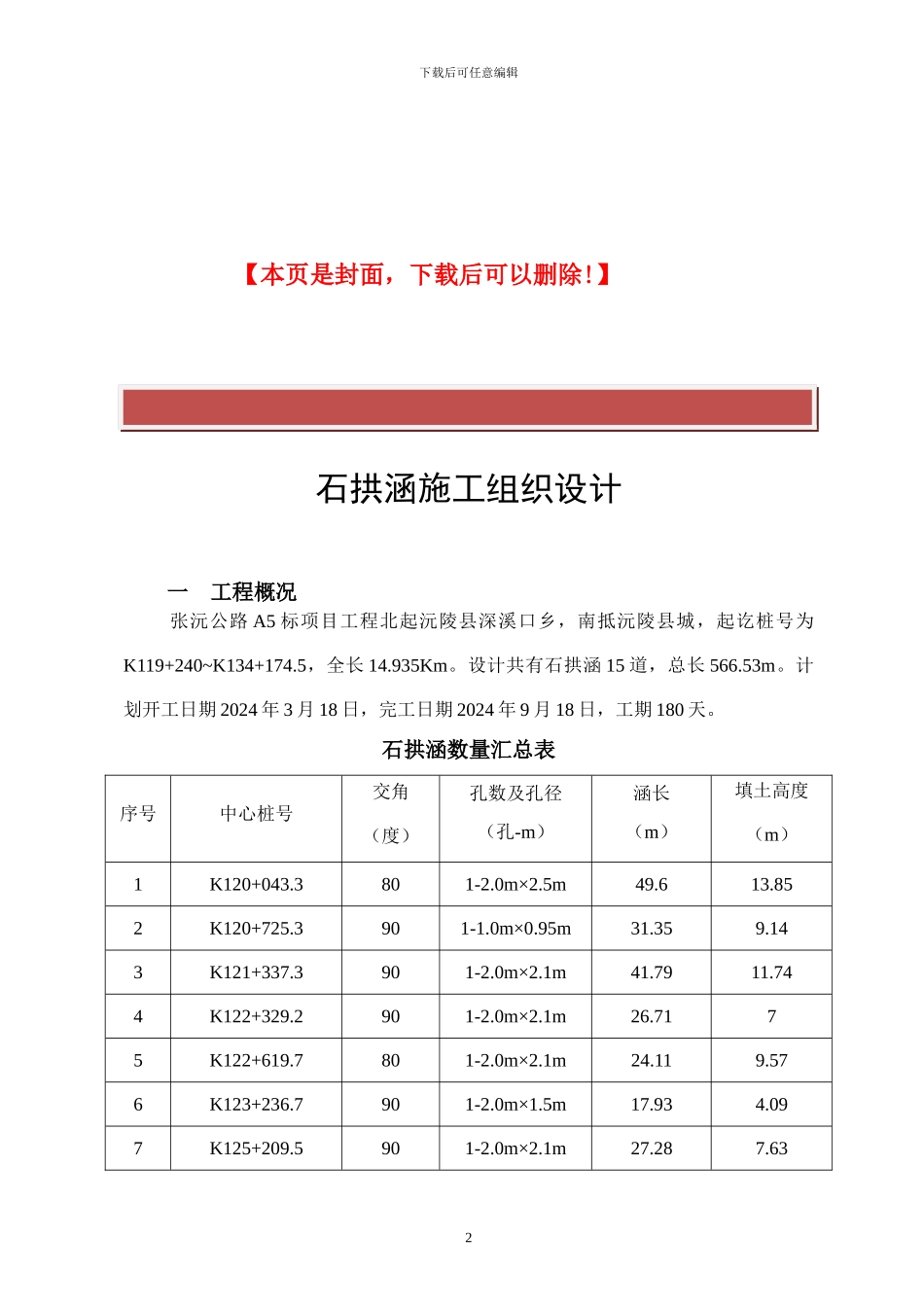

下载后可任意编辑 精品文档下载 1最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】石拱涵施工组织设计一 工程概况张沅公路 A5 标项目工程北起沅陵县深溪口乡，南抵沅陵县城，起讫桩号为K119+240~K134+174.5，全长 14.935Km。设计共有石拱涵 15 道，总长 566.53m。计划开工日期 2024 年 3 月 18 日，完工日期 2024 年 9 月 18 日，工期 180 天。石拱涵数量汇总表序号中心桩号交角（度）孔数及孔径（孔-m）涵长（m）填土高度（m）1K120+043.3801-2.0m×2.5m49.613.852K120+725.3901-1.0m×0.95m31.359.143K121+337.3901-2.0m×2.1m41.7911.744K122+329.2901-2.0m×2.1m26.7175K122+619.7801-2.0m×2.1m24.119.576K123+236.7901-2.0m×1.5m17.934.097K125+209.5901-2.0m×2.1m27.287.632下载后可任意编辑8K126+522.3901-2.0m×2.5m69.0714.519K126+607.3901-2.0m×2.5m47.3711.4410K127+863.3901-2.0m×2.1m38.5310.6511K129+602.3901-0.55m×0.65m11.741.712K129+961.8901-2.0m×2.1m35.3710.6913K131+176.6901-2.0m×1.5m29.658.1614K133+882.7901-2.0m×1.5m55.8715.4215K133+939.7901-2.0m×1.5m60.1617.07二 施工准备1、施工前按设计进行施工放样及进出口高程复核。2、砂、砾石、水泥、石料等材料按规定已进行检验，并运至施工现场。3、M7.5、M10 砂浆、C15 砼、C25 砼配合比由公路局中心试验室提供，监理工程师抽样合格。4、施工人员、机械设备已经到位。三、施工工艺及方法（一）施工程序1、施工放样2、基坑开挖，测定基底承载力3、砌筑基础或浇筑基础砼4、砌筑台身5、搭设支架和拱架6、砌筑拱圈和护拱7、修筑洞口构造物8、涵洞两侧回填9、完善所有外观工作，包括抹面、接线等（二） 施工方法3下载后可任意编辑1、基坑开挖用挖掘机配合自卸汽车开挖基槽，沿涵洞的纵剖面中心线进行开挖，挖至距基础底面标高 20~30cm，余下部分用人工清除，修整成型。好土留作路基填料，淤泥运至弃土场。在坑槽周围开挖排水沟，以保持基底干燥。按设计要求，检测地基承载力，如基底承载力达不到要求，报监理工程师并根据监理指令对基底进行处理。2、砌筑基础或基础砼浇注本项目工程中高填地段的石拱涵基础采纳 C25 钢筋砼，其余地段采纳 M7.5 浆砌片石基础。A 钢筋砼基础：砼严格按试验室提供的经监理工程师审批的配合比，在施工场地采纳 350 型砼拌和机现场拌制。为确保砼的质量，...
