石材幕墙脚手架搭设施工组织设计方案VIP专享VIP免费

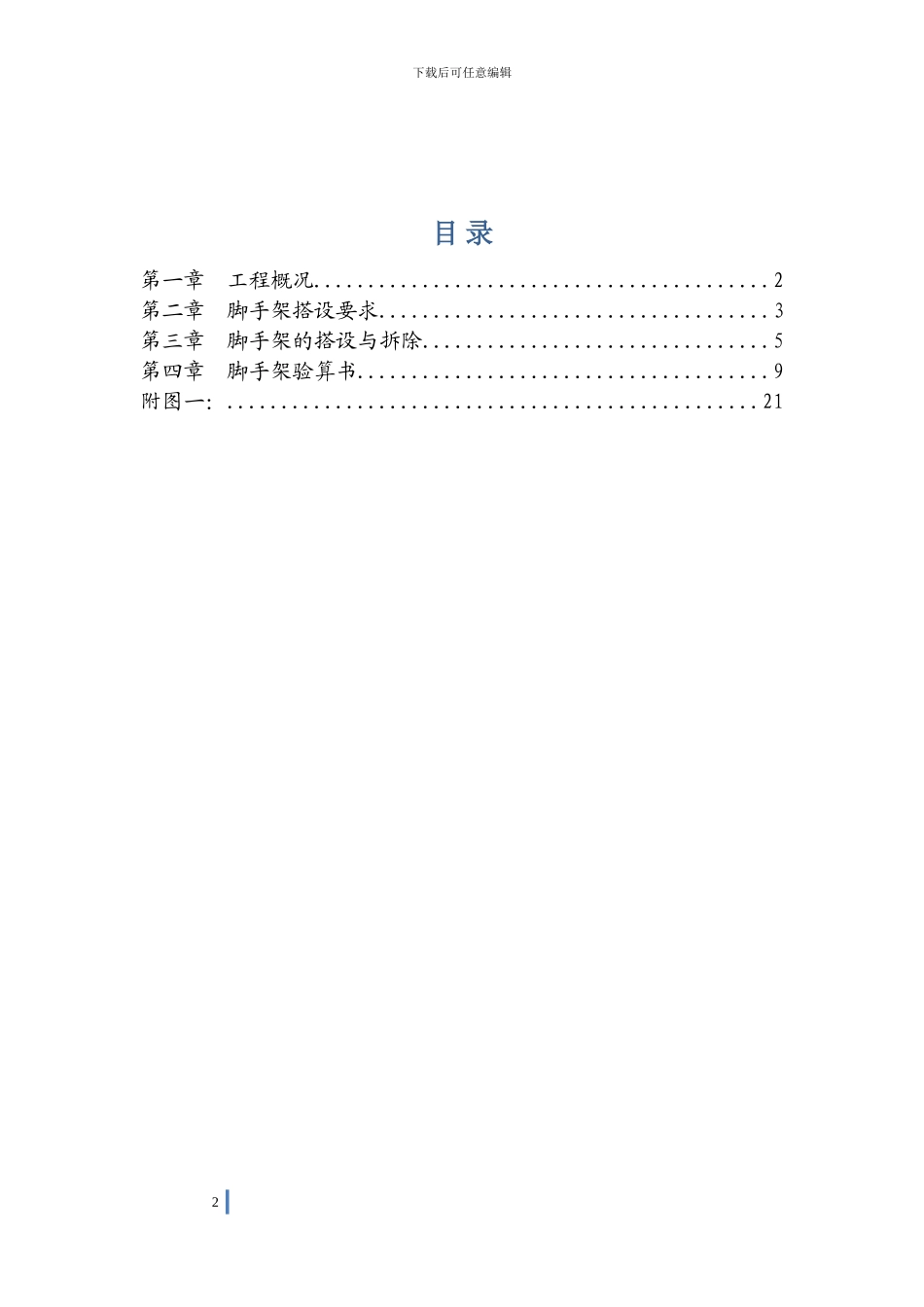

下载后可任意编辑 1精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑目 录第一章 工程概况..........................................2第二章 脚手架搭设要求....................................3第三章 脚手架的搭设与拆除................................5第四章 脚手架验算书......................................9附图一：.................................................212下载后可任意编辑第一章工程概况1.1 工程概况工程名称：杭政储出（2024）19 号地块石材幕墙工程建设单位：浙江德信金沙置业有限公司设计单位：浙江中南建设集团有限公司幕墙设计讨论院杭政储出（2024）19 号地块石材幕墙工程位于杭州经济技术开发工上沙北路，钢筋混凝土-剪力墙结构。地上一层，层高 3.5 米，地上二层，层高在 3.2 米；建筑施工总高度 10米，该建筑面积 6352.63 平方米，合同工期 120 天。1.2 适用范围 本施工组织设计适用于杭政储出（2024）19 号地块石材幕墙工程。3下载后可任意编辑第二章 脚手架搭设要求本工程脚手架结合建筑结构形式和外墙的装饰装修材料，采纳落地式钢管脚手架搭设高度至 13.5 米，即±0.000～4.2 米，±0.000～8.5 米，±0.000～13.5 米。搭设周长约 195 米。外架搭设所用的材料采纳 φ48×3.5 直缝焊接钢管，所有扣件、钢管均经过检测符合要求后方可使用。一、材料要求1、钢管：脚手架钢管应采纳现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的 3 号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中 Q235-A 级钢的规定。2、扣件：脚手架应采纳可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定；采纳其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。脚手架采纳的扣件，在螺栓拧紧的扭力矩达 65N·m 时，不得发生破坏。3、脚手板：脚手板采纳竹材料制作，每块质量≯30kg。竹脚手板宜采纳毛竹制作的竹笆板。4、连墙件： 连墙件采纳双扣件大于 12.0kN 与墙体连接。 5、安全网按市安全部门有关规定，采纳密目式防火阻燃安全网。二、构造要求搭设高度为 13.5 米，立杆采纳单立管。搭设尺寸为：立杆的纵距 1.50 米，立杆的横距 1.05 米，立杆的步距 1.80 米。采纳的钢管类型为48×3.5，连墙件采纳 2 步...
