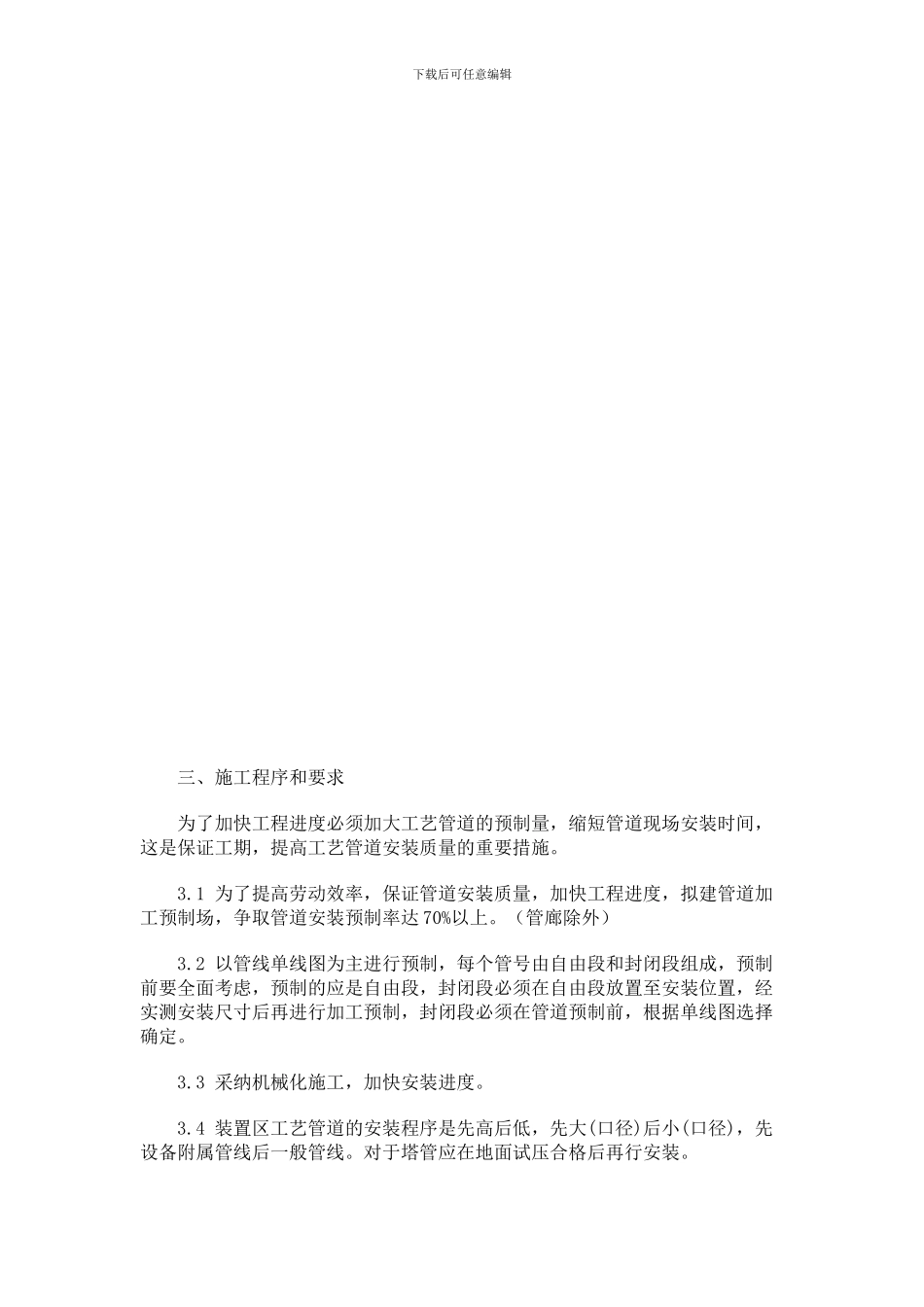

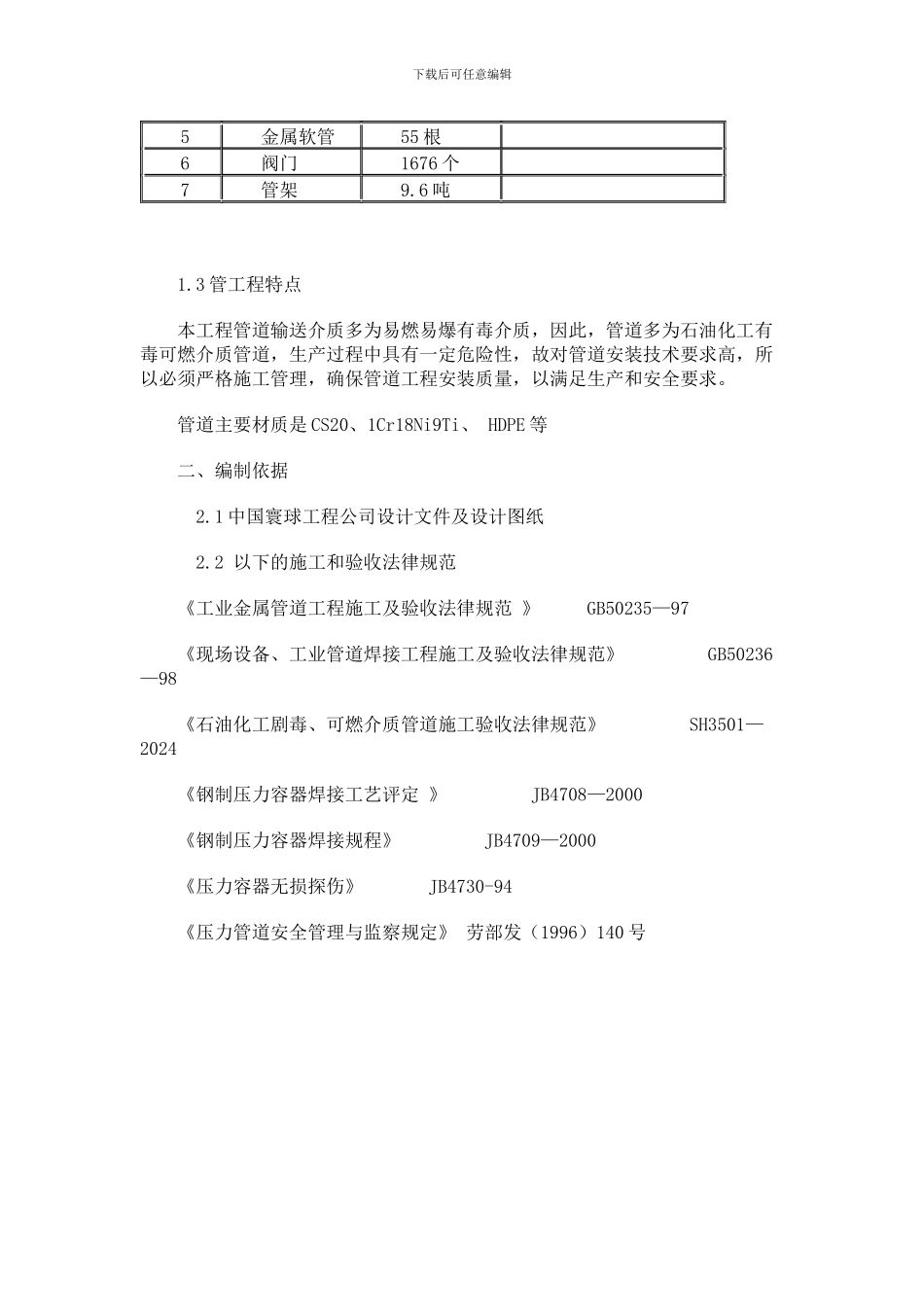

下载后可任意编辑管道安装施工方案管道 过滤器 规格 2024-09-10 07:11:55| 分类： 施工管理 | 标签： |字号大中小 订阅 一、 工程概述1.1 工程概况惠州中海油南海东部公司裂解汽油综合利用项目管道布置共分 8 个区1）芳烃分离区 A012）罐区 C223）公用工程 B124）全厂管廊 C255）消防泵房及泡沫站 C286）汽车装卸站 C217）污水处理场 B118）空气及氮气系统 B12 1.2 配管范围1.1. 惠州中海油南海东部公司裂解汽油综合利用项目工程工艺配管工程量如下： 序号名称数量备注1碳钢管道17627 米 2UPVC 管道64 米 3不锈钢管道202 米DN10/DN6 1Cr18Ni9Ti4过滤器38 套 下载后可任意编辑5金属软管55 根 6阀门1676 个 7管架9.6 吨 1.3 管工程特点本工程管道输送介质多为易燃易爆有毒介质，因此，管道多为石油化工有毒可燃介质管道，生产过程中具有一定危险性，故对管道安装技术要求高，所以必须严格施工管理，确保管道工程安装质量，以满足生产和安全要求。管道主要材质是 CS20、1Cr18Ni9Ti、 HDPE 等 二、编制依据 2.1 中国寰球工程公司设计文件及设计图纸 2.2 以下的施工和验收法律规范《工业金属管道工程施工及验收法律规范 》 GB50235—97《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236—98《石油化工剧毒、可燃介质管道施工验收法律规范》 SH3501—2024《钢制压力容器焊接工艺评定 》 JB4708—2000《钢制压力容器焊接规程》 JB4709—2000《压力容器无损探伤》 JB4730-94《压力管道安全管理与监察规定》 劳部发（1996）140 号 下载后可任意编辑 三、施工程序和要求为了加快工程进度必须加大工艺管道的预制量，缩短管道现场安装时间，这是保证工期，提高工艺管道安装质量的重要措施。3.1 为了提高劳动效率，保证管道安装质量，加快工程进度，拟建管道加工预制场，争取管道安装预制率达 70%以上。（管廊除外）3.2 以管线单线图为主进行预制，每个管号由自由段和封闭段组成，预制前要全面考虑，预制的应是自由段，封闭段必须在自由段放置至安装位置，经实测安装尺寸后再进行加工预制，封闭段必须在管道预制前，根据单线图选择确定。3.3 采纳机械化施工，加快安装进度。3.4 装置区工艺管道的安装程序是先高后低，先大(口径)后小(口径)，先设备附属管线后一般管线。对于塔管应在地面试压合格后再行安装。下载后可任意编辑3.5 在总体计划中要适当安排公用工程管道安装，使之为...
