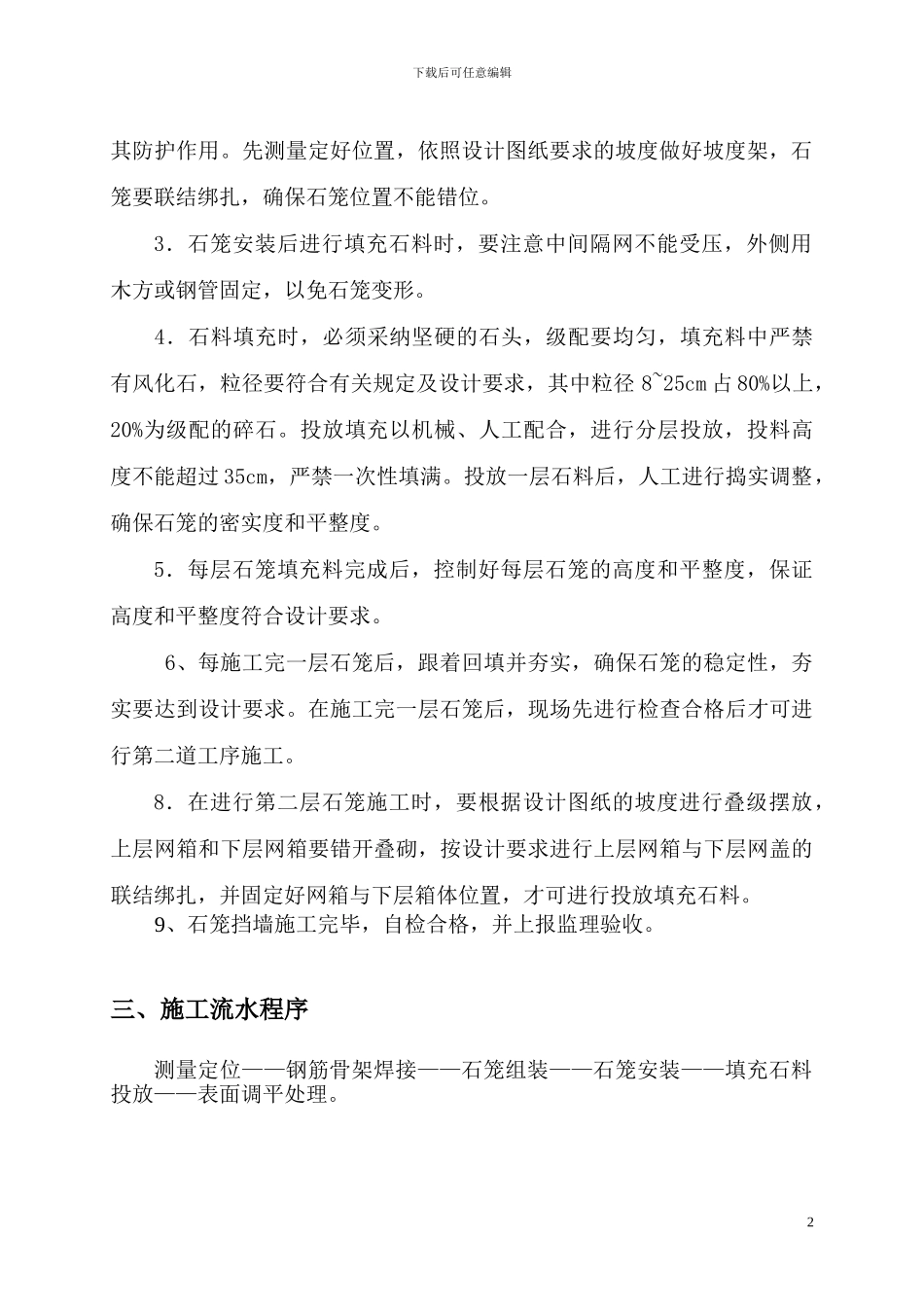

下载后可任意编辑石笼挡墙施工方案一、 石笼段工程概况本项目石笼段为棕溪 110KV 属变电站进站道路工程 1#、3#弃土场石笼挡护，1#弃土场石笼防护 3846 立方，￠14 钢筋 18.615T，4mm 铁丝32.227T ， 分 层 叠 级 设 置 ； 3# 弃 土 场 石 笼 防 护 600 立 方 ， ￠ 14 钢 筋2.9T，4mm 铁丝 5.03T，分层叠级设置。二、施工要求1．石笼挡墙施工前，先组装好石笼，石笼骨架采纳直径 14mm 钢筋焊接而成，每块石笼尺寸为 3×2×1（长×宽×高，米）。采纳直径 4mm 镀锌铁丝编织丝网，丝网形状为六边形几何尺寸为 6cm×3cm；石笼内所填石块，应选用容重大、坚硬为风化的石块，尺寸不小于 8cm，外层应用大石块，并使石块棱角突出网孔。石笼内侧可用小石块填充。石笼下基础应平整密实。编制石笼时，用机器将铁丝弯成网孔元件，在施工场地再编成网、成笼。钢筋笼的焊接与编制，操作工艺应符合《公路桥涵施工技术要求》JTJ041-2000 相关要求。底层及端头石笼尺寸，可根据地表横坡对其尺寸进行调整，3×1×1米、4×2×0.5 米均可。在组装石笼过程中，要严格根据有关规定对石笼用 14#铁丝绑扎，控制石笼绑扎间距，绑扎间距宽度不能超过 35cm。2．石笼安装时，立面方向上层与下一层错开 1.5 米，剖面方向上层与下一层错开 1 米，互相掺压以形成一个整体，保证其稳定性，充分发挥1下载后可任意编辑其防护作用。先测量定好位置，依照设计图纸要求的坡度做好坡度架，石笼要联结绑扎，确保石笼位置不能错位。3．石笼安装后进行填充石料时，要注意中间隔网不能受压，外侧用木方或钢管固定，以免石笼变形。 4．石料填充时，必须采纳坚硬的石头，级配要均匀，填充料中严禁有风化石，粒径要符合有关规定及设计要求，其中粒径 8~25cm 占 80%以上，20%为级配的碎石。投放填充以机械、人工配合，进行分层投放，投料高度不能超过 35cm，严禁一次性填满。投放一层石料后，人工进行捣实调整，确保石笼的密实度和平整度。5．每层石笼填充料完成后，控制好每层石笼的高度和平整度，保证高度和平整度符合设计要求。 6、每施工完一层石笼后，跟着回填并夯实，确保石笼的稳定性，夯实要达到设计要求。在施工完一层石笼后，现场先进行检查合格后才可进行第二道工序施工。8．在进行第二层石笼施工时，要根据设计图纸的坡度进行叠级摆放，上层网箱和下层网箱要错开叠砌，按设计要求进行上层网箱与下层网盖的联结绑扎，并固定...
