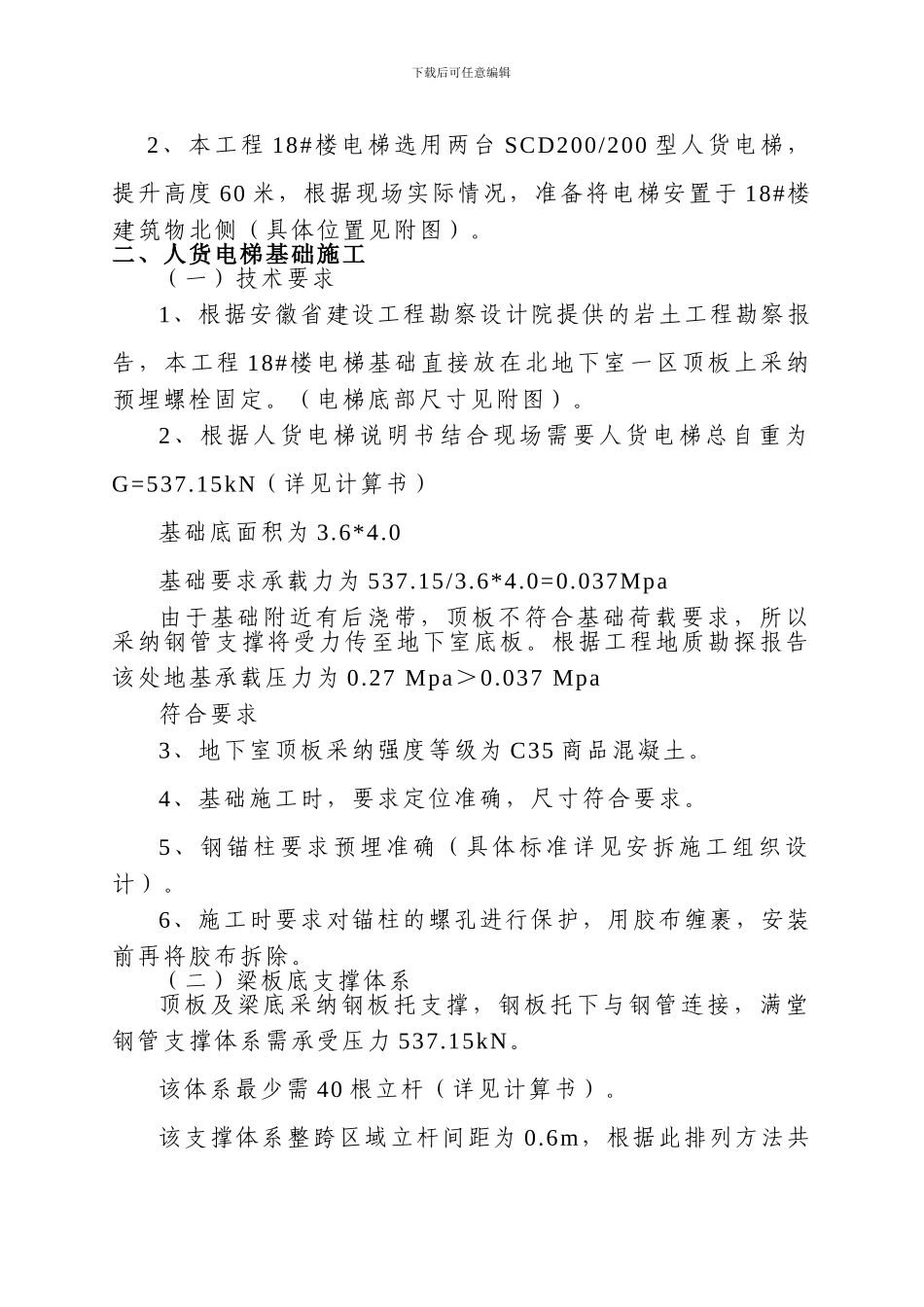

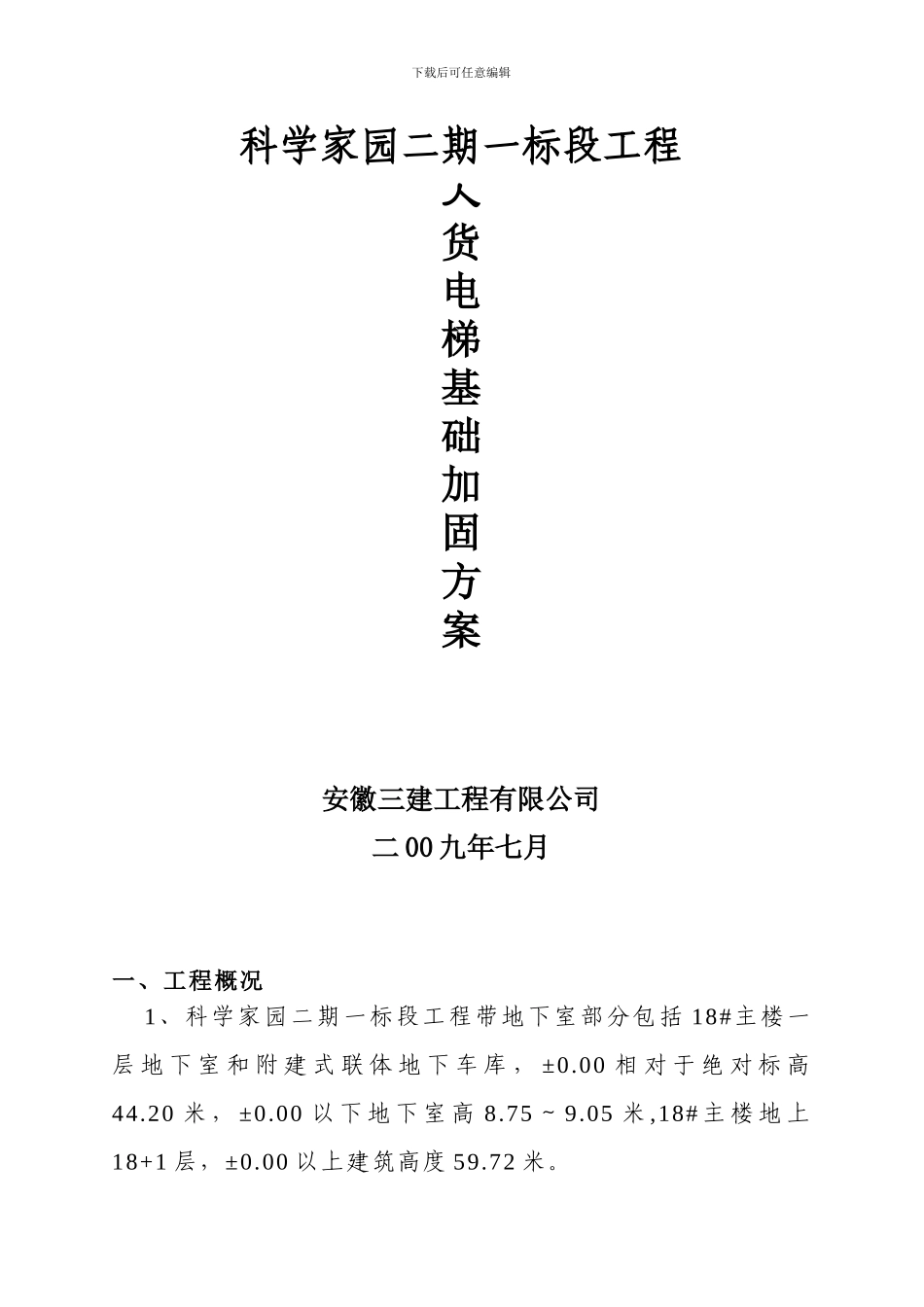

下载后可任意编辑科学家园二期一标段工程人货电梯基础加固方案安徽三建工程有限公司二 00 九年七月一、工程概况 1、科学家园二期一标段工程带地下室部分包括 18#主楼一层 地 下 室 和 附 建 式 联 体 地 下 车 库 ， ±0.00 相 对 于 绝 对 标 高44.20 米 ， ±0.00 以 下 地 下 室 高 8.75 ～ 9.05 米 ,18# 主 楼 地 上18+1 层，±0.00 以上建筑高度 59.72 米。下载后可任意编辑2、本工程 18#楼电梯选用两台 SCD200/200 型人货电梯，提升高度 60 米，根据现场实际情况，准备将电梯安置于 18#楼建筑物北侧（具体位置见附图）。二、人货电梯基础施工（一）技术要求1、根据安徽省建设工程勘察设计院提供的岩土工程勘察报告，本工程 18#楼电梯基础直接放在北地下室一区顶板上采纳预埋螺栓固定。（电梯底部尺寸见附图）。2、根据人货电梯说明书结合现场需要人货电梯总自重为G=537.15kN（详见计算书）基础底面积为 3.6*4.0基础要求承载力为 537.15/3.6*4.0=0.037Mpa由于基础附近有后浇带，顶板不符合基础荷载要求，所以采纳钢管支撑将受力传至地下室底板。根据工程地质勘探报告该处地基承载压力为 0.27 Mpa＞0.037 Mpa符合要求3、地下室顶板采纳强度等级为 C35 商品混凝土。4、基础施工时，要求定位准确，尺寸符合要求。5、钢锚柱要求预埋准确（具体标准详见安拆施工组织设计）。6、施工时要求对锚柱的螺孔进行保护，用胶布缠裹，安装前再将胶布拆除。（二）梁板底支撑体系顶板及梁底采纳钢板托支撑，钢板托下与钢管连接，满堂钢管支撑体系需承受压力 537.15kN。该体系最少需 40 根立杆（详见计算书）。该支撑体系整跨区域立杆间距为 0.6m，根据此排列方法共下载后可任意编辑设置立柱 40 根，符合基础承载要求（见计算书），步距 1.0m设水平钢管拉接连至该跨独立柱，保证整个体系的稳定性，钢管规格 Φ48×3.5，根据设计计算满足人货电梯需承受的荷载㎜要求。具体分布如图：下载后可任意编辑注：整个加固架体水平杆件与该跨框架柱连接牢固，上部与框架梁卡紧已保证架体的整体稳定性，如下图下载后可任意编辑三、人货电梯位置 本工程人货电梯位置放置在 18#楼建筑物西北侧 14-18/36-40 轴交 Q/4-R 轴之间，基础中心距结构 3200mm 基础底标高在同地下室顶板标高。该位置放置人货电梯可最大限度方便各楼层施工面材料运输，最大限度的发挥人货电梯的使用效率。人货电梯基础...
