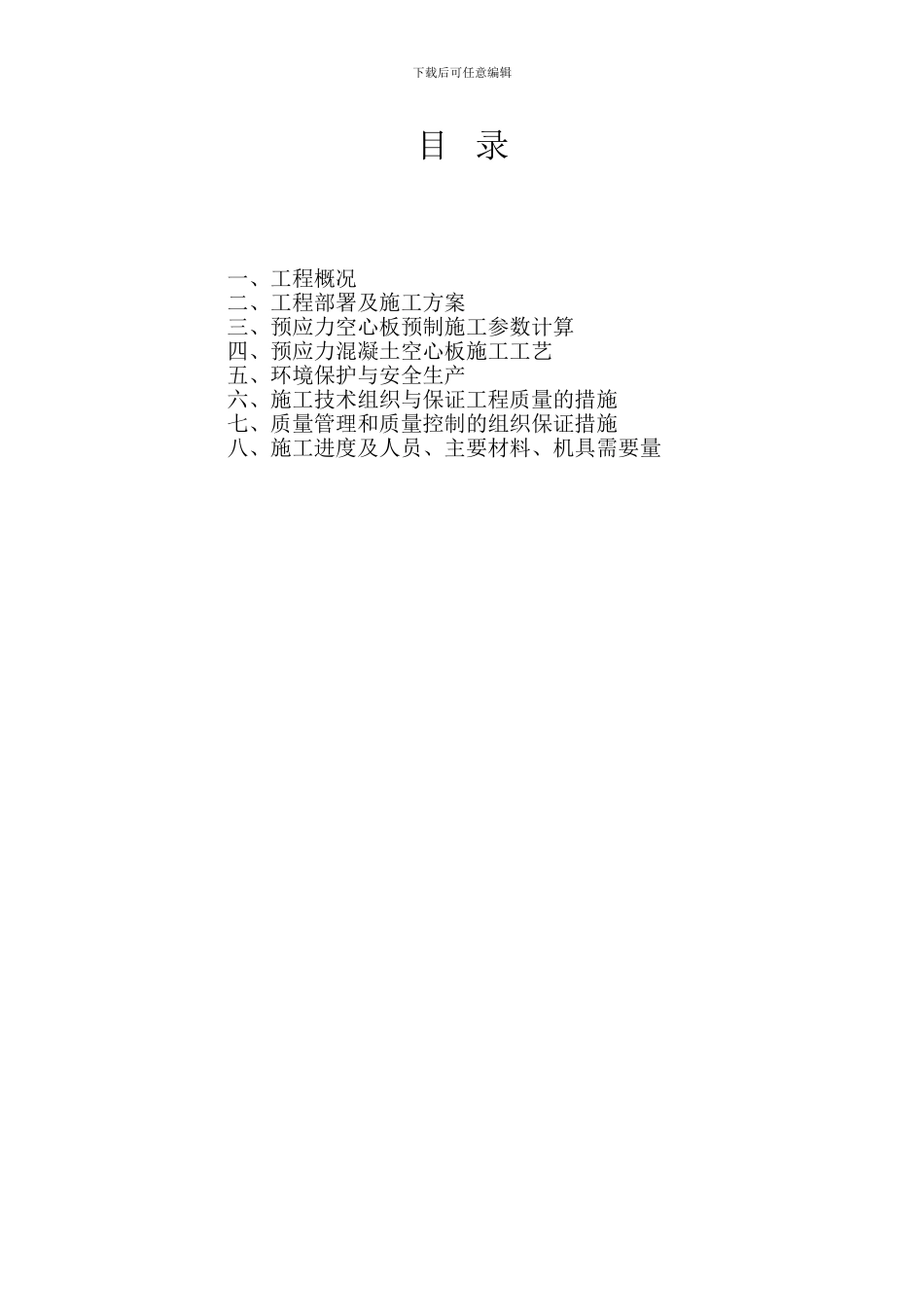

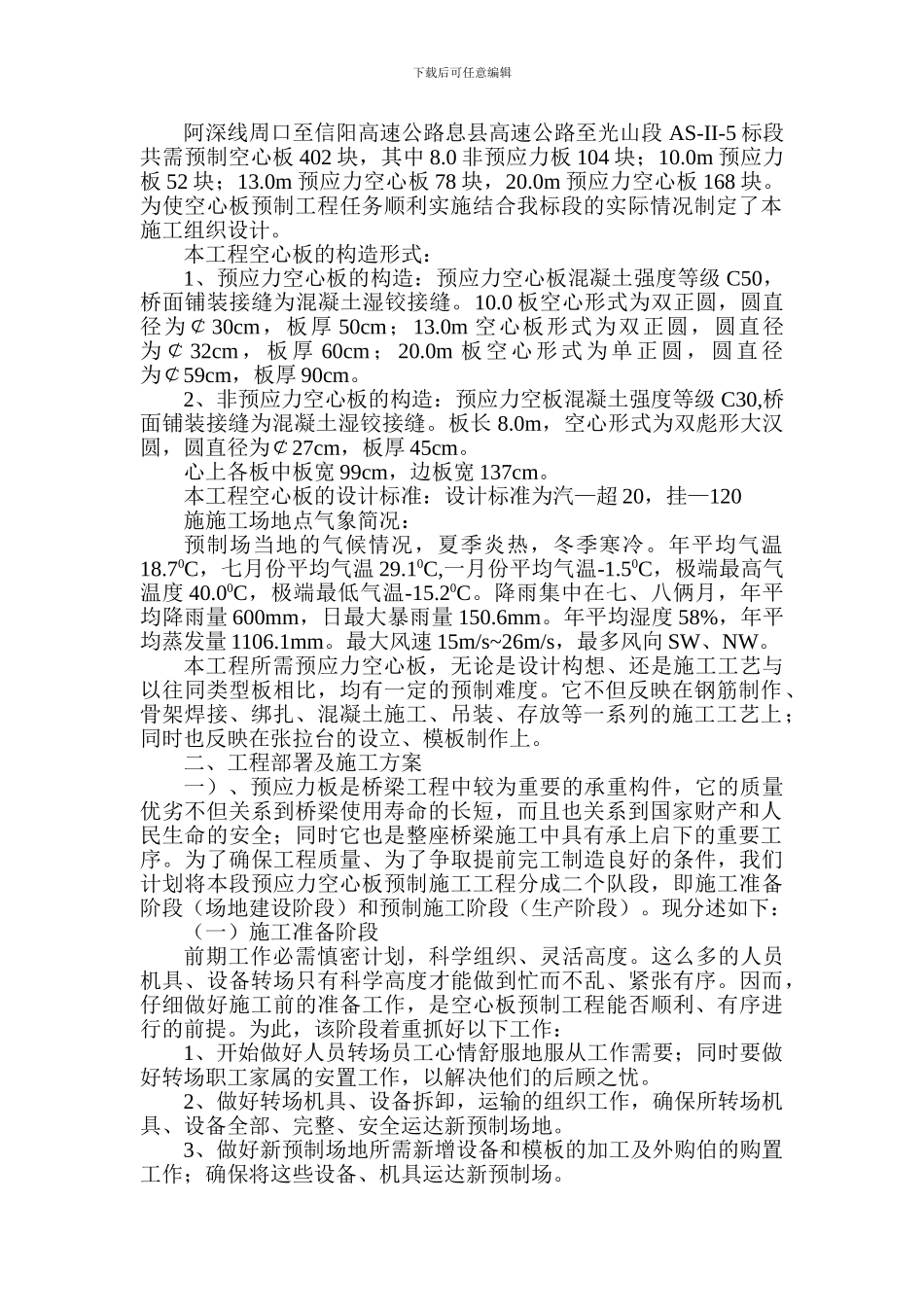

下载后可任意编辑郑石高速第三合同段一工区预应力空心板预制工程施工方案下载后可任意编辑目 录一、工程概况二、工程部署及施工方案三、预应力空心板预制施工参数计算四、预应力混凝土空心板施工工艺五、环境保护与安全生产六、施工技术组织与保证工程质量的措施七、质量管理和质量控制的组织保证措施八、施工进度及人员、主要材料、机具需要量下载后可任意编辑阿深线周口至信阳高速公路息县高速公路至光山段 AS-II-5 标段共需预制空心板 402 块，其中 8.0 非预应力板 104 块；10.0m 预应力板 52 块；13.0m 预应力空心板 78 块，20.0m 预应力空心板 168 块。为使空心板预制工程任务顺利实施结合我标段的实际情况制定了本施工组织设计。本工程空心板的构造形式：1、预应力空心板的构造：预应力空心板混凝土强度等级 C50，桥面铺装接缝为混凝土湿铰接缝。10.0 板空心形式为双正圆，圆直径为￠30cm，板厚 50cm；13.0m 空心板形式为双正圆，圆直径为 ￠ 32cm ， 板 厚 60cm ； 20.0m 板 空 心 形 式 为 单 正 圆 ， 圆 直 径为￠59cm，板厚 90cm。2、非预应力空心板的构造：预应力空板混凝土强度等级 C30,桥面铺装接缝为混凝土湿铰接缝。板长 8.0m，空心形式为双彪形大汉圆，圆直径为￠27cm，板厚 45cm。心上各板中板宽 99cm，边板宽 137cm。本工程空心板的设计标准：设计标准为汽—超 20，挂—120施施工场地点气象简况：预制场当地的气候情况，夏季炎热，冬季寒冷。年平均气温18.70C，七月份平均气温 29.10C,一月份平均气温-1.50C，极端最高气温度 40.00C，极端最低气温-15.20C。降雨集中在七、八俩月，年平均降雨量 600mm，日最大暴雨量 150.6mm。年平均湿度 58%，年平均蒸发量 1106.1mm。最大风速 15m/s~26m/s，最多风向 SW、NW。本工程所需预应力空心板，无论是设计构想、还是施工工艺与以往同类型板相比，均有一定的预制难度。它不但反映在钢筋制作、骨架焊接、绑扎、混凝土施工、吊装、存放等一系列的施工工艺上；同时也反映在张拉台的设立、模板制作上。二、工程部署及施工方案一）、预应力板是桥梁工程中较为重要的承重构件，它的质量优劣不但关系到桥梁使用寿命的长短，而且也关系到国家财产和人民生命的安全；同时它也是整座桥梁施工中具有承上启下的重要工序。为了确保工程质量、为了争取提前完工制造良好的条件，我们计划将本段预应力空心板预制施工工程分成二个队段，即施工准...
