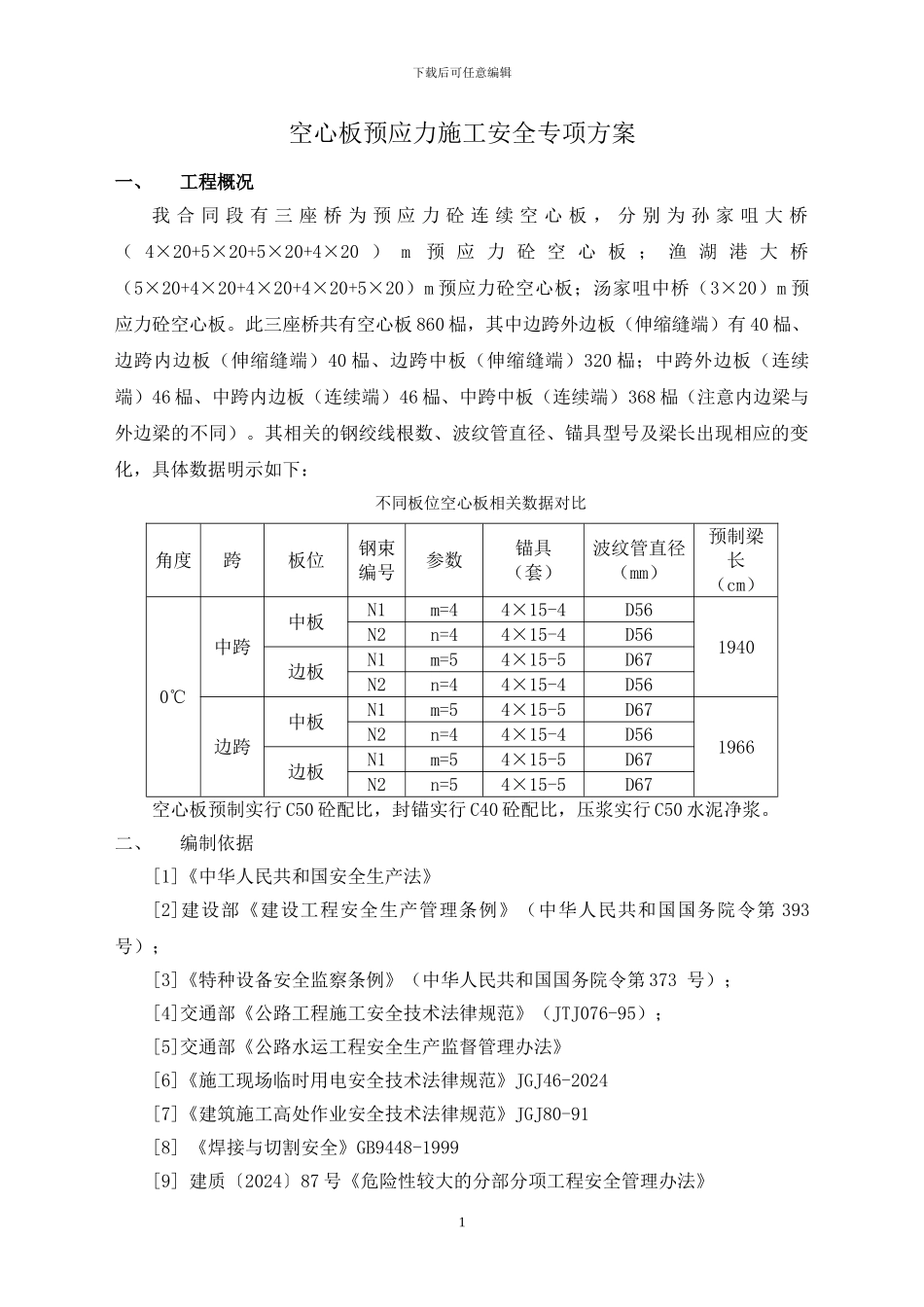

下载后可任意编辑空心板预应力施工安全专项方案一、工程概况我 合 同 段 有 三 座 桥 为 预 应 力 砼 连 续 空 心 板 ， 分 别 为 孙 家 咀 大 桥（ 4×20+5×20+5×20+4×20 ） m预 应 力 砼 空 心 板 ； 渔 湖 港 大 桥（5×20+4×20+4×20+4×20+5×20）m 预应力砼空心板；汤家咀中桥（3×20）m 预应力砼空心板。此三座桥共有空心板 860 榀，其中边跨外边板（伸缩缝端）有 40 榀、边跨内边板（伸缩缝端）40 榀、边跨中板（伸缩缝端）320 榀；中跨外边板（连续端）46 榀、中跨内边板（连续端）46 榀、中跨中板（连续端）368 榀（注意内边梁与外边梁的不同）。其相关的钢绞线根数、波纹管直径、锚具型号及梁长出现相应的变化，具体数据明示如下：不同板位空心板相关数据对比角度跨板位钢束编号参数锚具（套）波纹管直径（mm）预制梁长（cm）0℃中跨中板N1m=44×15-4D561940N2n=44×15-4D56边板N1m=54×15-5D67N2n=44×15-4D56边跨中板N1m=54×15-5D671966N2n=44×15-4D56边板N1m=54×15-5D67N2n=54×15-5D67空心板预制实行 C50 砼配比，封锚实行 C40 砼配比，压浆实行 C50 水泥净浆。二、编制依据[1]《中华人民共和国安全生产法》[2]建设部《建设工程安全生产管理条例》（中华人民共和国国务院令第 393 号）；[3]《特种设备安全监察条例》（中华人民共和国国务院令第 373 号）；[4]交通部《公路工程施工安全技术法律规范》（JTJ076-95）；[5]交通部《公路水运工程安全生产监督管理办法》[6]《施工现场临时用电安全技术法律规范》JGJ46-2024[7]《建筑施工高处作业安全技术法律规范》JGJ80-91[8] 《焊接与切割安全》GB9448-1999[9] 建质〔2024〕87 号《危险性较大的分部分项工程安全管理办法》1下载后可任意编辑[10] 其它相关的内部安全生产文件。[11] 《公路桥涵设计通用法律规范》 [12] 《钢结构设计法律规范》[13] 《简明施工计算手册》三、施工计划3.1 施工进度计划汉鄂高速 2 标空心板预应力施工进度计划安排于 2024 年 3 月 15 日开工，2024 年12 月 30 日施工结束。3.2 施工设备、人员使用计划机具使用计划表序号设备名称规格型号单位数量1龙门吊30T台22汽车吊25T台23装载机5m3辆14灌浆设备套25直螺纹墩粗机套16钢筋切断机台47钢筋弯曲机台48电焊机500 型台209液压千斤顶100t台2 劳动力资源计划表 序号名称人数序号名称人数1技术主管16使用工202技...
