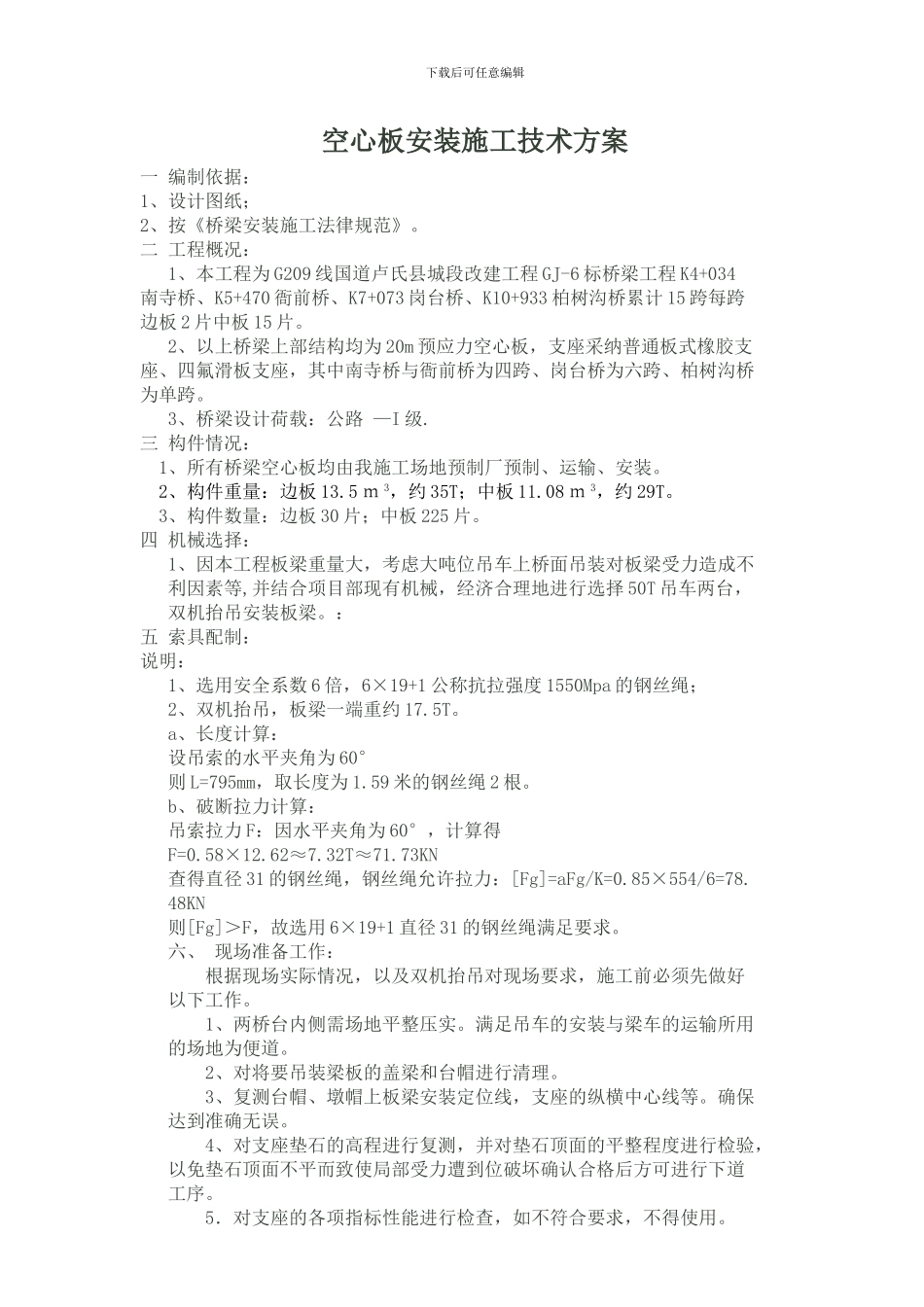

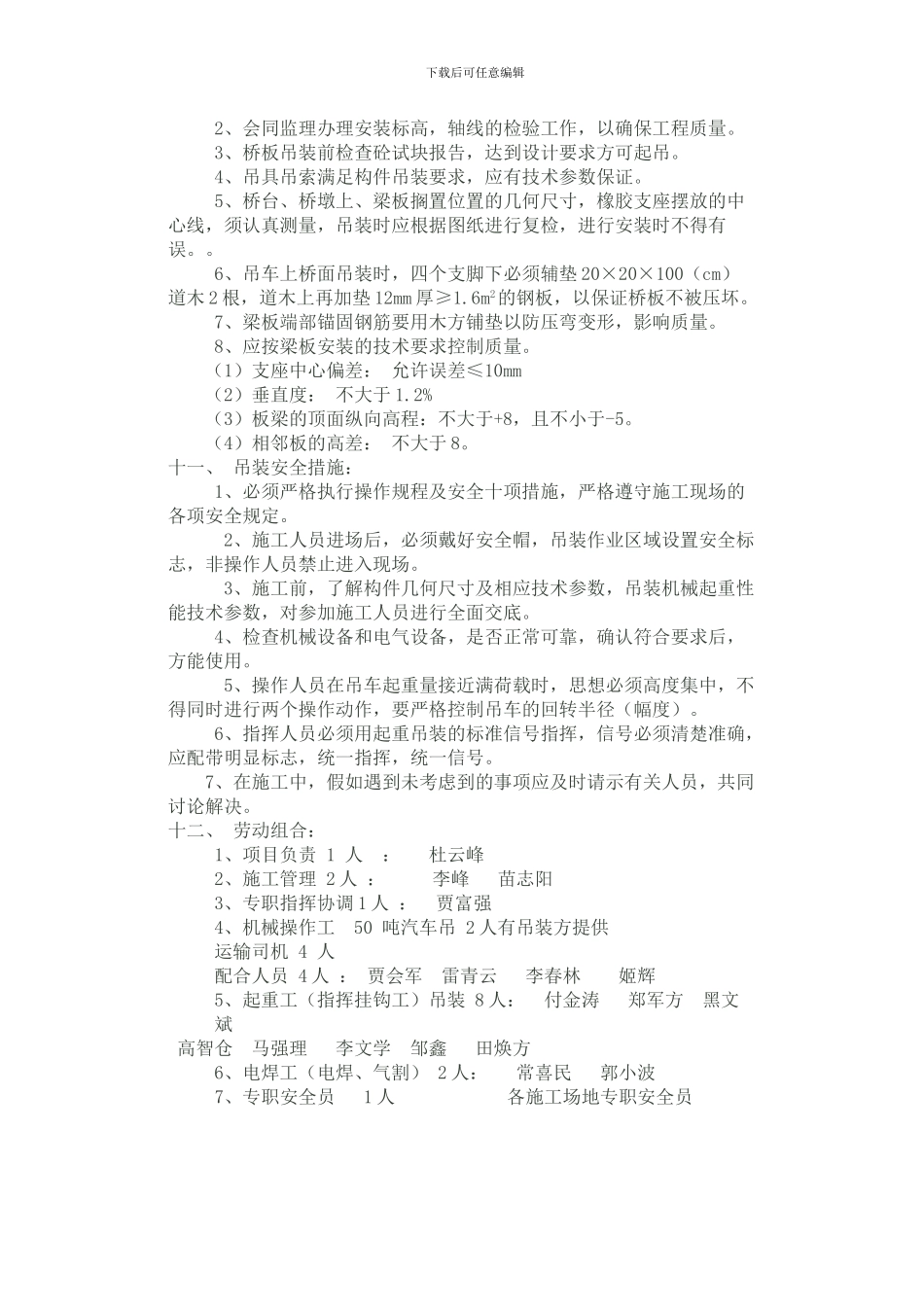

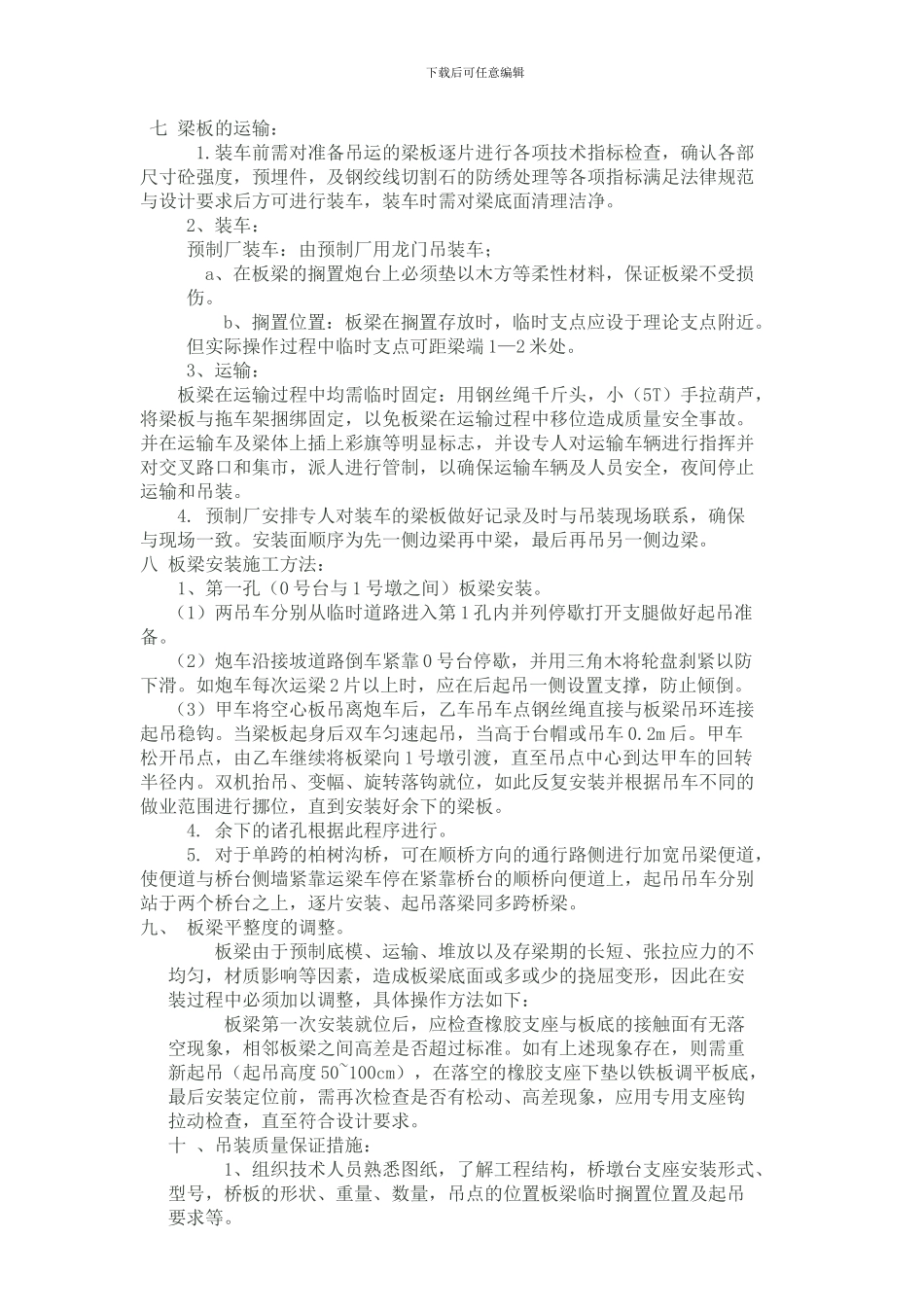

下载后可任意编辑空心板安装施工技术方案一 编制依据：1、设计图纸；2、按《桥梁安装施工法律规范》。二 工程概况： 1、本工程为 G209 线国道卢氏县城段改建工程 GJ-6 标桥梁工程 K4+034南寺桥、K5+470 衙前桥、K7+073 岗台桥、K10+933 柏树沟桥累计 15 跨每跨边板 2 片中板 15 片。 2、以上桥梁上部结构均为 20m 预应力空心板，支座采纳普通板式橡胶支座、四氟滑板支座，其中南寺桥与衙前桥为四跨、岗台桥为六跨、柏树沟桥为单跨。 3、桥梁设计荷载：公路 —I 级.三 构件情况：1、所有桥梁空心板均由我施工场地预制厂预制、运输、安装。2、构件重量：边板 13.5 ｍ 3，约 35T；中板 11.08 ｍ 3，约 29T。3、构件数量：边板 30 片；中板 225 片。四 机械选择：1、因本工程板梁重量大，考虑大吨位吊车上桥面吊装对板梁受力造成不利因素等,并结合项目部现有机械，经济合理地进行选择 50T 吊车两台，双机抬吊安装板梁。：五 索具配制：说明：1、选用安全系数 6 倍，6×19+1 公称抗拉强度 1550Mpa 的钢丝绳；2、双机抬吊，板梁一端重约 17.5T。a、长度计算：设吊索的水平夹角为 60°则 L=795mm，取长度为 1.59 米的钢丝绳 2 根。b、破断拉力计算：吊索拉力 F：因水平夹角为 60°，计算得F=0.58×12.62≈7.32T≈71.73KN查得直径 31 的钢丝绳，钢丝绳允许拉力：[Fg]=aFg/K=0.85×554/6=78.48KN则[Fg]＞F，故选用 6×19+1 直径 31 的钢丝绳满足要求。六、 现场准备工作： 根据现场实际情况，以及双机抬吊对现场要求，施工前必须先做好以下工作。 1、两桥台内侧需场地平整压实。满足吊车的安装与梁车的运输所用的场地为便道。 2、对将要吊装梁板的盖梁和台帽进行清理。 3、复测台帽、墩帽上板梁安装定位线，支座的纵横中心线等。确保达到准确无误。4、对支座垫石的高程进行复测，并对垫石顶面的平整程度进行检验，以免垫石顶面不平而致使局部受力遭到位破坏确认合格后方可进行下道工序。5．对支座的各项指标性能进行检查，如不符合要求，不得使用。下载后可任意编辑七 梁板的运输：1.装车前需对准备吊运的梁板逐片进行各项技术指标检查，确认各部尺寸砼强度，预埋件，及钢绞线切割石的防绣处理等各项指标满足法律规范与设计要求后方可进行装车，装车时需对梁底面清理洁净。2、装车：预制厂装车：由预制厂用龙门吊装车； a、在板梁的搁置炮台上必须垫以木方等柔性材料，保证板梁不受损伤...
