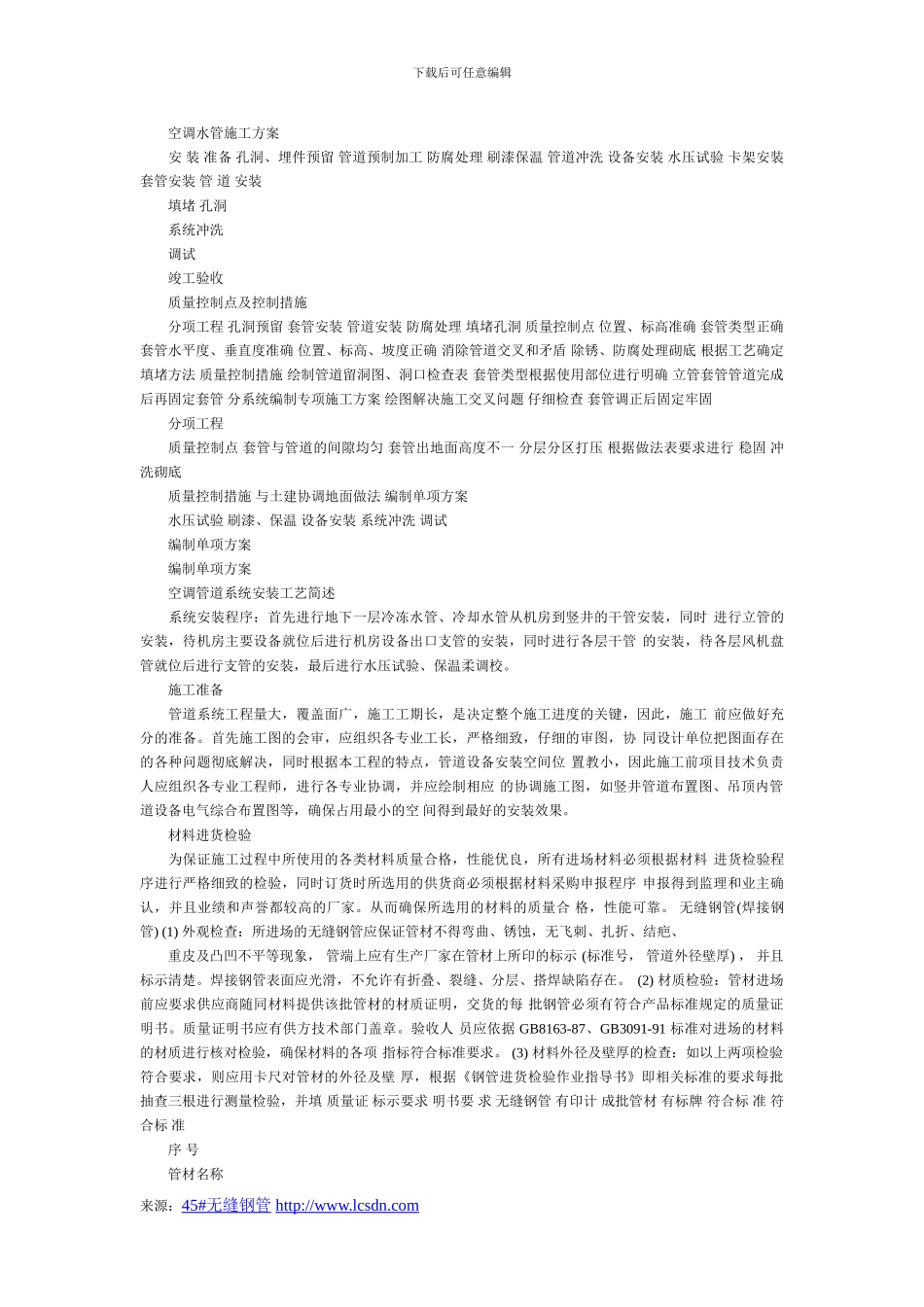

下载后可任意编辑 空调水管施工方案 安 装 准备 孔洞、埋件预留 管道预制加工 防腐处理 刷漆保温 管道冲洗 设备安装 水压试验 卡架安装 套管安装 管 道 安装 填堵 孔洞 系统冲洗 调试 竣工验收 质量控制点及控制措施 分项工程 孔洞预留 套管安装 管道安装 防腐处理 填堵孔洞 质量控制点 位置、标高准确 套管类型正确 套管水平度、垂直度准确 位置、标高、坡度正确 消除管道交叉和矛盾 除锈、防腐处理砌底 根据工艺确定填堵方法 质量控制措施 绘制管道留洞图、洞口检查表 套管类型根据使用部位进行明确 立管套管管道完成后再固定套管 分系统编制专项施工方案 绘图解决施工交叉问题 仔细检查 套管调正后固定牢固 分项工程 质量控制点 套管与管道的间隙均匀 套管出地面高度不一 分层分区打压 根据做法表要求进行 稳固 冲洗砌底 质量控制措施 与土建协调地面做法 编制单项方案 水压试验 刷漆、保温 设备安装 系统冲洗 调试 编制单项方案 编制单项方案 空调管道系统安装工艺简述 系统安装程序：首先进行地下一层冷冻水管、冷却水管从机房到竖井的干管安装，同时 进行立管的安装，待机房主要设备就位后进行机房设备出口支管的安装，同时进行各层干管 的安装，待各层风机盘管就位后进行支管的安装，最后进行水压试验、保温柔调校。 施工准备 管道系统工程量大，覆盖面广，施工工期长，是决定整个施工进度的关键，因此，施工 前应做好充分的准备。首先施工图的会审，应组织各专业工长，严格细致，仔细的审图，协 同设计单位把图面存在的各种问题彻底解决，同时根据本工程的特点，管道设备安装空间位 置教小，因此施工前项目技术负责人应组织各专业工程师，进行各专业协调，并应绘制相应 的协调施工图，如竖井管道布置图、吊顶内管道设备电气综合布置图等，确保占用最小的空 间得到最好的安装效果。 材料进货检验 为保证施工过程中所使用的各类材料质量合格，性能优良，所有进场材料必须根据材料 进货检验程序进行严格细致的检验，同时订货时所选用的供货商必须根据材料采购申报程序 申报得到监理和业主确认，并且业绩和声誉都较高的厂家。从而确保所选用的材料的质量合 格，性能可靠。 无缝钢管(焊接钢管) (1) 外观检查：所进场的无缝钢管应保证管材不得弯曲、锈蚀，无飞刺、扎折、结疤、 重皮及凸凹不平等现象， 管端上应有生产厂家在管材上所印的标示 (标准号， ...
