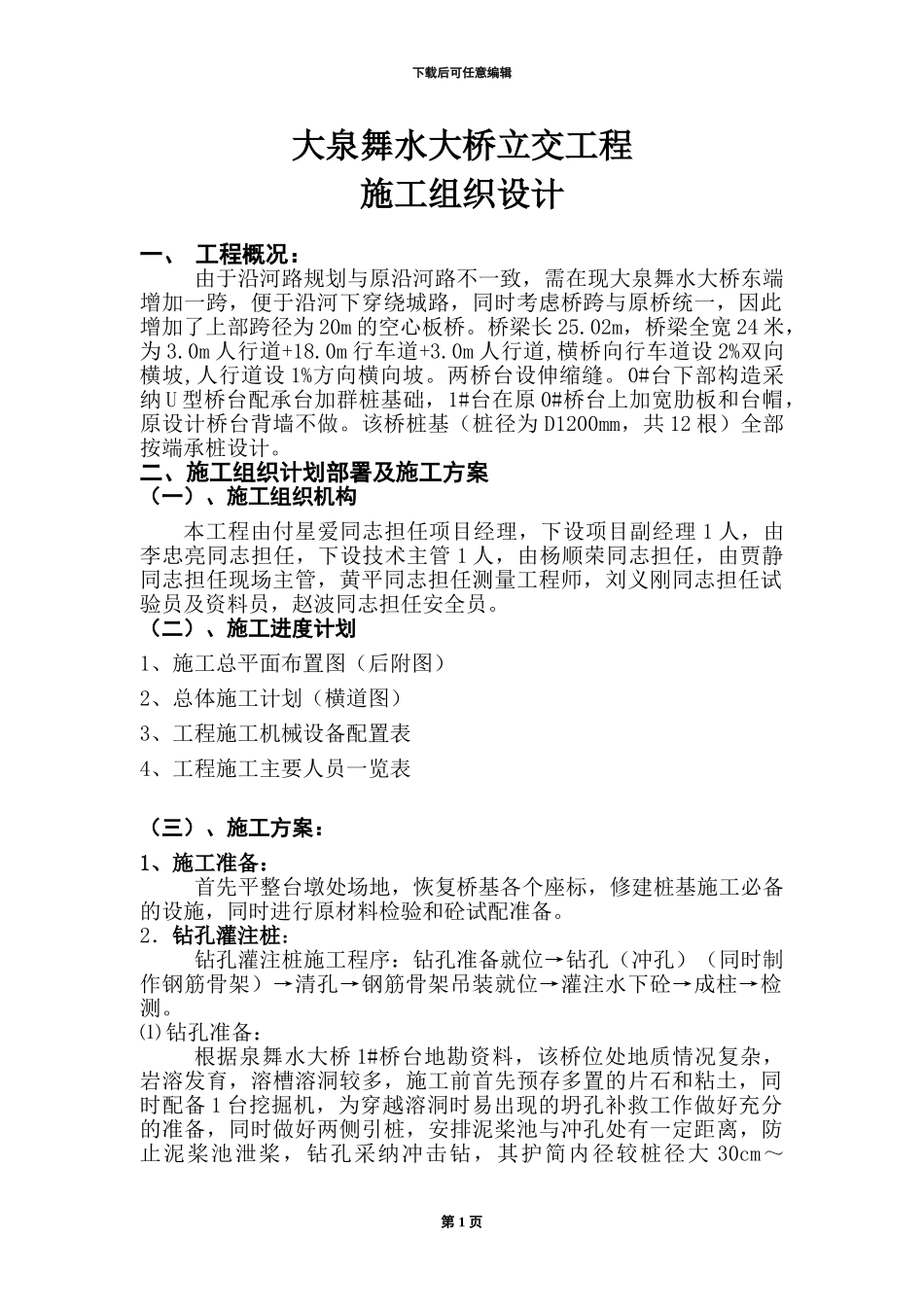

下载后可任意编辑大泉舞水大桥立交工程施工组织设计一、 工程概况：由于沿河路规划与原沿河路不一致，需在现大泉舞水大桥东端增加一跨，便于沿河下穿绕城路，同时考虑桥跨与原桥统一，因此增加了上部跨径为 20m 的空心板桥。桥梁长 25.02m，桥梁全宽 24 米，为 3.0m 人行道+18.0m 行车道+3.0m 人行道,横桥向行车道设 2%双向横坡,人行道设 1%方向横向坡。两桥台设伸缩缝。0#台下部构造采纳 U 型桥台配承台加群桩基础，1#台在原 0#桥台上加宽肋板和台帽，原设计桥台背墙不做。该桥桩基（桩径为 D1200mm，共 12 根）全部按端承桩设计。二、施工组织计划部署及施工方案（一）、施工组织机构本工程由付星爱同志担任项目经理，下设项目副经理 1 人，由李忠亮同志担任，下设技术主管 1 人，由杨顺荣同志担任，由贾静同志担任现场主管，黄平同志担任测量工程师，刘义刚同志担任试验员及资料员，赵波同志担任安全员。（二）、施工进度计划1、施工总平面布置图（后附图）2、总体施工计划（横道图）3、工程施工机械设备配置表4、工程施工主要人员一览表（三）、施工方案：1、施工准备：首先平整台墩处场地，恢复桥基各个座标，修建桩基施工必备的设施，同时进行原材料检验和砼试配准备。2．钻孔灌注桩：钻孔灌注桩施工程序：钻孔准备就位→钻孔（冲孔）（同时制作钢筋骨架）→清孔→钢筋骨架吊装就位→灌注水下砼→成柱→检测。⑴ 钻孔准备：根据泉舞水大桥 1#桥台地勘资料，该桥位处地质情况复杂，岩溶发育，溶槽溶洞较多，施工前首先预存多置的片石和粘土，同时配备 1 台挖掘机，为穿越溶洞时易出现的坍孔补救工作做好充分的准备，同时做好两侧引桩，安排泥桨池与冲孔处有一定距离，防止泥桨池泄桨，钻孔采纳冲击钻，其护简内径较桩径大 30cm～第 1 页下载后可任意编辑40cm。（2）钻孔：钻孔洞与桩中心平面偏差不大于 20cm，冲孔应常常检查孔位和轴线偏差，作好进孔详细记录，随时关注因突然冲破溶洞顶而引起的掉锤和坍孔。每进尺 2M 或有岩层变化处应捞取渣样，推断结构层汇入钻孔记录表并与地质柱状图核对，交接班时应详细交代本班钻进情况及下一班需注意的事项，钻孔作业必须保持连续性，钻孔泥浆采纳的优质黏土，泥浆池容积为 8M3，并设容积为 6M3的沉淀池 2 个，串联并用，造浆用的粘土应符合下列要求： 泥浆相对密度 1.25 漏斗粘度 28S 含砂率 ＜4％ 胶体率 ＞95％钻孔作业的劳动力组织，每台冲机每班配...
