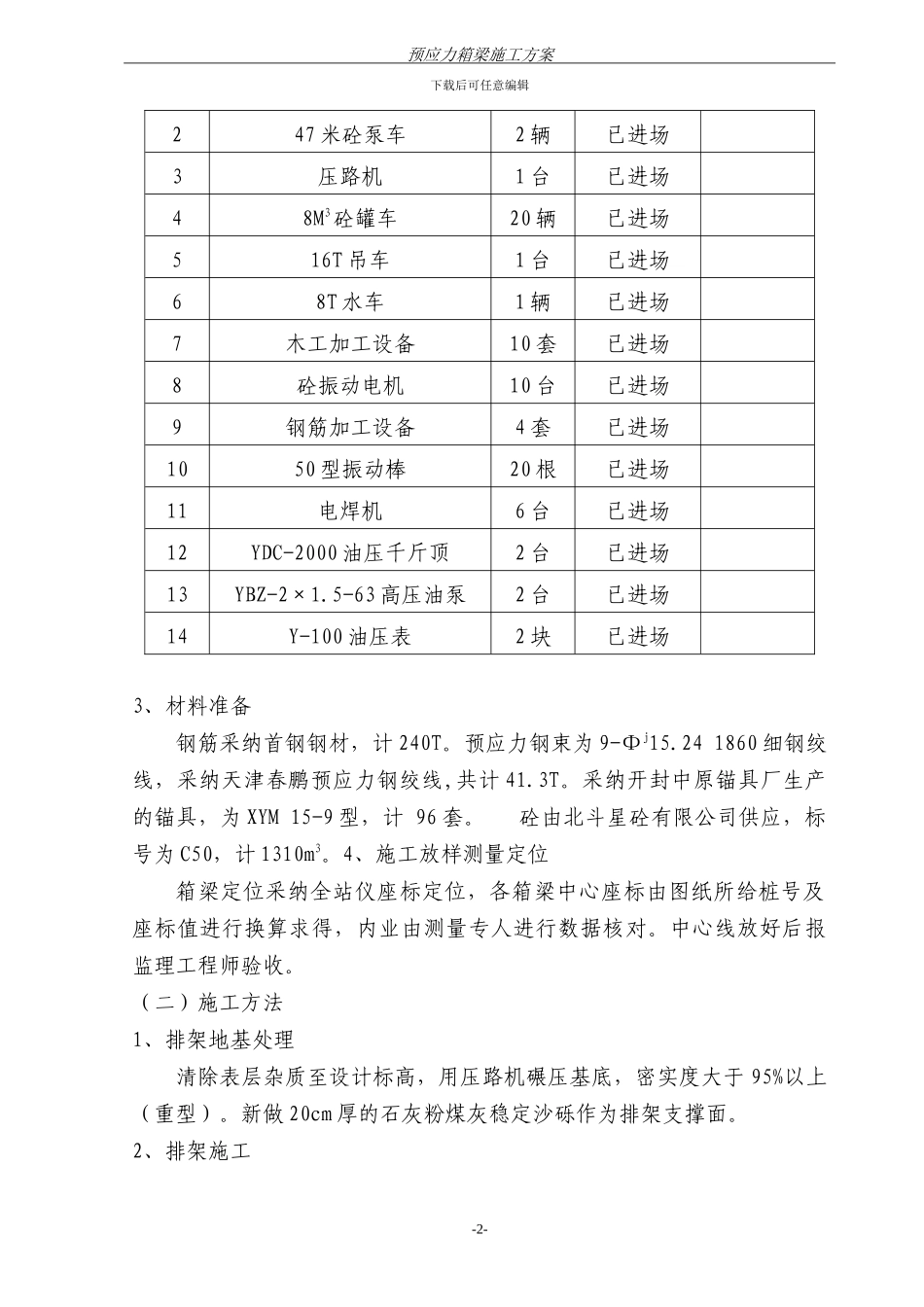

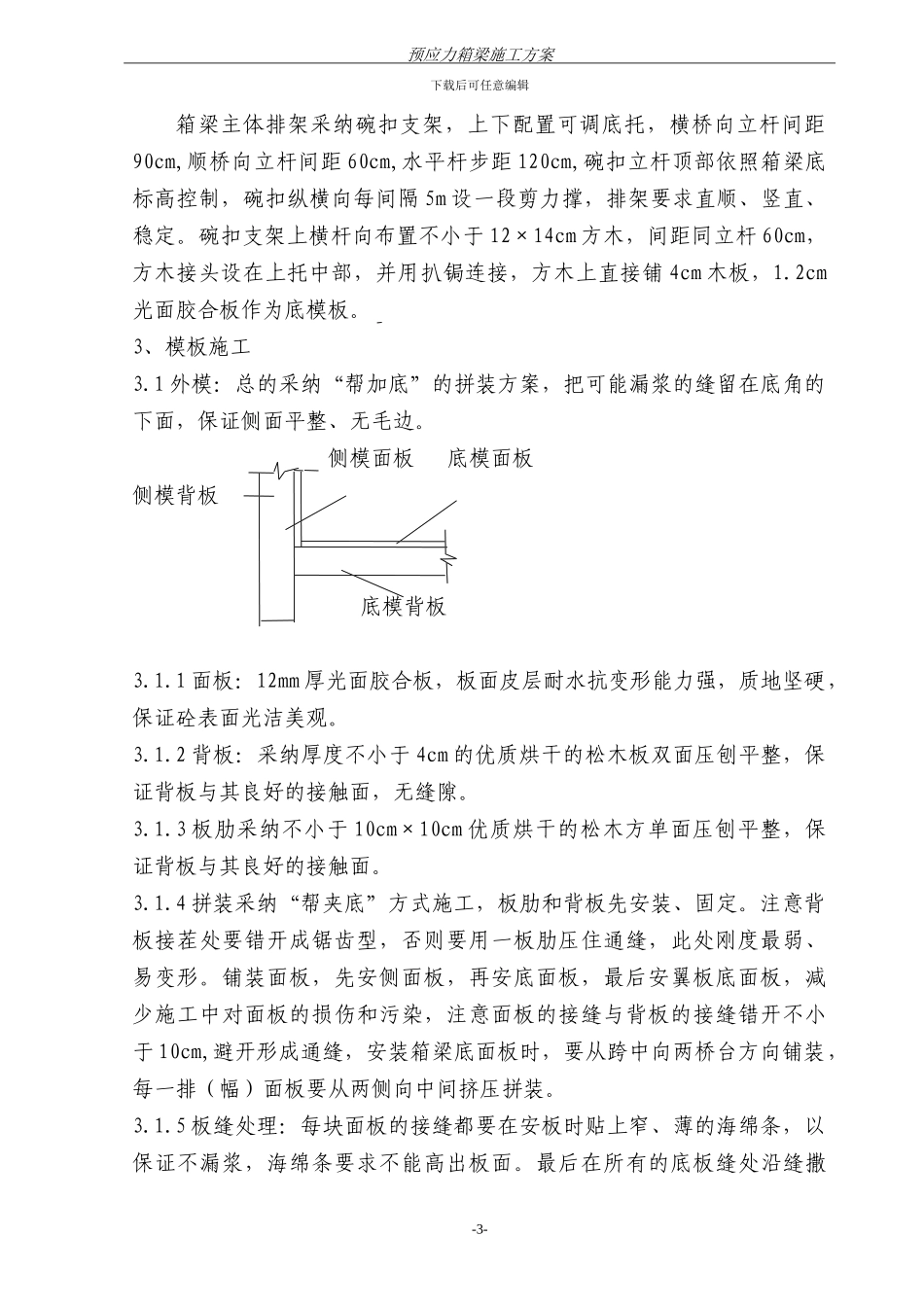

预应力箱梁施工方案下载后可任意编辑鲁谷村西路立交桥预应力箱梁施工方案一、工程概况鲁谷村西路立交桥中心桩号 2+147.19，与鲁谷西路斜交 81.86°。桥梁全长 328m 桥梁宽 26.2m,其中 3#—6#轴间为现浇预应力砼连续箱梁（26+33+26m)共长 85m 单幅宽 12.97m 梁高 1.4m 双幅 4 箱室。主梁采纳C50 砼，共计 1310m3。预应力钢束为 9-Φj15.24 1860 细钢绞线，共计41.3T。二、施工组织机构项目经理：孙士杰 生产经理：张力 技术负责人：刘海峰 质检负责人：关长春 测量负责人：田凤新 测量员：项伟 材料员：边建民 试验员：卢成立 桥梁队队长：郭进山 桥梁技术负责人：常伟峰 三、进度计划安排根据工程实际进展情况进行进度安排,本分项工程工期：计划开工日期 2024 年 8 月 1 日，计划完工日期 2024 年 9 月 15 日。四、施工方案（一)施工准备1、人力准备本分项工程拟投入管理人员 12 名，木工 90 人，钢筋工 90 人，砼工20 人，合计 212 人2、机械准备根据施工场地实际情况，对本分项工程拟投入机械设备如下：机械设备配备情况一览表机械设备名称数 量进场情况备 注11 立方挖掘机1 台已进场-1-预应力箱梁施工方案下载后可任意编辑247 米砼泵车2 辆已进场3压路机1 台已进场48M3砼罐车20 辆已进场516T 吊车1 台已进场68T 水车1 辆已进场7木工加工设备10 套已进场8砼振动电机10 台已进场9钢筋加工设备4 套已进场1050 型振动棒20 根已进场11电焊机6 台已进场12YDC-2000 油压千斤顶2 台已进场13YBZ-2×1.5-63 高压油泵2 台已进场14Y-100 油压表2 块已进场3、材料准备钢筋采纳首钢钢材，计 240T。预应力钢束为 9-Φj15.24 1860 细钢绞线，采纳天津春鹏预应力钢绞线,共计 41.3T。采纳开封中原锚具厂生产的锚具，为 XYM 15-9 型，计 96 套。 砼由北斗星砼有限公司供应，标号为 C50，计 1310m3。4、施工放样测量定位箱梁定位采纳全站仪座标定位，各箱梁中心座标由图纸所给桩号及座标值进行换算求得，内业由测量专人进行数据核对。中心线放好后报监理工程师验收。（二）施工方法1、排架地基处理清除表层杂质至设计标高，用压路机碾压基底，密实度大于 95%以上（重型）。新做 20cm 厚的石灰粉煤灰稳定沙砾作为排架支撑面。2、排架施工-2-预应力箱梁施工方案下载后可任意编辑箱梁主体排架采纳碗扣支架，上下配置可调底托，横桥向立杆间距90cm,顺桥向立杆间距 60cm,水...
