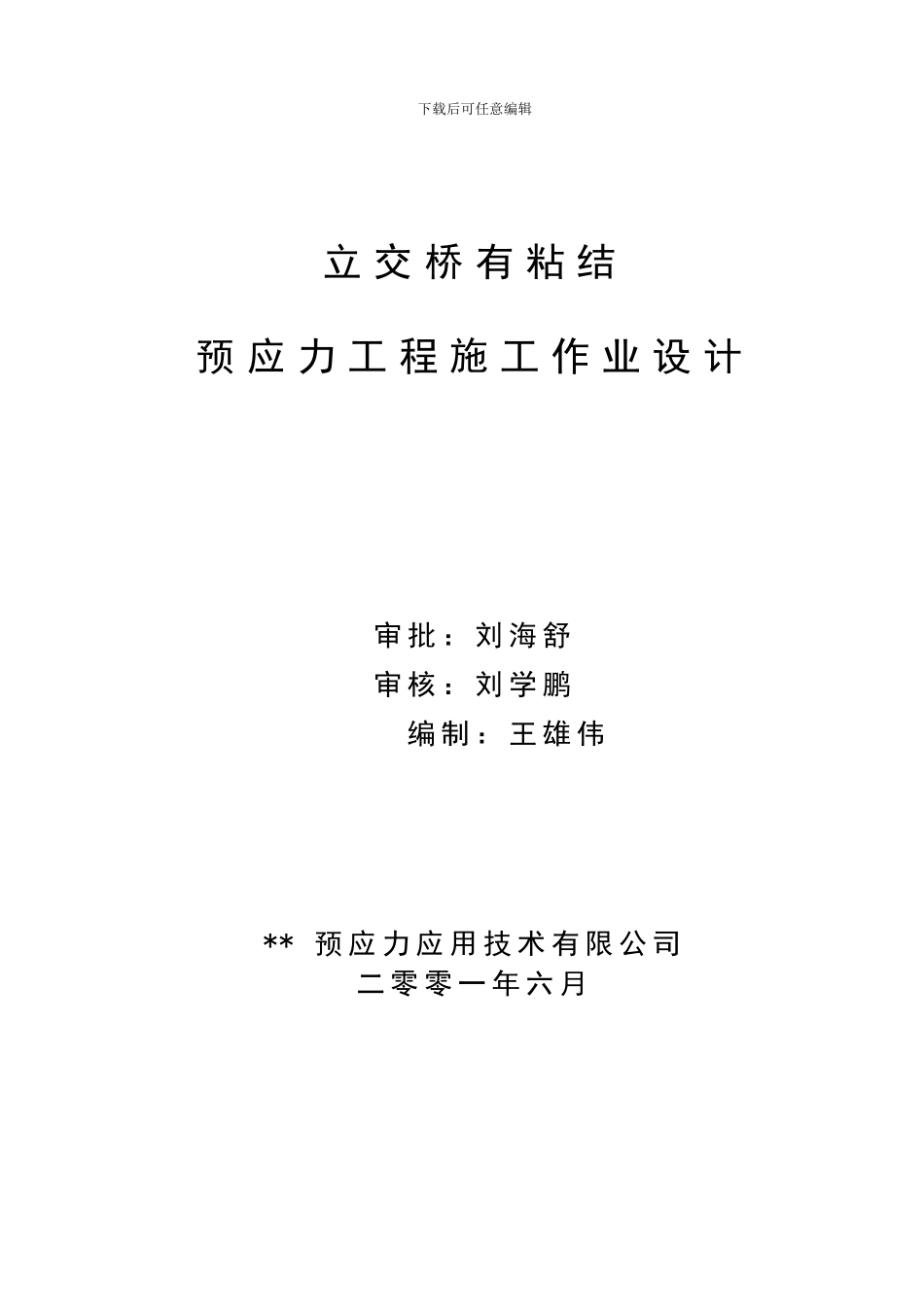

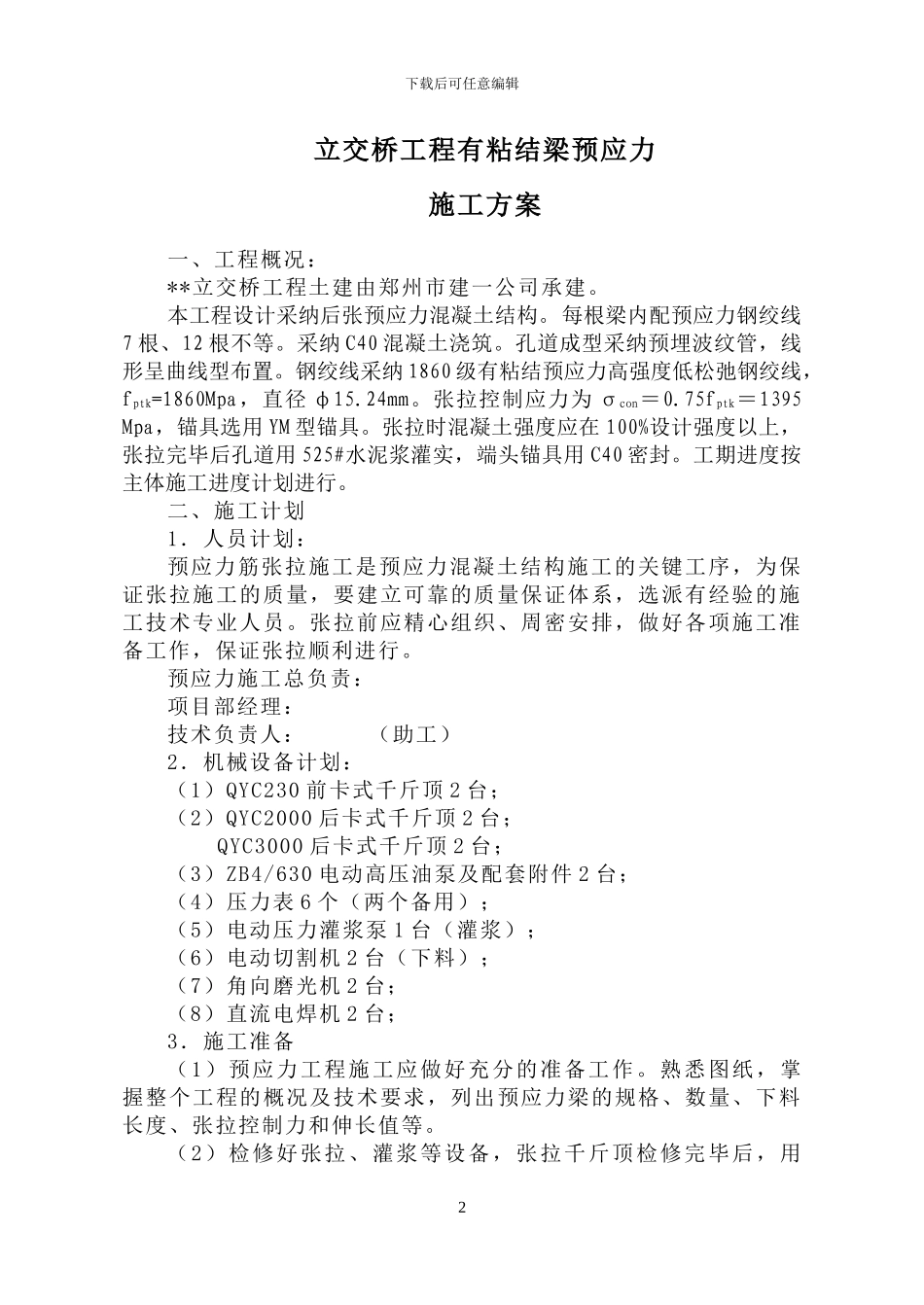

下载后可任意编辑立 交 桥 有 粘 结预 应 力 工 程 施 工 作 业 设 计审 批 ： 刘 海 舒审 核 ： 刘 学 鹏 编 制 ： 王 雄 伟** 预 应 力 应 用 技 术 有 限 公 司二 零 零 一 年 六 月下载后可任意编辑立交桥工程有粘结梁预应力施工方案一、工程概况：**立交桥工程土建由郑州市建一公司承建。本工程设计采纳后张预应力混凝土结构。每根梁内配预应力钢绞线7 根、12 根不等。采纳 C40 混凝土浇筑。孔道成型采纳预埋波纹管，线形呈曲线型布置。钢绞线采纳 1860 级有粘结预应力高强度低松弛钢绞线，fptk=1860Mpa，直径 φ15.24mm。张拉控制应力为 σcon＝0.75fptk＝1395 Mpa，锚具选用 YM 型锚具。张拉时混凝土强度应在 100%设计强度以上，张拉完毕后孔道用 525#水泥浆灌实，端头锚具用 C40 密封。工期进度按主体施工进度计划进行。二、施工计划1．人员计划：预应力筋张拉施工是预应力混凝土结构施工的关键工序，为保证张拉施工的质量，要建立可靠的质量保证体系，选派有经验的施工技术专业人员。张拉前应精心组织、周密安排，做好各项施工准备工作，保证张拉顺利进行。预应力施工总负责： 项目部经理： 技术负责人： （助工）2．机械设备计划：（1）QYC230 前卡式千斤顶 2 台；（2）QYC2000 后卡式千斤顶 2 台； QYC3000 后卡式千斤顶 2 台；（3）ZB4/630 电动高压油泵及配套附件 2 台；（4）压力表 6 个（两个备用）；（5）电动压力灌浆泵 1 台（灌浆）；（6）电动切割机 2 台（下料）；（7）角向磨光机 2 台；（8）直流电焊机 2 台；3．施工准备（1）预应力工程施工应做好充分的准备工作。熟悉图纸，掌握整个工程的概况及技术要求，列出预应力梁的规格、数量、下料长度、张拉控制力和伸长值等。（2）检修好张拉、灌浆等设备，张拉千斤顶检修完毕后，用2下载后可任意编辑试验机标定好。三、材料的采购和验收钢绞线和锚具是预应力材料中的关键，必须十分重视，一定要选用高强低松弛钢绞线和优质合格的锚具，这是非常重要的。1．钢绞线钢绞线进场要进行现场验收，检查是否有合格证和验收资料，对预应力钢绞线进行复检，合格后方可使用。2．锚具锚具应有出厂合格证和试验资料（厂方），锚具效率系数和总应变应符合《预应力筋用锚具、夹具和连接器应用技术规程》第6.2.1 条表 6.2.2I 类锚具的要求。现场不再复试,但要进行外观检查，如有表面裂缝或尺寸超...
