第一章----施工技术方案VIP专享VIP免费

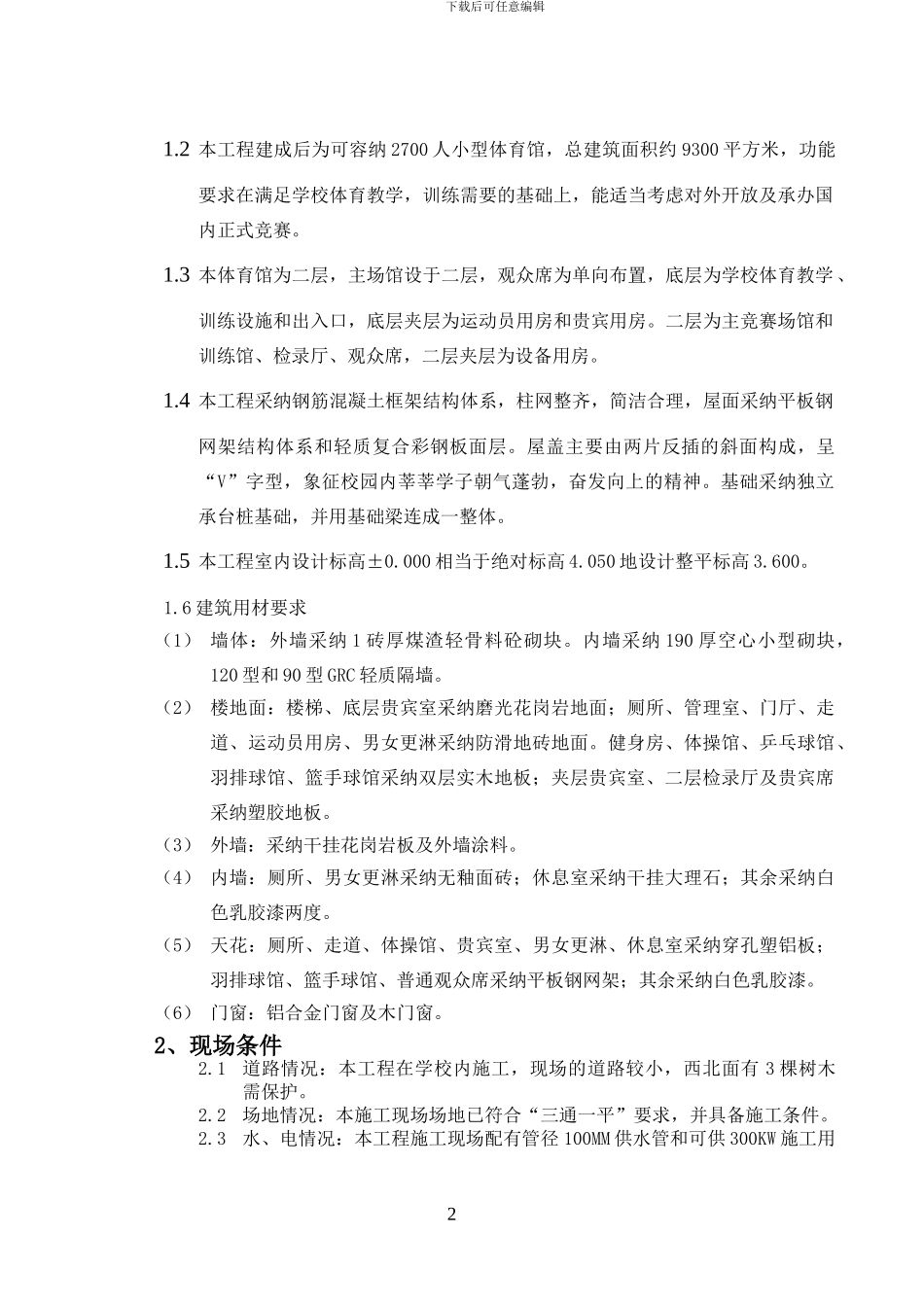

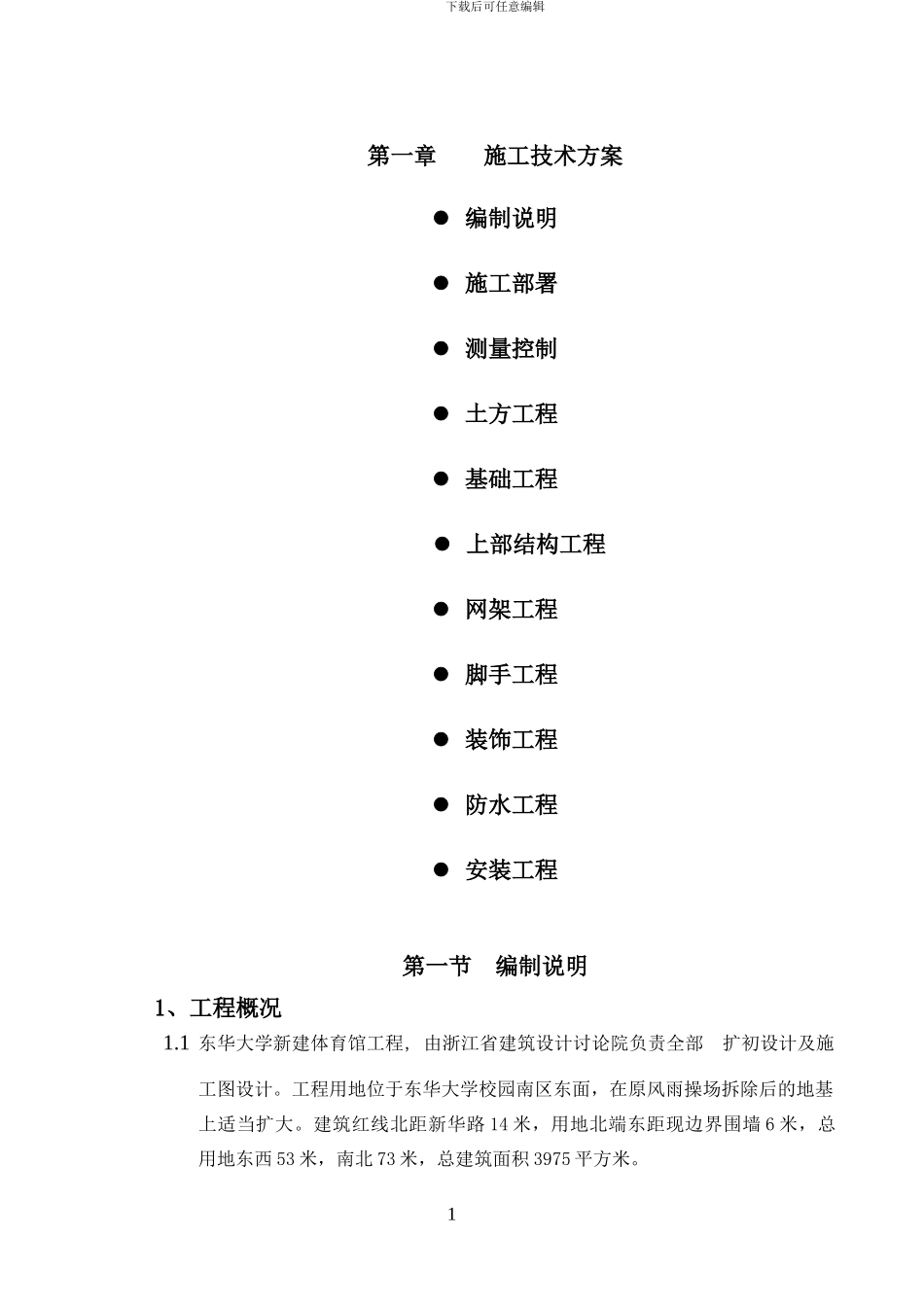

下载后可任意编辑第一章 施工技术方案 编制说明 施工部署 测量控制 土方工程 基础工程 上部结构工程 网架工程 脚手工程 装饰工程 防水工程 安装工程第一节 编制说明1、工程概况1.1 东华大学新建体育馆工程, 由浙江省建筑设计讨论院负责全部 扩初设计及施工图设计。工程用地位于东华大学校园南区东面，在原风雨操场拆除后的地基上适当扩大。建筑红线北距新华路 14 米，用地北端东距现边界围墙 6 米，总用地东西 53 米，南北 73 米，总建筑面积 3975 平方米。1下载后可任意编辑1.2 本工程建成后为可容纳 2700 人小型体育馆，总建筑面积约 9300 平方米，功能要求在满足学校体育教学，训练需要的基础上，能适当考虑对外开放及承办国内正式竞赛。1.3 本体育馆为二层，主场馆设于二层，观众席为单向布置，底层为学校体育教学 、训练设施和出入口，底层夹层为运动员用房和贵宾用房。二层为主竞赛场馆和训练馆、检录厅、观众席，二层夹层为设备用房。1.4 本工程采纳钢筋混凝土框架结构体系，柱网整齐，简洁合理，屋面采纳平板钢网架结构体系和轻质复合彩钢板面层。屋盖主要由两片反插的斜面构成，呈“V”字型，象征校园内莘莘学子朝气蓬勃，奋发向上的精神。基础采纳独立承台桩基础，并用基础梁连成一整体。1.5 本工程室内设计标高±0.000 相当于绝对标高 4.050 地设计整平标高 3.600。 1.6 建筑用材要求（1） 墙体：外墙采纳 1 砖厚煤渣轻骨料砼砌块。内墙采纳 190 厚空心小型砌块，120 型和 90 型 GRC 轻质隔墙。（2） 楼地面：楼梯、底层贵宾室采纳磨光花岗岩地面；厕所、管理室、门厅、走道、运动员用房、男女更淋采纳防滑地砖地面。健身房、体操馆、乒乓球馆、羽排球馆、篮手球馆采纳双层实木地板；夹层贵宾室、二层检录厅及贵宾席采纳塑胶地板。（3） 外墙：采纳干挂花岗岩板及外墙涂料。（4） 内墙：厕所、男女更淋采纳无釉面砖；休息室采纳干挂大理石；其余采纳白色乳胶漆两度。（5） 天花：厕所、走道、体操馆、贵宾室、男女更淋、休息室采纳穿孔塑铝板；羽排球馆、篮手球馆、普通观众席采纳平板钢网架；其余采纳白色乳胶漆。（6） 门窗：铝合金门窗及木门窗。2、现场条件2.1道路情况：本工程在学校内施工，现场的道路较小，西北面有 3 棵树木需保护。2.2场地情况：本施工现场场地已符合“三通一平”要求，并具备施工条件。2.3水、电情况：本工程施工现场配有管...
