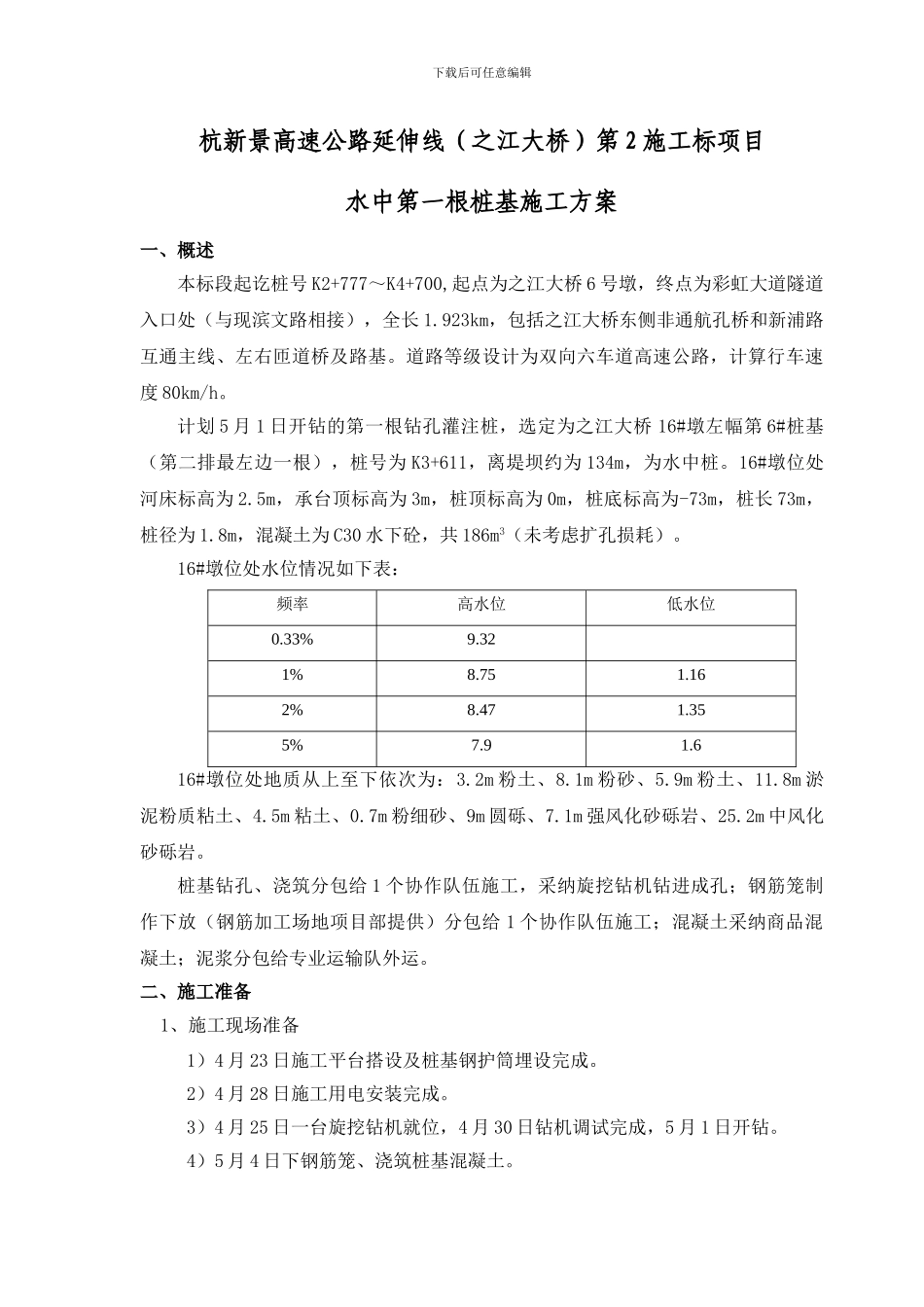

下载后可任意编辑杭新景高速公路延伸线（之江大桥）第 2 施工标项目水中第一根桩基施工方案一、概述本标段起讫桩号 K2+777～K4+700,起点为之江大桥 6 号墩，终点为彩虹大道隧道入口处（与现滨文路相接），全长 1.923km，包括之江大桥东侧非通航孔桥和新浦路互通主线、左右匝道桥及路基。道路等级设计为双向六车道高速公路，计算行车速度 80km/h。计划 5 月 1 日开钻的第一根钻孔灌注桩，选定为之江大桥 16#墩左幅第 6#桩基（第二排最左边一根），桩号为 K3+611，离堤坝约为 134m，为水中桩。16#墩位处河床标高为 2.5m，承台顶标高为 3m，桩顶标高为 0m，桩底标高为-73m，桩长 73m，桩径为 1.8m，混凝土为 C30 水下砼，共 186m3（未考虑扩孔损耗）。16#墩位处水位情况如下表：频率高水位低水位0.33%9.32 1%8.751.162%8.471.355%7.91.616#墩位处地质从上至下依次为：3.2m 粉土、8.1m 粉砂、5.9m 粉土、11.8m 淤泥粉质粘土、4.5m 粘土、0.7m 粉细砂、9m 圆砾、7.1m 强风化砂砾岩、25.2m 中风化砂砾岩。桩基钻孔、浇筑分包给 1 个协作队伍施工，采纳旋挖钻机钻进成孔；钢筋笼制作下放（钢筋加工场地项目部提供）分包给 1 个协作队伍施工；混凝土采纳商品混凝土；泥浆分包给专业运输队外运。二、施工准备 1、施工现场准备1）4 月 23 日施工平台搭设及桩基钢护筒埋设完成。2）4 月 28 日施工用电安装完成。 3）4 月 25 日一台旋挖钻机就位，4 月 30 日钻机调试完成，5 月 1 日开钻。 4）5 月 4 日下钢筋笼、浇筑桩基混凝土。下载后可任意编辑 2、钢筋笼准备 1）4 月 15 日钢筋加工场地借地合同签订。 2）4 月 25 日场地填筑完成。3）4 月 30 日完成钢筋笼制作。3、协作队伍准备 1）4 月 23 日桩基施工队伍选定及施工合同签订。 2）4 月 25 日钢筋笼制作下放队伍选定及合同签订。 3）4 月 25 日泥浆运输队伍选定及合同签订。 4）4 月 25 日商品砼供应合同签订。4、技术准备 1）4 月 15 日水准点、导线点复测加密报批。 2）4 月 20 日桩基施工技术方案报批。 3）4 月 25 日商品砼水下 C30 配合比验证。 4）4 月 26 日桩基技术、安全交底。 5）4 月 30 日桩基开工报告报批。三、人员、机械设备投入情况1、人员投入：职务或工种姓名单位数量备注总负责蒋红星名1技术总负责吴墀忠名1现场技术、质检姜锡东、周 峰名2施工负责郑海忠、魏小尧名2...
