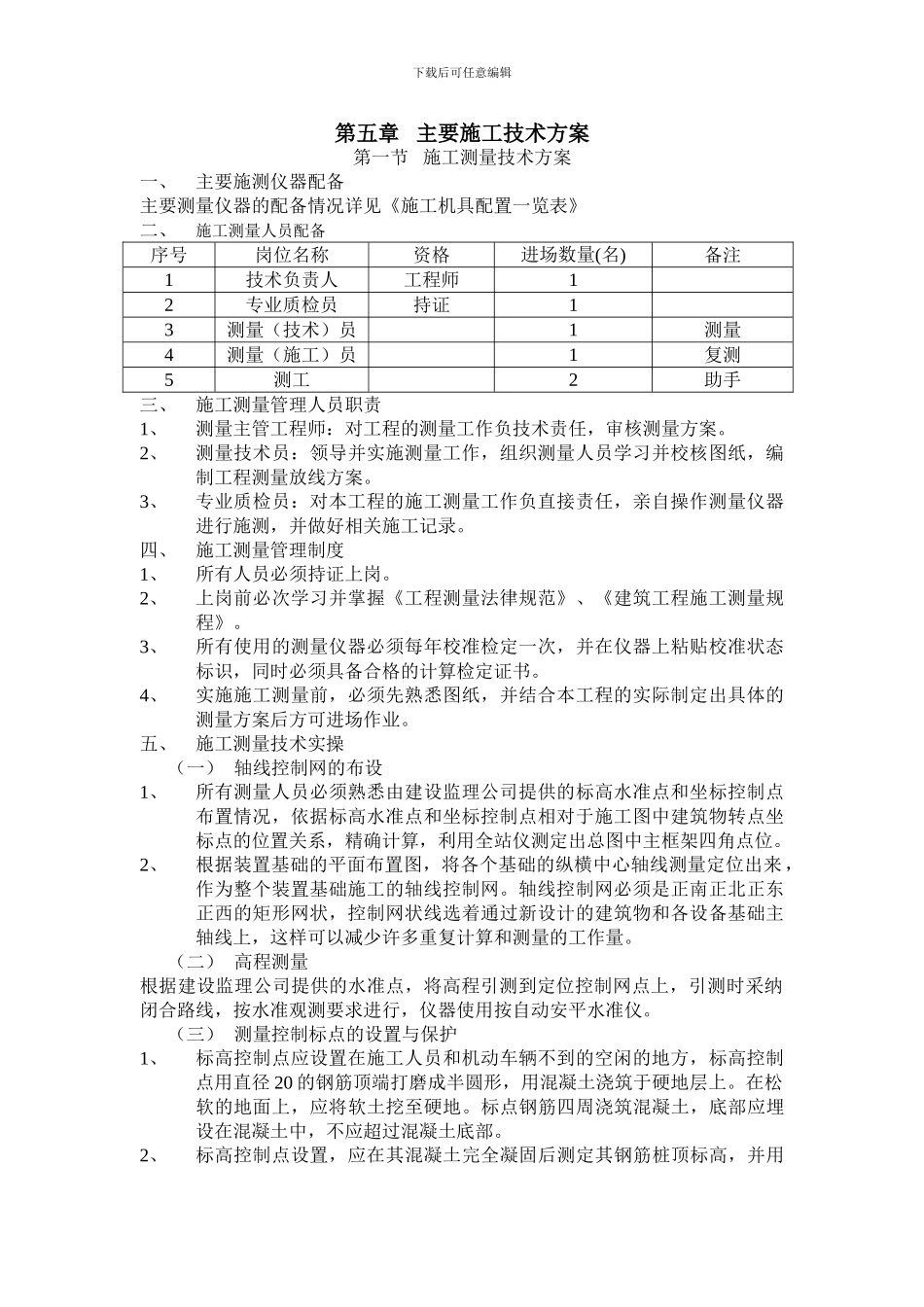

下载后可任意编辑第五章 主要施工技术方案第一节 施工测量技术方案一、主要施测仪器配备主要测量仪器的配备情况详见《施工机具配置一览表》二、施工测量人员配备序号岗位名称资格进场数量(名)备注1技术负责人工程师12专业质检员持证13测量（技术）员1测量4测量（施工）员1复测5测工2助手三、施工测量管理人员职责1、测量主管工程师：对工程的测量工作负技术责任，审核测量方案。2、测量技术员：领导并实施测量工作，组织测量人员学习并校核图纸，编制工程测量放线方案。3、专业质检员：对本工程的施工测量工作负直接责任，亲自操作测量仪器进行施测，并做好相关施工记录。四、施工测量管理制度1、所有人员必须持证上岗。2、上岗前必次学习并掌握《工程测量法律规范》、《建筑工程施工测量规程》。3、所有使用的测量仪器必须每年校准检定一次，并在仪器上粘贴校准状态标识，同时必须具备合格的计算检定证书。4、实施施工测量前，必须先熟悉图纸，并结合本工程的实际制定出具体的测量方案后方可进场作业。五、施工测量技术实操（一） 轴线控制网的布设1、所有测量人员必须熟悉由建设监理公司提供的标高水准点和坐标控制点布置情况，依据标高水准点和坐标控制点相对于施工图中建筑物转点坐标点的位置关系，精确计算，利用全站仪测定出总图中主框架四角点位。2、根据装置基础的平面布置图，将各个基础的纵横中心轴线测量定位出来 ，作为整个装置基础施工的轴线控制网。轴线控制网必须是正南正北正东正西的矩形网状，控制网状线选着通过新设计的建筑物和各设备基础主轴线上，这样可以减少许多重复计算和测量的工作量。（二） 高程测量根据建设监理公司提供的水准点，将高程引测到定位控制网点上，引测时采纳闭合路线，按水准观测要求进行，仪器使用按自动安平水准仪。（三） 测量控制标点的设置与保护1、标高控制点应设置在施工人员和机动车辆不到的空闲的地方，标高控制点用直径 20 的钢筋顶端打磨成半圆形，用混凝土浇筑于硬地层上。在松软的地面上，应将软土挖至硬地。标点钢筋四周浇筑混凝土，底部应埋设在混凝土中，不应超过混凝土底部。2、标高控制点设置，应在其混凝土完全凝固后测定其钢筋桩顶标高，并用下载后可任意编辑上诉高程引入测量方法反复验证后确定其绝对高程，作好记录。3、轴线控制点设置方法同上，但要求位置在建筑物轴线的延长线上，每个建筑物设置纵横两道轴线控制线。4、每条控制轴线均要求引向四周建筑物或地坪公路上作...
