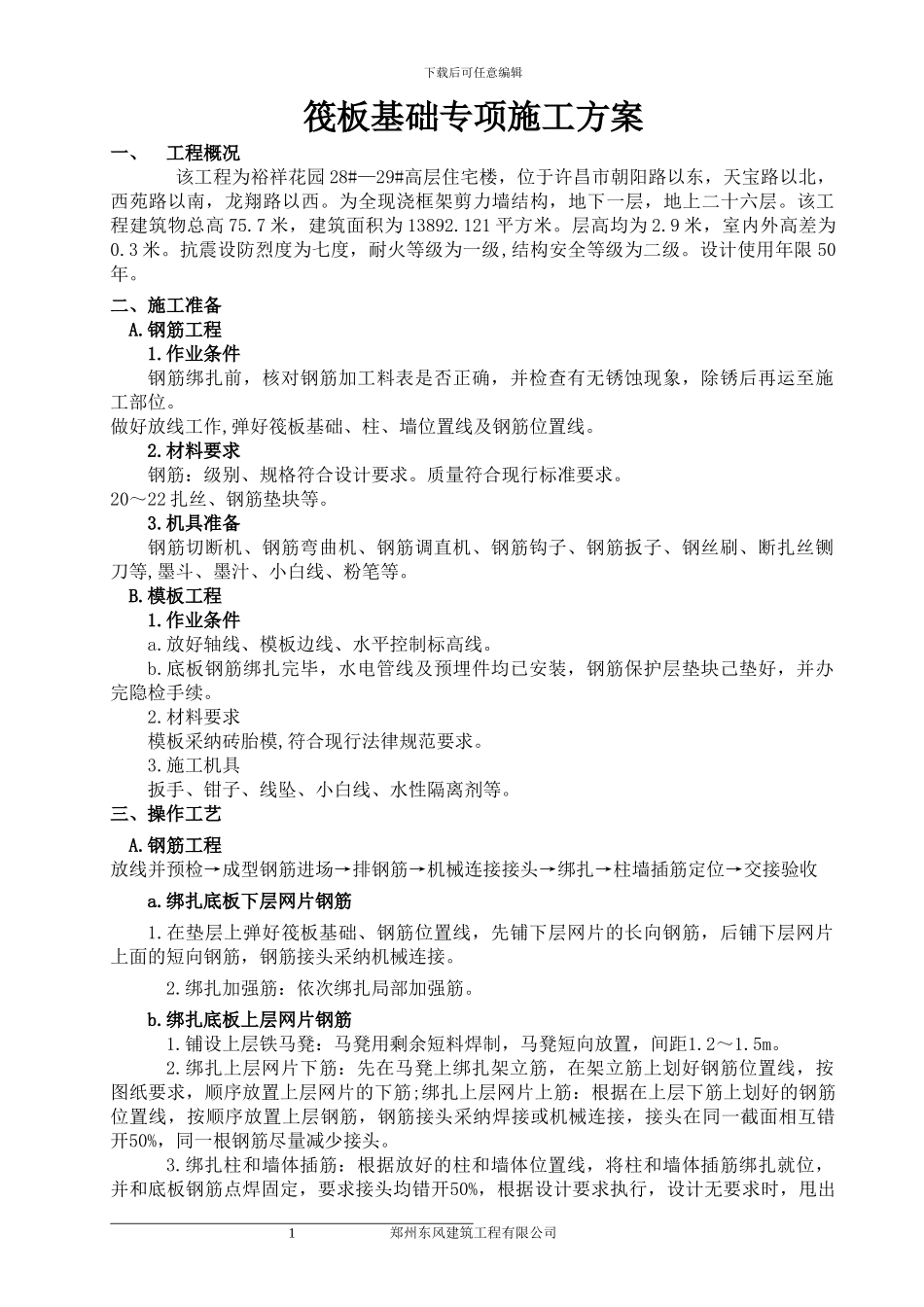

下载后可任意编辑筏板基础专项施工方案一、工程概况该工程为裕祥花园 28#—29#高层住宅楼，位于许昌市朝阳路以东，天宝路以北，西苑路以南，龙翔路以西。为全现浇框架剪力墙结构，地下一层，地上二十六层。该工程建筑物总高 75.7 米，建筑面积为 13892.121 平方米。层高均为 2.9 米，室内外高差为0.3 米。抗震设防烈度为七度，耐火等级为一级,结构安全等级为二级。设计使用年限 50年。二、施工准备A.钢筋工程1.作业条件钢筋绑扎前，核对钢筋加工料表是否正确，并检查有无锈蚀现象，除锈后再运至施工部位。做好放线工作,弹好筏板基础、柱、墙位置线及钢筋位置线。2.材料要求钢筋：级别、规格符合设计要求。质量符合现行标准要求。20～22 扎丝、钢筋垫块等。3.机具准备钢筋切断机、钢筋弯曲机、钢筋调直机、钢筋钩子、钢筋扳子、钢丝刷、断扎丝铡刀等,墨斗、墨汁、小白线、粉笔等。B.模板工程1.作业条件a.放好轴线、模板边线、水平控制标高线。b.底板钢筋绑扎完毕，水电管线及预埋件均已安装，钢筋保护层垫块己垫好，并办完隐检手续。2.材料要求模板采纳砖胎模,符合现行法律规范要求。3.施工机具扳手、钳子、线坠、小白线、水性隔离剂等。三、操作工艺A.钢筋工程放线并预检→成型钢筋进场→排钢筋→机械连接接头→绑扎→柱墙插筋定位→交接验收a.绑扎底板下层网片钢筋1.在垫层上弹好筏板基础、钢筋位置线，先铺下层网片的长向钢筋，后铺下层网片上面的短向钢筋，钢筋接头采纳机械连接。2.绑扎加强筋：依次绑扎局部加强筋。b.绑扎底板上层网片钢筋1.铺设上层铁马凳：马凳用剩余短料焊制，马凳短向放置，间距1.2～1.5m。2.绑扎上层网片下筋：先在马凳上绑扎架立筋，在架立筋上划好钢筋位置线，按图纸要求，顺序放置上层网片的下筋;绑扎上层网片上筋：根据在上层下筋上划好的钢筋位置线，按顺序放置上层钢筋，钢筋接头采纳焊接或机械连接，接头在同一截面相互错开50%，同一根钢筋尽量减少接头。3.绑扎柱和墙体插筋：根据放好的柱和墙体位置线，将柱和墙体插筋绑扎就位，并和底板钢筋点焊固定，要求接头均错开50%，根据设计要求执行，设计无要求时，甩出 1 郑州东风建筑工程有限公司下载后可任意编辑底板面的长度≥45ｄ，柱绑扎两道箍筋，墙体绑扎一道水平筋。底板保护层为50mm，梁柱主筋保护层为35mm，外墙迎水面为50mm，外墙内侧及内墙均为20mm。保护层钢筋垫块间距为1500mm，梅花型布置。B.模板工程筏板外侧组砌 120mm 砖胎模：基础砖胎...
