管内穿线施工方案VIP免费

管内穿线施工方案_第1页
1/15
管内穿线施工方案_第2页
2/15
管内穿线施工方案_第3页
3/15

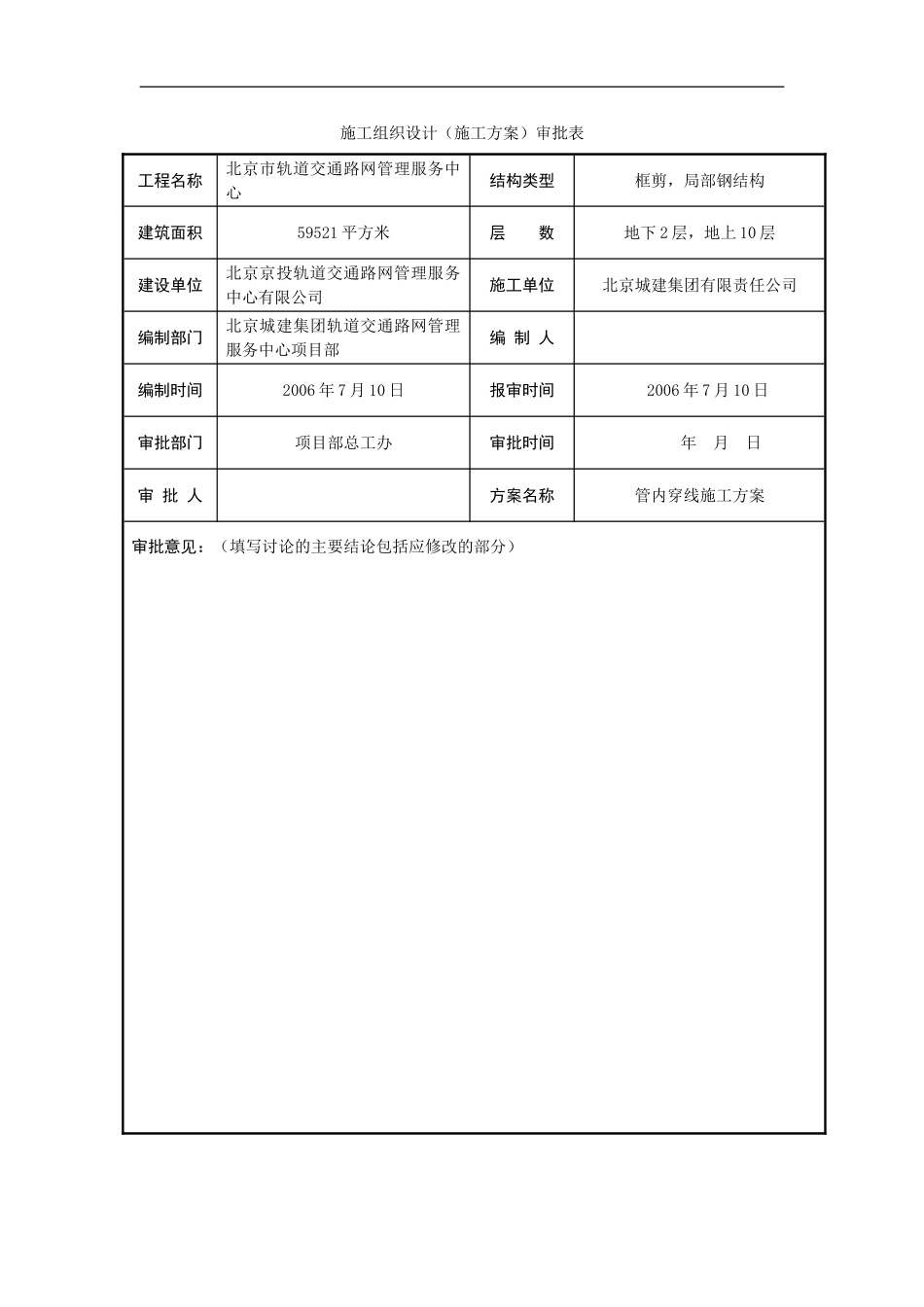

北京市轨道交通路网管理服务中心工程管内穿线施工方案 编 制: 审 核: 审 批: 北京城建集团有限责任公司 轨道交通路网管理服务中心项目经理部 BEIJING URBAN CONSTRUCTION CO.,LTD 二○○六年七月十日施工组织设计(施工方案)审批表工程名称北京市轨道交通路网管理服务中心结构类型框剪,局部钢结构建筑面积59521 平方米层 数地下 2 层,地上 10 层建设单位北京京投轨道交通路网管理服务中心有限公司施工单位北京城建集团有限责任公司编制部门北京城建集团轨道交通路网管理服务中心项目部编 制 人编制时间2006 年 7 月 10 日报审时间 2006 年 7 月 10 日审批部门项目部总工办审批时间年 月 日审 批 人方案名称管内穿线施工方案审批意见:(填写讨论的主要结论包括应修改的部分)下载后可任意编辑目录1 工程概况 22 编制依据 23 施工准备和部署 34 操作工艺 55 质量标准 156 成品保护 167 应注意质量问题 168 质量记录 189 安全消防措施 1810 环保与文明施工 19管内穿线施工方案1 工程概况本方案属北京市轨道交通路网管理服务中心一期工程管内穿线施工方案。工程内容如下表所示。1下载后可任意编辑2 编制依据2.1 北京市城建设计讨论总院绘制的电气施工图。2.2 电气装置安装施工及验收法律规范。2.3 《建筑电气通用图籍》(92DQ3)。2.4 《建筑电气安装分项工程施工工艺标准》。3 施工准备和部署3.1 施工准备3.1.1 技术准备(1)电气专业技术人员根据施工图要求和技术要求以书面的形式向施工人员进行技术交底。全面了解管内穿线来路和用电设备的方位及进线方式,结合施工法律规范做好预埋预留。(2)电气专业技术人员密切与土建专业人员和水暖通风技术人员配合,解决施工的交叉影响或相互矛盾的问题,及时发现,避开过后返工。(3)电线进场的技术要求,定货前必须通知供货商电线规格型号和技术参数要求,数量须同物资部一起确定,仔细审核。3.1.2 材料准备3.1.2.1 绝缘导线:导线的型号,规格必须符合设计要求,并有产序号名 称规 格单 位数 量备 注1阻燃绝缘铜芯电线ZR-BYJ 2.5m2阻燃绝缘铜芯电线ZR-BYJ 4m3阻燃绝缘铜芯电线ZR-BYJ 6m4阻燃绝缘铜芯电线ZR-BYJ 10m5阻燃绝缘铜芯电线ZR-BYJ 16m6阻燃绝缘铜芯电线ZR-BYJ 25m6 7阻燃绝缘铜芯电线ZR-BYJ 35m8阻燃绝缘铜芯电线ZR-BYJ 50m9耐火绝缘铜芯电线NH-BYJ 2.5m10耐火绝缘铜芯电线NH-BYJ 4m11耐火绝缘铜...
