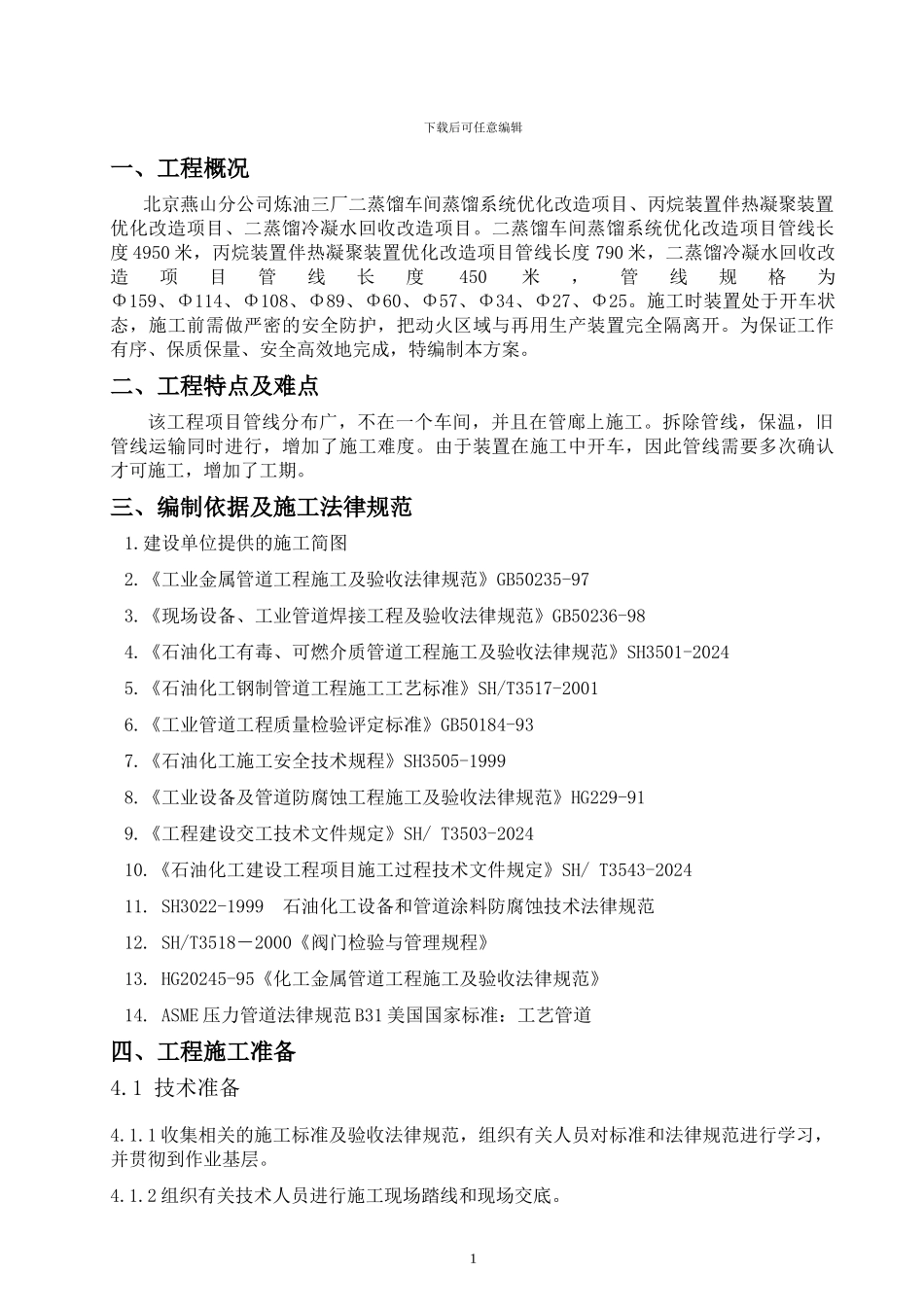

下载后可任意编辑一、工程概况北京燕山分公司炼油三厂二蒸馏车间蒸馏系统优化改造项目、丙烷装置伴热凝聚装置优化改造项目、二蒸馏冷凝水回收改造项目。二蒸馏车间蒸馏系统优化改造项目管线长度 4950 米，丙烷装置伴热凝聚装置优化改造项目管线长度 790 米，二蒸馏冷凝水回收改造项目管线长度450米，管线规格为Φ159、Φ114、Φ108、Φ89、Φ60、Φ57、Φ34、Φ27、Φ25。施工时装置处于开车状态，施工前需做严密的安全防护，把动火区域与再用生产装置完全隔离开。为保证工作有序、保质保量、安全高效地完成，特编制本方案。二、工程特点及难点该工程项目管线分布广，不在一个车间，并且在管廊上施工。拆除管线，保温，旧管线运输同时进行，增加了施工难度。由于装置在施工中开车，因此管线需要多次确认才可施工，增加了工期。三、编制依据及施工法律规范1.建设单位提供的施工简图2.《工业金属管道工程施工及验收法律规范》GB50235-973.《现场设备、工业管道焊接工程及验收法律规范》GB50236-984.《石油化工有毒、可燃介质管道工程施工及验收法律规范》SH3501-20245.《石油化工钢制管道工程施工工艺标准》SH/T3517-20016.《工业管道工程质量检验评定标准》GB50184-937.《石油化工施工安全技术规程》SH3505-19998.《工业设备及管道防腐蚀工程施工及验收法律规范》HG229-919.《工程建设交工技术文件规定》SH/ T3503-202410.《石油化工建设工程项目施工过程技术文件规定》SH/ T3543-202411. SH3022-1999 石油化工设备和管道涂料防腐蚀技术法律规范12. SH/T3518－2000《阀门检验与管理规程》13. HG20245-95《化工金属管道工程施工及验收法律规范》14. ASME 压力管道法律规范 B31 美国国家标准：工艺管道四、工程施工准备4.1 技术准备4.1.1 收集相关的施工标准及验收法律规范，组织有关人员对标准和法律规范进行学习，并贯彻到作业基层。4.1.2 组织有关技术人员进行施工现场踏线和现场交底。1下载后可任意编辑4.1.3 根据现场勘察情况，制定施工计划、施工技术方案和施工作业指导书，并按规定程序进行审批。编制施工技术方案时，应仔细贯彻国家的法律、法规，严格执行基本建设程序和施工程序，应仔细贯彻执行施工标准、验收法律规范、操作规程和现行有关法规，确保施工质量和施工安全，遵守项目 HSE 管理法律规范；落实冬季施工技术措施，确保连续均衡施工。编制施工作业指导书时，要拟定技术上先进，经济上合理的施工方法和关键技术...
