管线工程施工方案VIP免费

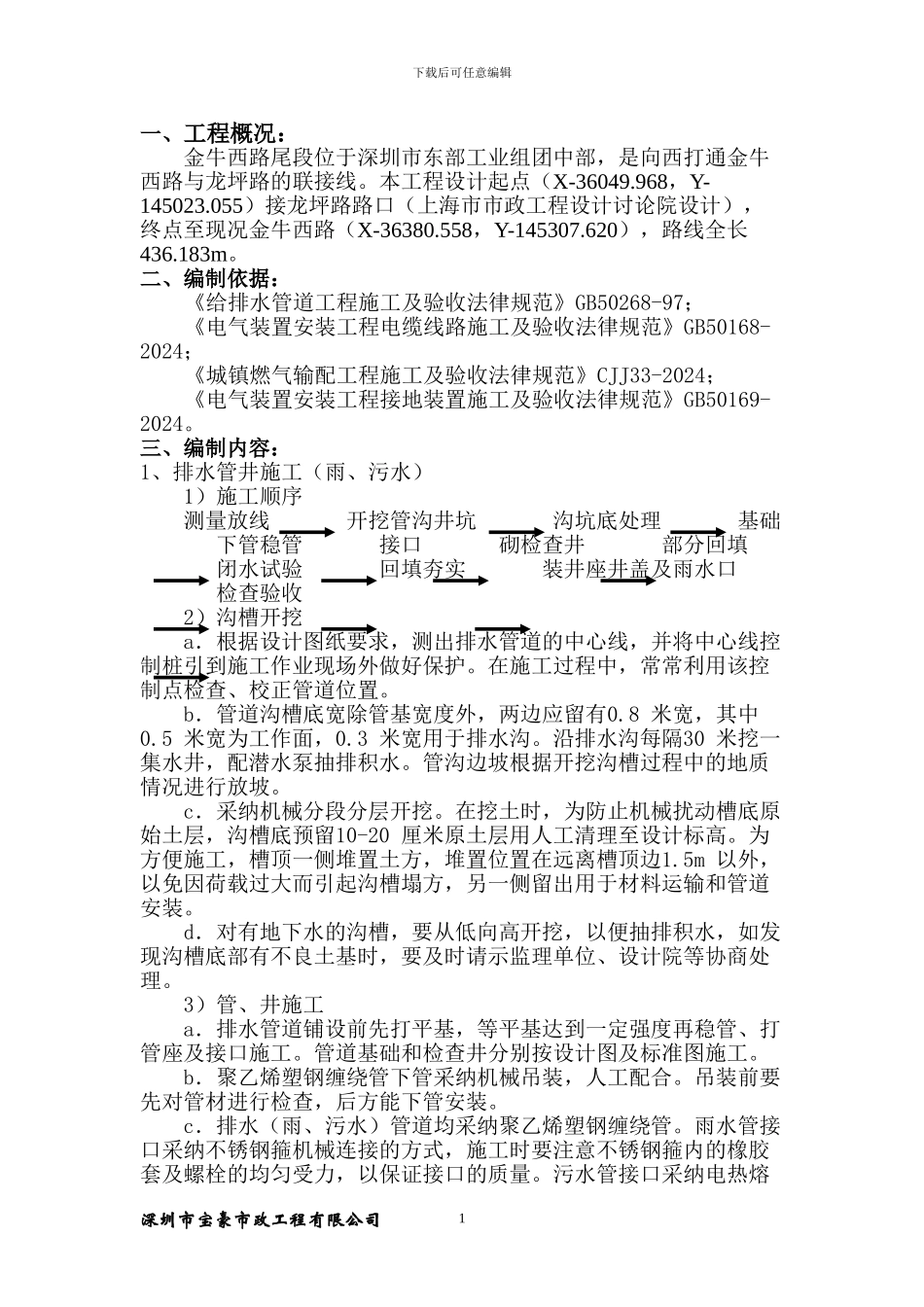

管线工程施工方案_第1页
1/7

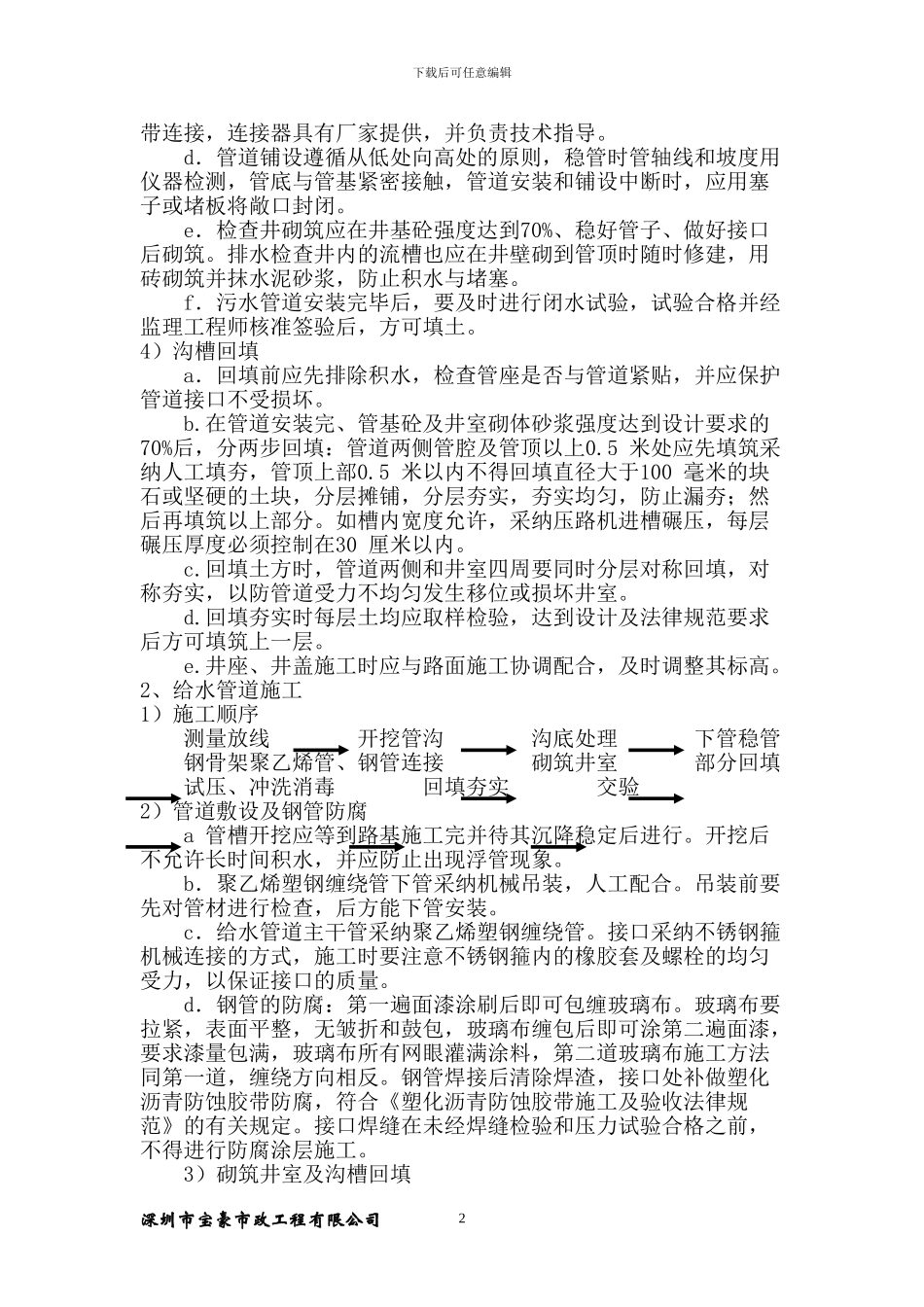

管线工程施工方案_第2页
2/7

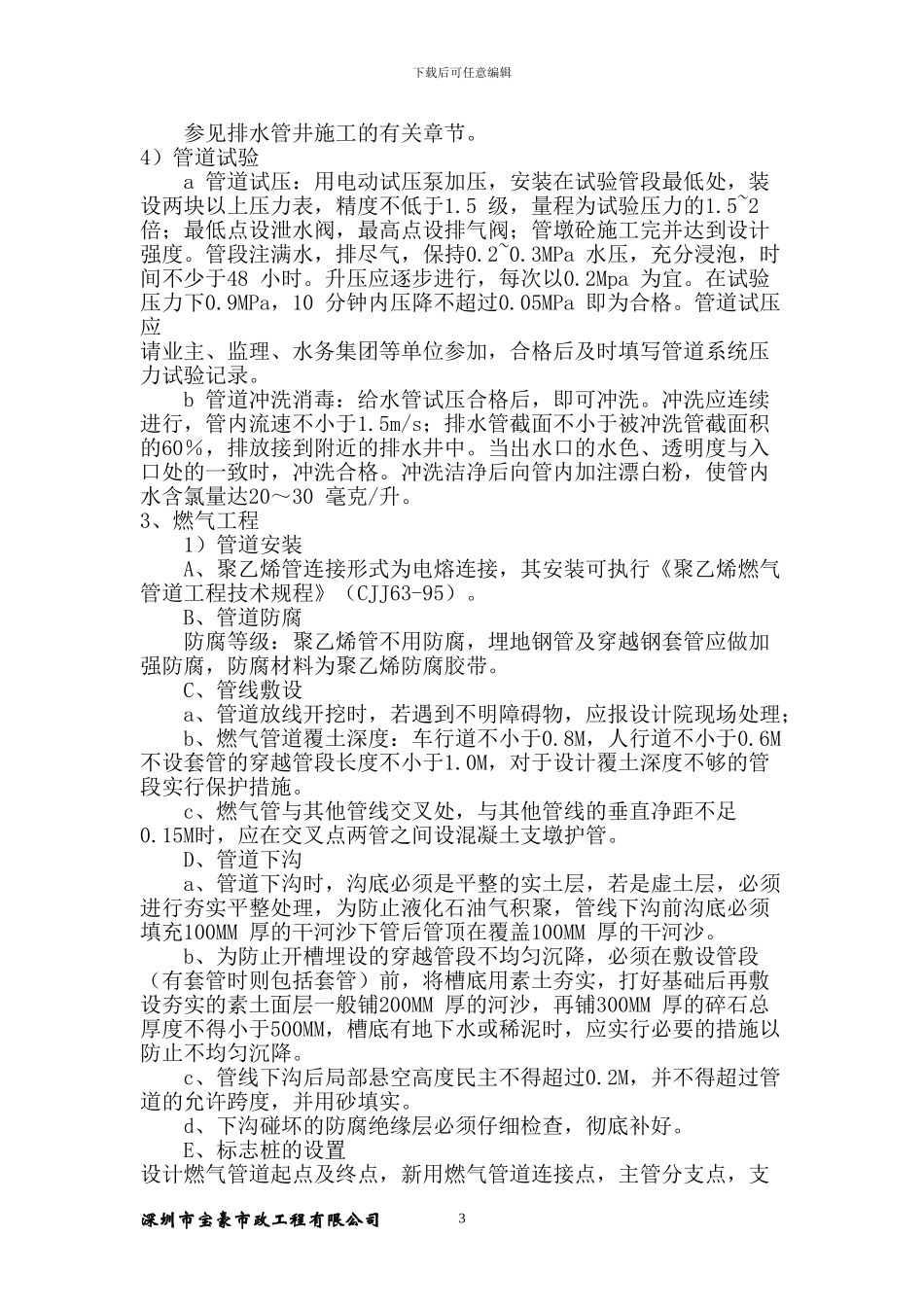

管线工程施工方案_第3页
3/7
下载后可任意编辑一、工程概况:金牛西路尾段位于深圳市东部工业组团中部,是向西打通金牛西路与龙坪路的联接线。本工程设计起点(X-36049.968,Y-145023.055)接龙坪路路口(上海市市政工程设计讨论院设计),终点至现况金牛西路(X-36380.558,Y-145307.620),路线全长436.183m。二、编制依据:《给排水管道工程施工及验收法律规范》GB50268-97;《电气装置安装工程电缆线路施工及验收法律规范》GB50168-2024;《城镇燃气输配工程施工及验收法律规范》CJJ33-2024;《电气装置安装工程接地装置施工及验收法律规范》GB50169-2024。三、编制内容:1、排水管井施工(雨、污水)1)施工顺序测量放线 开挖管沟井坑 沟坑底处理 基础下管稳管 接口 砌检查井 部分回填 闭水试验 回填夯实 装井座井盖及雨水口 检查验收2)沟槽开挖a.根据设计图纸要求,测出排水管道的中心线,并将中心线控制桩引到施工作业现场外做好保护。在施工过程中,常常利用该控制点检查、校正管道位置。b.管道沟槽底宽除管基宽度外,两边应留有0.8 米宽,其中0.5 米宽为工作面,0.3 米宽用于排水沟。沿排水沟每隔30 米挖一集水井,配潜水泵抽排积水。管沟边坡根据开挖沟槽过程中的地质情况进行放坡。c.采纳机械分段分层开挖。在挖土时,为防止机械扰动槽底原始土层,沟槽底预留10-20 厘米原土层用人工清理至设计标高。为方便施工,槽顶一侧堆置土方,堆置位置在远离槽顶边1.5m 以外,以免因荷载过大而引起沟槽塌方,另一侧留出用于材料运输和管道安装。d.对有地下水的沟槽,要从低向高开挖,以便抽排积水,如发现沟槽底部有不良土基时,要及时请示监理单位、设计院等协商处理。3)管、井施工a.排水管道铺设前先打平基,等平基达到一定强度再稳管、打管座及接口施工。管道基础和检查井分别按设计图及标准图施工。b.聚乙烯塑钢缠绕管下管采纳机械吊装,人工配合。吊装前要先对管材进行检查,后方能下管安装。c.排水(雨、污水)管道均采纳聚乙烯塑钢缠绕管。雨水管接口采纳不锈钢箍机械连接的方式,施工时要注意不锈钢箍内的橡胶套及螺栓的均匀受力,以保证接口的质量。污水管接口采纳电热熔深圳市宝豪市政工程有限公司1下载后可任意编辑带连接,连接器具有厂家提供,并负责技术指导。d.管道铺设遵循从低处向高处的原则,稳管时管轴线和坡度用仪器检测,管底与管基紧密接触,管道安装和铺设中断时,应用塞子或堵板将敞口封闭。e.检查井砌筑应在井基砼强度达...
