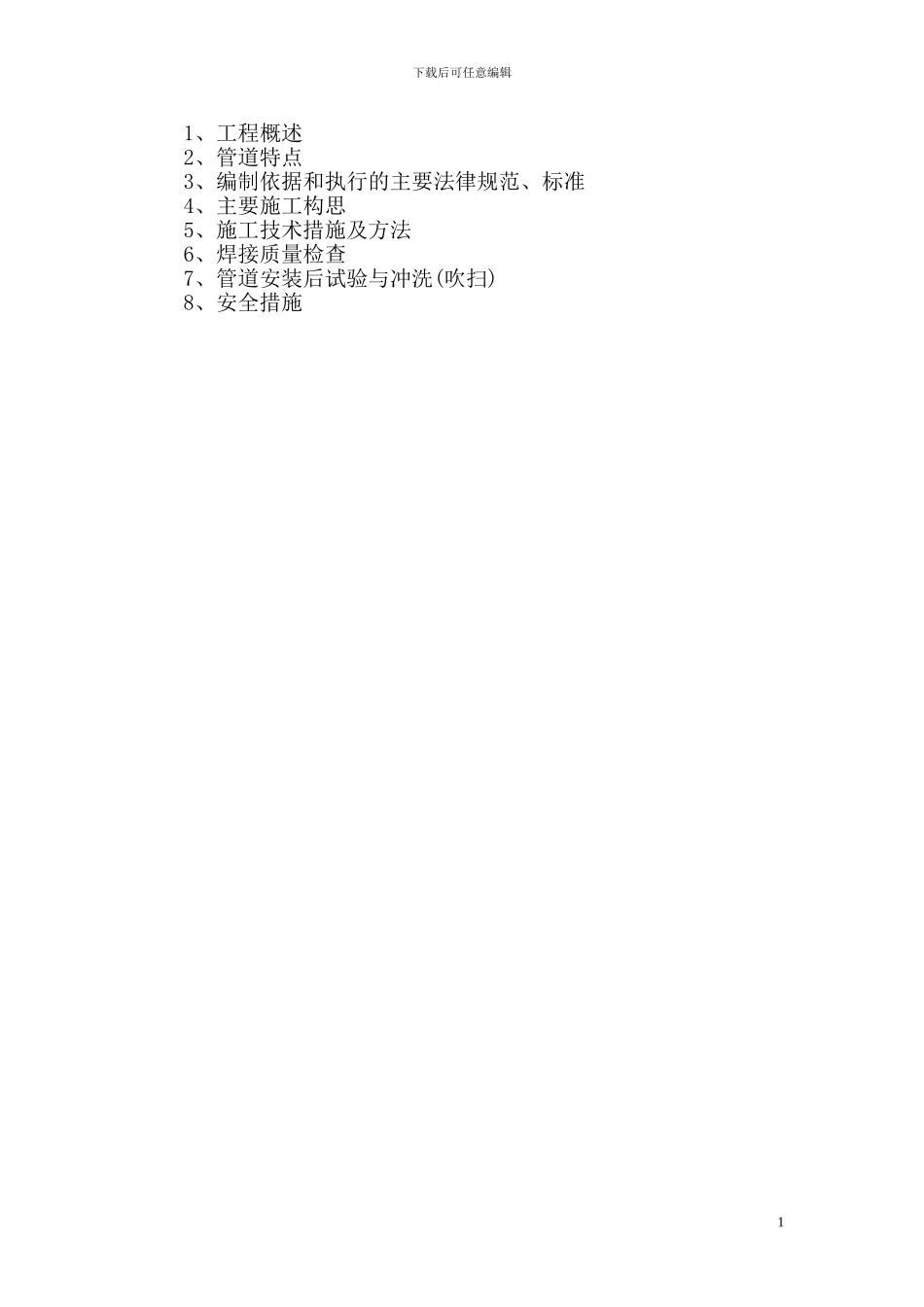

管道施工技术方案目 录下载后可任意编辑1、工程概述2、管道特点3、编制依据和执行的主要法律规范、标准4、主要施工构思5、施工技术措施及方法6、焊接质量检查7、管道安装后试验与冲洗(吹扫)8、安全措施1下载后可任意编辑1、工程概述1.1 工程内容 安宁永昌钢铁有限公司小高炉改扩建工程位于安宁青龙镇，我公司承担的管道工程包括三座热风炉蒸汽管道(840.04 铁 8-1)、蒸 汽、压缩空气、天然气、氧气系统(840.03 铁 6-1)、炉项液压系统(840.02 备 3-1)、助燃风机及预热器管道(840.04 铁 9-1)、三座球式热风炉给排水(840.04 铁 6-1)、炉前液压系统管道(840.03 备 2-1)、热风炉管道及支架(840.04 钢 2)、粗煤气系统管道(840.02 钢 3)、高炉炉底冷却水管(840.02 铁 7)、净循环水泵站给排水管道(840T.07 水)、冲渣沟给排水管道(840.03水)、冷风总管及富氧钢结构、高炉给排水系统(840.02 铁 6)等工程的安装任务。1.2 工程特点 1.2.1 工期紧，整个管道工程安装周期实际上只有 2 个月左右的时间。 1.2.2 作业面狭窄、高空、交叉作业多。 1.2.3 施工条件差，由于土建施工未完，与土建交叉作业较多，且部分管道为埋地管道，原厂区地下情况复杂。 1.2.4 原 1#、2#高炉处于生产状态，且厂区道路狭窄，相互干扰较大。 1.2.5 部分图纸未到，材料采购困难较大。 1.2.6 甲供阀门、法兰不齐，每条管线要分多次才能做通。1.3 管道特点工艺风管：管径∮l616×10～∮426×6，材质 Q235-A。煤气管：管径∮1820×10～∮426×6，材质 Q235-A。循环水管：管径∮1020×10～∮3／4″，材质 Q235-A。液压管：管径∮28×3～∮l4×3，材质 Q235-A。氧气管：管径∮159×4．5～∮108×4．5，材质 Q235-A。氮气管：管径∮108×4．5，材质 Q235-A。富氧管：管径∮108×4．5，材质 316L。蒸汽管：管径∮48 X 3．5，材质 Q235-A。压缩空气管：管径∮25×3～∮15×3，材质 Q235-A。2．编制依据和执行的主要法律规范、标准2．1 编制依据2．1．1 施工图纸及设计交底；2．1．2 工程合同中的相应要求：2下载后可任意编辑2．1．3 现场施工情况；2．1．4 我公司编制的《压力管道安装质量保证手册》。2．2．执行的主要法律规范和标准2．2．1《特种设备安全监察条例》(国务院令第 373 号)；2．2．2《工业金属管道工程施工及验收法律规范》GB50235--1997；2．3《工业金属管道工程质量检验评定标准》GB50184—1993；2．2．4《现场设备...
