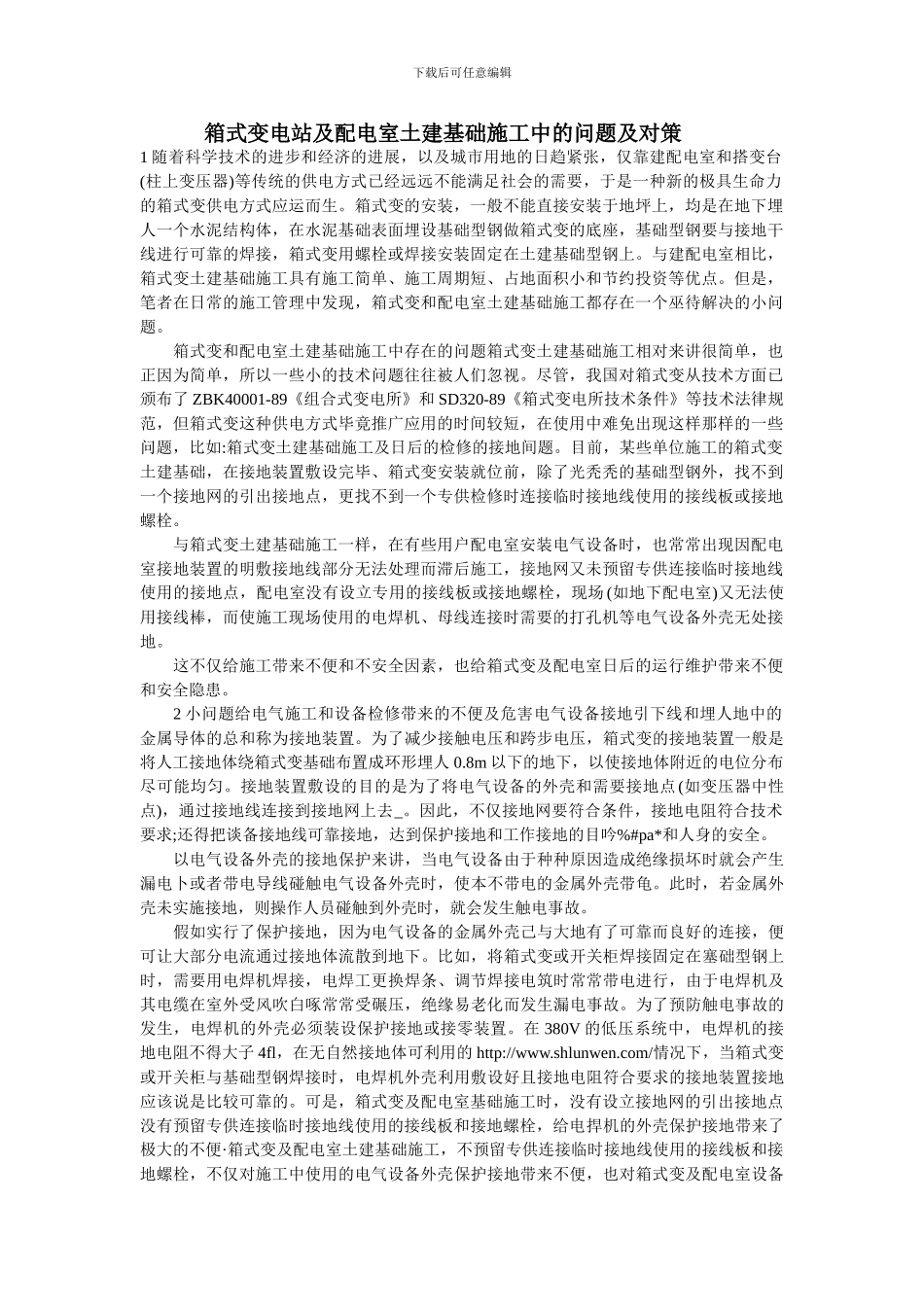

下载后可任意编辑箱式变电站及配电室土建基础施工中的问题及对策1 随着科学技术的进步和经济的进展，以及城市用地的日趋紧张，仅靠建配电室和搭变台(柱上变压器)等传统的供电方式已经远远不能满足社会的需要，于是一种新的极具生命力的箱式变供电方式应运而生。箱式变的安装，一般不能直接安装于地坪上，均是在地下埋人一个水泥结构体，在水泥基础表面埋设基础型钢做箱式变的底座，基础型钢要与接地干线进行可靠的焊接，箱式变用螺栓或焊接安装固定在土建基础型钢上。与建配电室相比，箱式变土建基础施工具有施工简单、施工周期短、占地面积小和节约投资等优点。但是，笔者在日常的施工管理中发现，箱式变和配电室土建基础施工都存在一个巫待解决的小问题。 箱式变和配电室土建基础施工中存在的问题箱式变土建基础施工相对来讲很简单，也正因为简单，所以一些小的技术问题往往被人们忽视。尽管，我国对箱式变从技术方面已颁布了 ZBK40001-89《组合式变电所》和 SD320-89《箱式变电所技术条件》等技术法律规范，但箱式变这种供电方式毕竟推广应用的时间较短，在使用中难免出现这样那样的一些问题，比如:箱式变土建基础施工及日后的检修的接地间题。目前，某些单位施工的箱式变土建基础，在接地装置敷设完毕、箱式变安装就位前，除了光秃秃的基础型钢外，找不到一个接地网的引出接地点，更找不到一个专供检修时连接临时接地线使用的接线板或接地螺栓。 与箱式变土建基础施工一样，在有些用户配电室安装电气设备时，也常常出现因配电室接地装置的明敷接地线部分无法处理而滞后施工，接地网又未预留专供连接临时接地线使用的接地点，配电室没有设立专用的接线板或接地螺栓，现场 (如地下配电室)又无法使用接线棒，而使施工现场使用的电焊机、母线连接时需要的打孔机等电气设备外壳无处接地。 这不仅给施工带来不便和不安全因素，也给箱式变及配电室日后的运行维护带来不便和安全隐患。 2 小问题给电气施工和设备检修带来的不便及危害电气设备接地引下线和埋人地中的金属导体的总和称为接地装置。为了减少接触电压和跨步电压，箱式变的接地装置一般是将人工接地体绕箱式变基础布置成环形埋人 0.8m 以下的地下，以使接地体附近的电位分布尽可能均匀。接地装置敷设的目的是为了将电气设备的外壳和需要接地点(如变压器中性点)，通过接地线连接到接地网上去_。因此，不仅接地网要符合条件，接地电阻符合技术要求;还得把谈备接地线可靠接地，达到...
