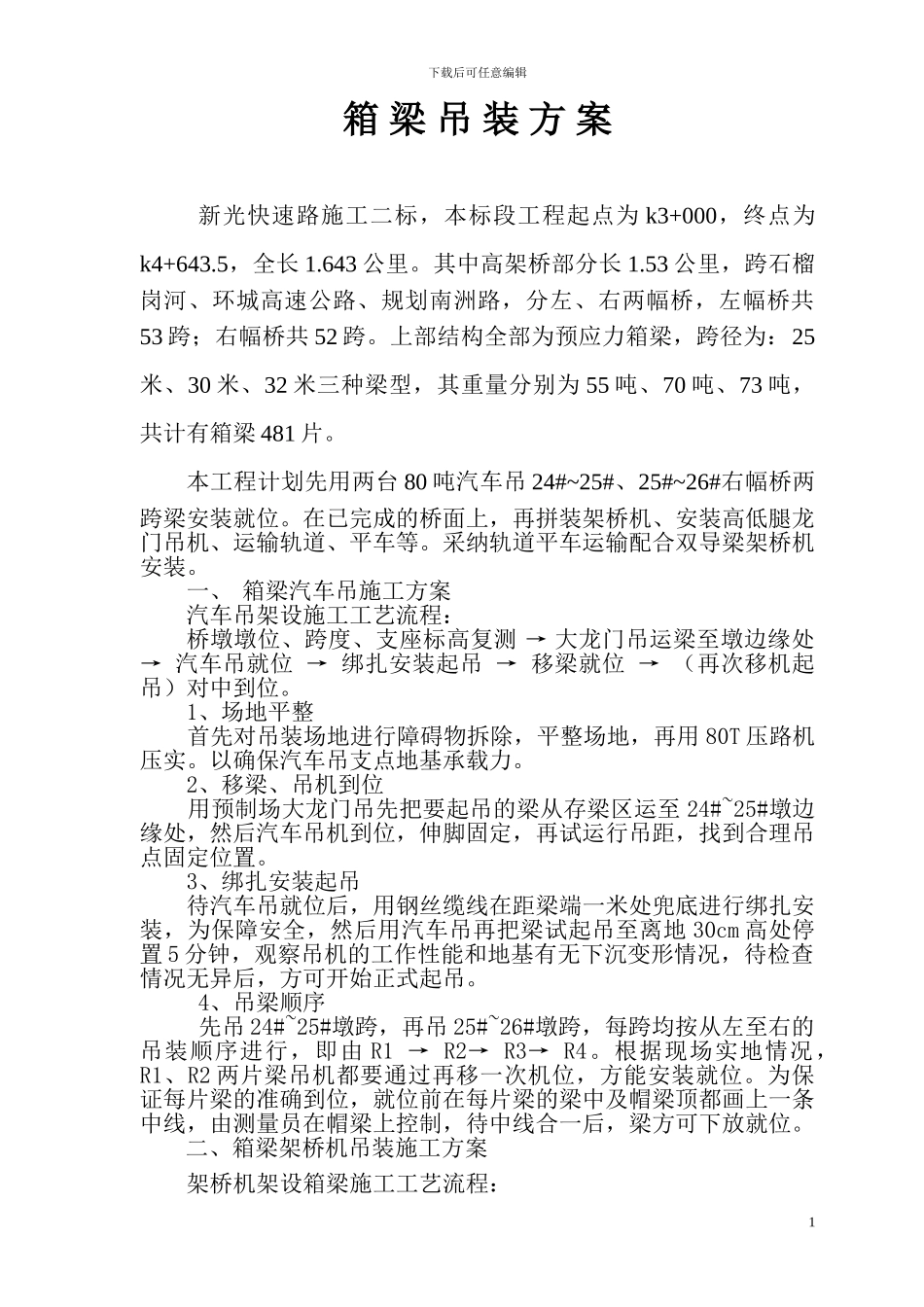

下载后可任意编辑箱 梁 吊 装 方 案新光快速路施工二标，本标段工程起点为 k3+000，终点为k4+643.5，全长 1.643 公里。其中高架桥部分长 1.53 公里，跨石榴岗河、环城高速公路、规划南洲路，分左、右两幅桥，左幅桥共53 跨；右幅桥共 52 跨。上部结构全部为预应力箱梁，跨径为：25米、30 米、32 米三种梁型，其重量分别为 55 吨、70 吨、73 吨，共计有箱梁 481 片。本工程计划先用两台 80 吨汽车吊 24#~25#、25#~26#右幅桥两跨梁安装就位。在已完成的桥面上，再拼装架桥机、安装高低腿龙门吊机、运输轨道、平车等。采纳轨道平车运输配合双导梁架桥机安装。一、 箱梁汽车吊施工方案汽车吊架设施工工艺流程：桥墩墩位、跨度、支座标高复测 → 大龙门吊运梁至墩边缘处 → 汽车吊就位 → 绑扎安装起吊 → 移梁就位 → （再次移机起吊）对中到位。 1、场地平整 首先对吊装场地进行障碍物拆除，平整场地，再用 80T 压路机压实。以确保汽车吊支点地基承载力。 2、移梁、吊机到位 用预制场大龙门吊先把要起吊的梁从存梁区运至 24#~25#墩边缘处，然后汽车吊机到位，伸脚固定，再试运行吊距，找到合理吊点固定位置。 3、绑扎安装起吊 待汽车吊就位后，用钢丝缆线在距梁端一米处兜底进行绑扎安装，为保障安全，然后用汽车吊再把梁试起吊至离地 30cm 高处停置 5 分钟，观察吊机的工作性能和地基有无下沉变形情况，待检查情况无异后，方可开始正式起吊。 4、吊梁顺序 先吊 24#~25#墩跨，再吊 25#~26#墩跨，每跨均按从左至右的吊装顺序进行，即由 R1 → R2→ R3→ R4。根据现场实地情况，R1、R2 两片梁吊机都要通过再移一次机位，方能安装就位。为保证每片梁的准确到位，就位前在每片梁的梁中及帽梁顶都画上一条中线，由测量员在帽梁上控制，待中线合一后，梁方可下放就位。二、箱梁架桥机吊装施工方案架桥机架设箱梁施工工艺流程：1下载后可任意编辑桥墩跨度、墩顶标高、墩位复测 → 墩顶支承面平整、清除墩顶杂物 → 安装支座 → 架桥机拼装试吊→ 架桥机对位→ 运梁、喂梁→ 吊梁、横移→落梁到位→ 前方墩顶安装支腿垫块，做好接引准备 → 架桥机走行至下一孔。1、架桥机的安装首先用汽车吊机将两跨梁安装就位，然后，在桥面上进行架桥机拼装；起梁用的高低腿提梁架安装。完成后前进进行箱梁的安装就位，提梁架用于将梁从地面提升至桥面。2、架桥机的前移架桥机向前移动：架桥机向前...
