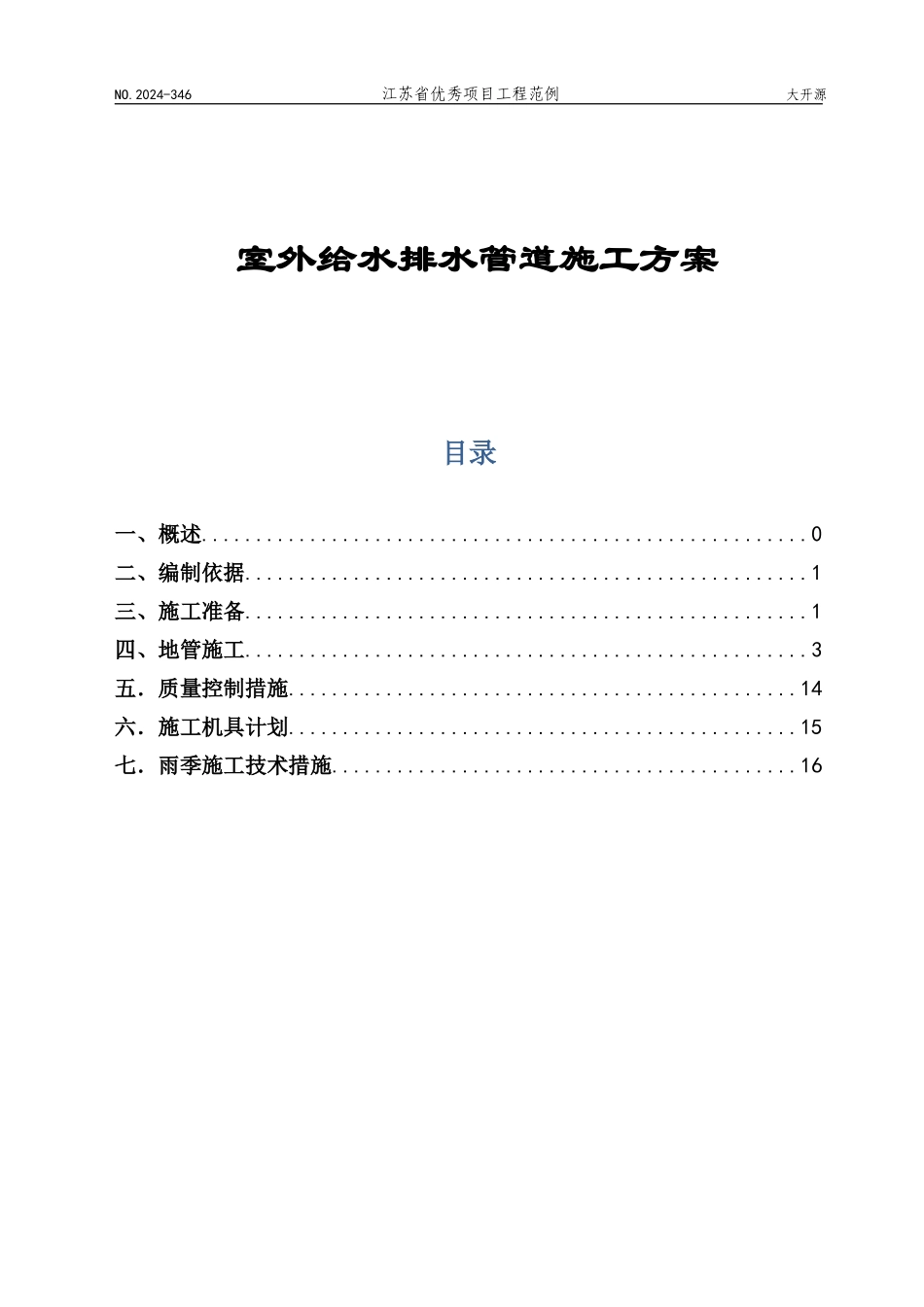

NO.2024-346江苏省优秀项目工程范例大开源室外给水排水管道施工方案目录一、概述........................................................0二、编制依据....................................................1三、施工准备....................................................1四、地管施工....................................................3五．质量控制措施...............................................14六．施工机具计划...............................................15七．雨季施工技术措施...........................................16下载后可任意编辑一、概述bbbbbbbbbb 有限公司 PAM 1 项目，位于南京化学工业园内，我公司工作范围为 PAM 1 项目的装置区和辅助生产区。本工程室外给水排水包括：生活给水系统、生产给水系统、消防给水系统、循环水系统、脱盐水系统、雨水系统以及生活生产污水系统。管道材质主要有：不锈钢、碳钢、聚乙烯以及钢筋砼；管道连接形式主要为焊接、熔接、承插粘接。除脱盐水不锈钢管试验压力为 3.9MPa，其余管试验压力均不大于 1.2MPa。主要工程量如下表：序号名称规格单位数量1不锈钢管DN25米1902碳钢焊管DN100~150米7003碳钢螺旋焊管DN200~800米9204HDPE 管DN100米4305HDPE 双壁波纹管DN200米3506钢筋砼管DN300~600米8807管件DN25~400个808阀门DN100~800个189消防栓（炮）个1110阀门井个2011检查井个4312雨水口个42二、编制依据1．设计的给排水图纸（图号：2024088-700-80）2．《给水排水管道工程施工及验收法律规范》GB50268-973．《埋地钢质管道聚乙烯防腐层技术标准》SY/T4013-1995，4．《室外硬聚乙烯给水管道工程施工及验收法律规范》CECS18:90，5．《建筑给排水及采暖工程施工质量验收法律规范》GB50242-2024， 大开源建设公司第 302 项目部 1下载后可任意编辑6．《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98，7．《埋地塑料排水管道工程技术规程》DG/TJ08-308-2024，8．《埋地聚乙烯给水管道工程技术规程》CJJ101-2024，9．《建筑给水排水设计法律规范》GB50015-202410．标准图 S 系《给水排水标准图集》：05S502；02S515；04S516；95S518；01S201；02S404。三、施工准备3.1 图纸资料的准备3.1.1 熟悉图纸、施工技术标准及验收法律规范，了解设计意图，理解图纸提出的施工要求；3.1.2 参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特别管...
