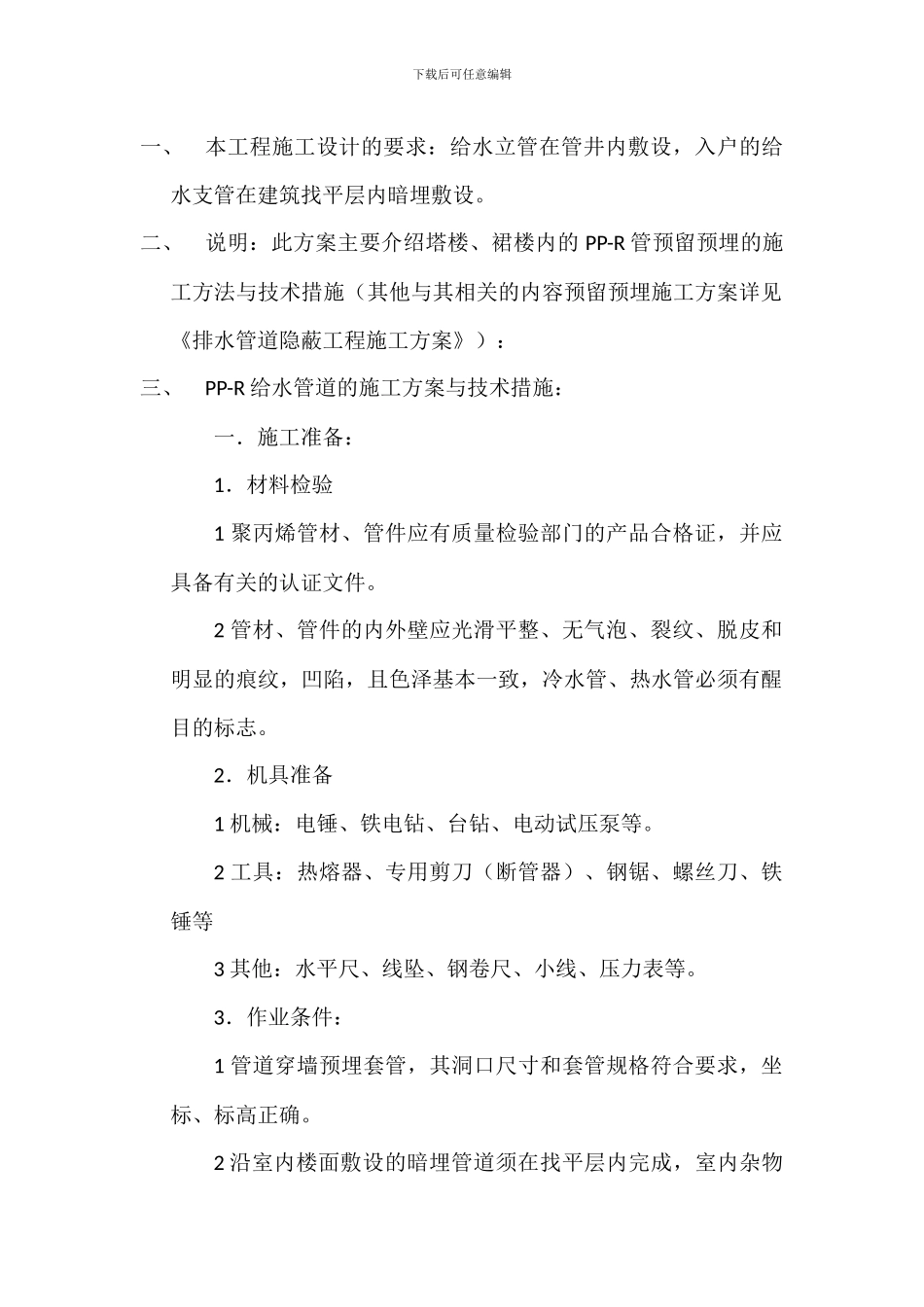

下载后可任意编辑施工方案（给水管预留预埋）下载后可任意编辑一、本工程施工设计的要求：给水立管在管井内敷设，入户的给水支管在建筑找平层内暗埋敷设。二、说明：此方案主要介绍塔楼、裙楼内的 PP-R 管预留预埋的施工方法与技术措施（其他与其相关的内容预留预埋施工方案详见《排水管道隐蔽工程施工方案》）：三、PP-R 给水管道的施工方案与技术措施： 一．施工准备： 1．材料检验 1 聚丙烯管材、管件应有质量检验部门的产品合格证，并应具备有关的认证文件。 2 管材、管件的内外壁应光滑平整、无气泡、裂纹、脱皮和明显的痕纹，凹陷，且色泽基本一致，冷水管、热水管必须有醒目的标志。 2．机具准备 1 机械：电锤、铁电钻、台钻、电动试压泵等。 2 工具：热熔器、专用剪刀（断管器）、钢锯、螺丝刀、铁锤等 3 其他：水平尺、线坠、钢卷尺、小线、压力表等。 3．作业条件： 1 管道穿墙预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 2 沿室内楼面敷设的暗埋管道须在找平层内完成，室内杂物下载后可任意编辑清理洁净后方可进行。 二、操作要点 根据设计法律规范要求,给水 PPR 管道的敷设在建筑找平层内暗埋敷设。（一）工艺流程 结构压槽（留槽）——安装准备——预制加工——支管安装——管道试验——管道 隐蔽 （二）操作要点： 1.结构压槽、留槽：根据平面图、给水系统图 、厨房、卫生间布置图，核对各种管道和坐标、标高是否交叉、管道排列所用空间是否合理，确定管道位置及走向，然后在土建结构浇砼时由专人负责实施压槽工作。结构压槽时采纳平直的管道，根据施工图纸尺寸，在混凝土没有完全凝固时，压出深度 2~3cm，宽 5~6cm 的槽形管沟。竖向留槽时采纳宽 4~5cm,厚 2~3cm 的木条或聚苯板，根据每个用水点的标高位置，固定木条或聚苯板。待结构模板拆除时，剔出预留木条或聚苯板。2、安装准备：1.检查清除预留槽沟内的杂物，砖墙上确定各用水点的标高、位置，弹线、割槽、剔槽。在沟槽内打孔安装胶粒，用铁钉、扎丝固定在胶粒上作为管线管道用。为管道安装作准备。2．管道预制加工 下载后可任意编辑总体原则是按设计图纸画出管道分路、管径、预留管口、阀门位置等施工草图，在实际施工的结构位置上标记，按标记分段量出实际安装的尺寸，然后再按此尺寸进行下料预制。 3．PPR 热熔连接应按如下规程进行操作 热熔器接通电源，到达温度指示灯亮后方能开始操作。 切割管材必须使端面垂直...
