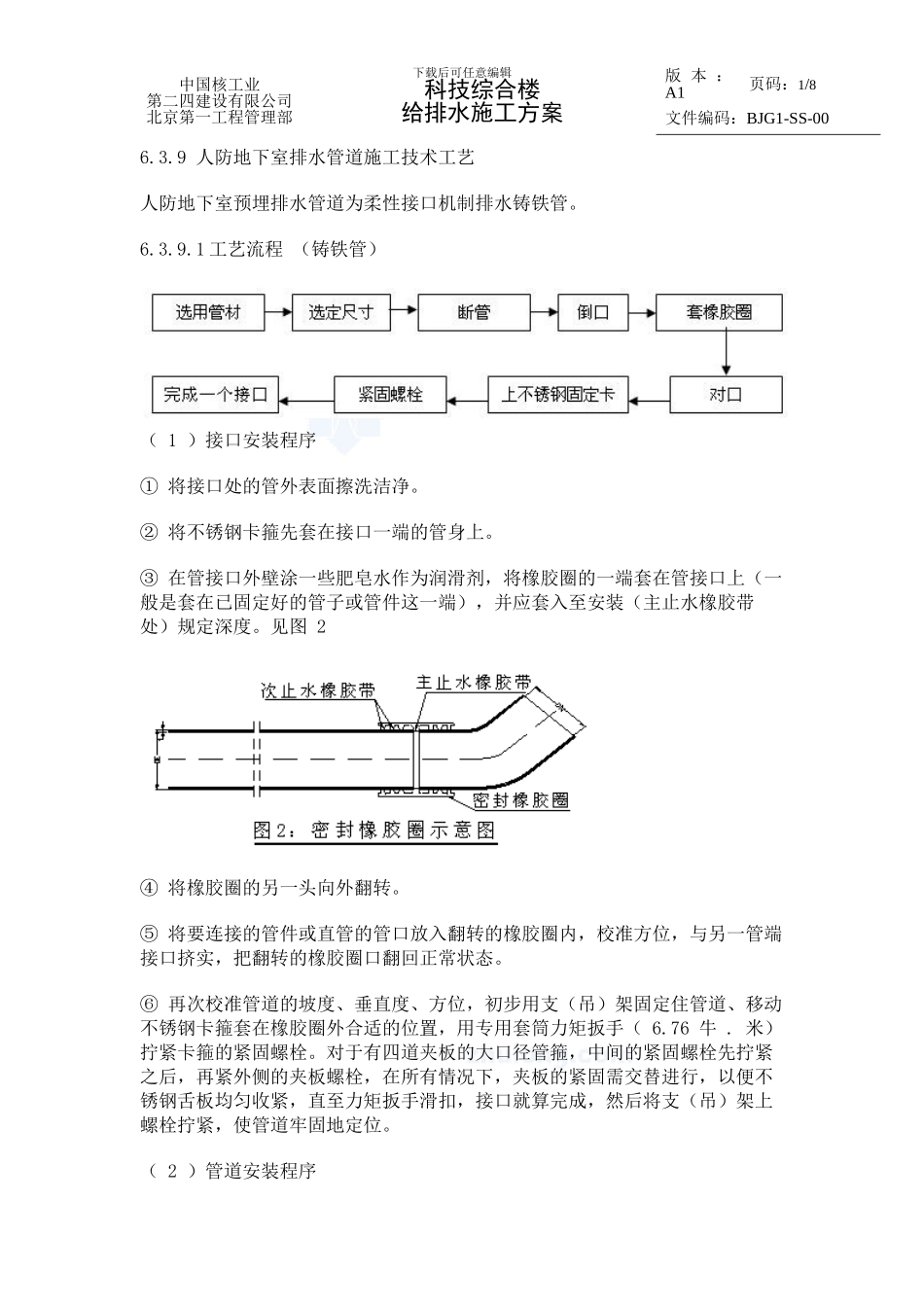

下载后可任意编辑6.3.9 人防地下室排水管道施工技术工艺 人防地下室预埋排水管道为柔性接口机制排水铸铁管。6.3.9.1 工艺流程 （铸铁管）（ 1 ）接口安装程序 ① 将接口处的管外表面擦洗洁净。 ② 将不锈钢卡箍先套在接口一端的管身上。③ 在管接口外壁涂一些肥皂水作为润滑剂，将橡胶圈的一端套在管接口上（一般是套在已固定好的管子或管件这一端），并应套入至安装（主止水橡胶带处）规定深度。见图 2 ④ 将橡胶圈的另一头向外翻转。 ⑤ 将要连接的管件或直管的管口放入翻转的橡胶圈内，校准方位，与另一管端接口挤实，把翻转的橡胶圈口翻回正常状态。 ⑥ 再次校准管道的坡度、垂直度、方位，初步用支（吊）架固定住管道、移动不锈钢卡箍套在橡胶圈外合适的位置，用专用套筒力矩扳手（ 6.76 牛 . 米）拧紧卡箍的紧固螺栓。对于有四道夹板的大口径管箍，中间的紧固螺栓先拧紧之后，再紧外侧的夹板螺栓，在所有情况下，夹板的紧固需交替进行，以便不锈钢舌板均匀收紧，直至力矩扳手滑扣，接口就算完成，然后将支（吊）架上螺栓拧紧，使管道牢固地定位。 （ 2 ）管道安装程序 中国核工业第二四建设有限公司北京第一工程管理部科技综合楼给排水施工方案版 本 ：A1页码：1/8文件编码：BJG1-SS-00 下载后可任意编辑管道安装的顺序：宜沿水流方向从下游向上游安装，即：排出管－立管－支管－连接卫生器具及排水附件，这样可以避开分段安装汇合处出现偏差。管材依现场量好尺寸后，用无齿锯切管，切割完成后，切口外圈应略倒角，应清除切口内外的毛刺，防止划伤橡胶圈，钩挂污水中的纤维，导致水流不畅。特别情况下，可以自任意一个部位开始安装，这时要注意排水管总的坡度和上下连接点的接口问题，防止标高错位。 6.3.9.2、操作要点 （ 1 ）管道安装： ① 水平管道安装： A 、支架安装规则：由于卡箍式离心铸铁管道连接是无承口对接，依靠不锈钢卡箍连接。接口不能承受垂直于轴向的剪切力和轴向的拉力，所以，安装管道时要求每根管设两个支架，距接口不大于 300mm ，一个为固定支架、一个为滑动支架，保证每根管道轴向固定，又可抵抗垂直方向剪切力。若在 3.0 米长直管范围内有多个配件连接时，则每个短管各加一个支架（吊）架，并且支架和吊架相间隔。水平方向有三通或四通，应在该管件部位加一个固定支架，防止轴向反冲击力冲开管件。 B 、支架安装：确定好管道安装的顺序和部位，依施工图管道标高确定管架...
