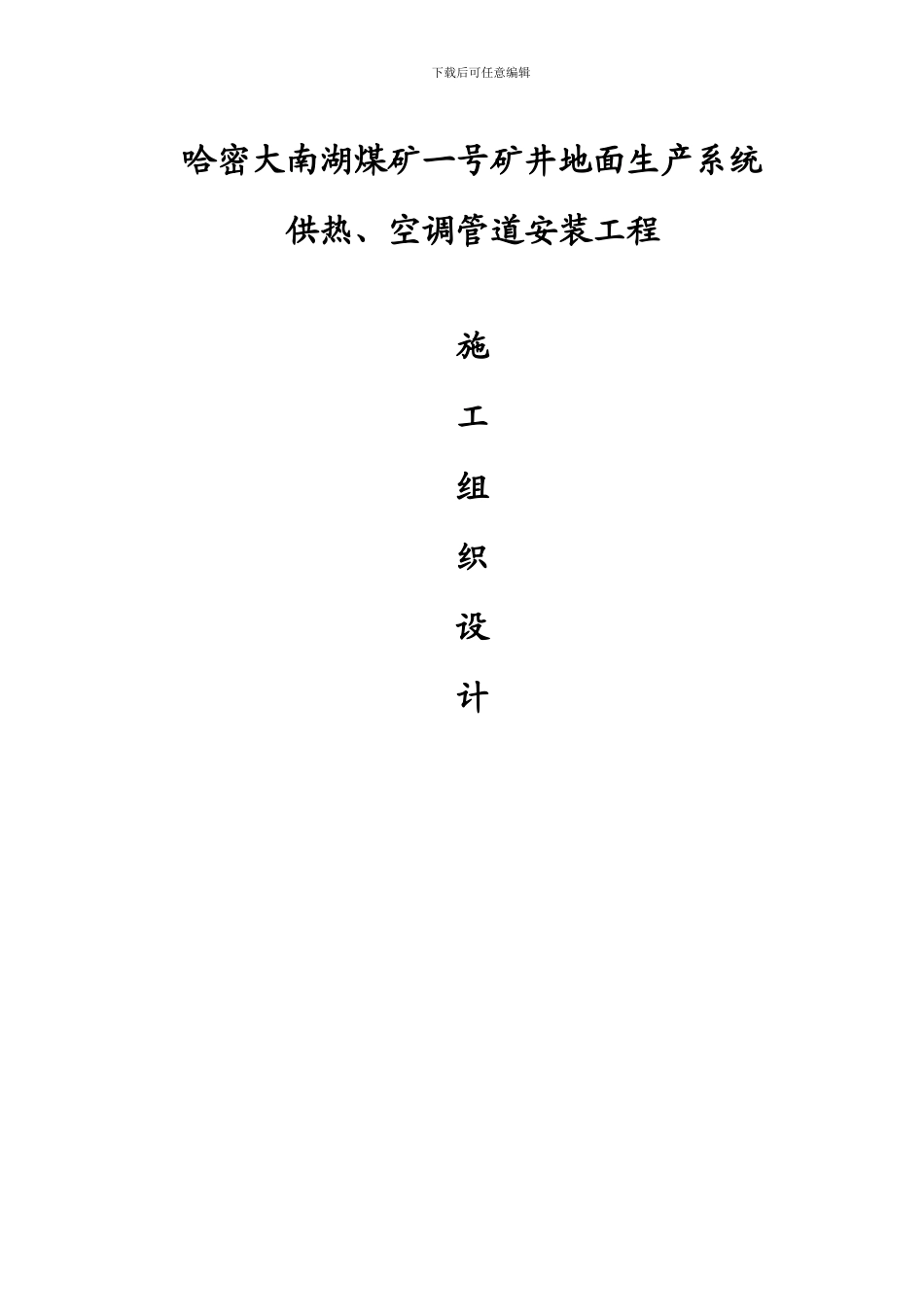

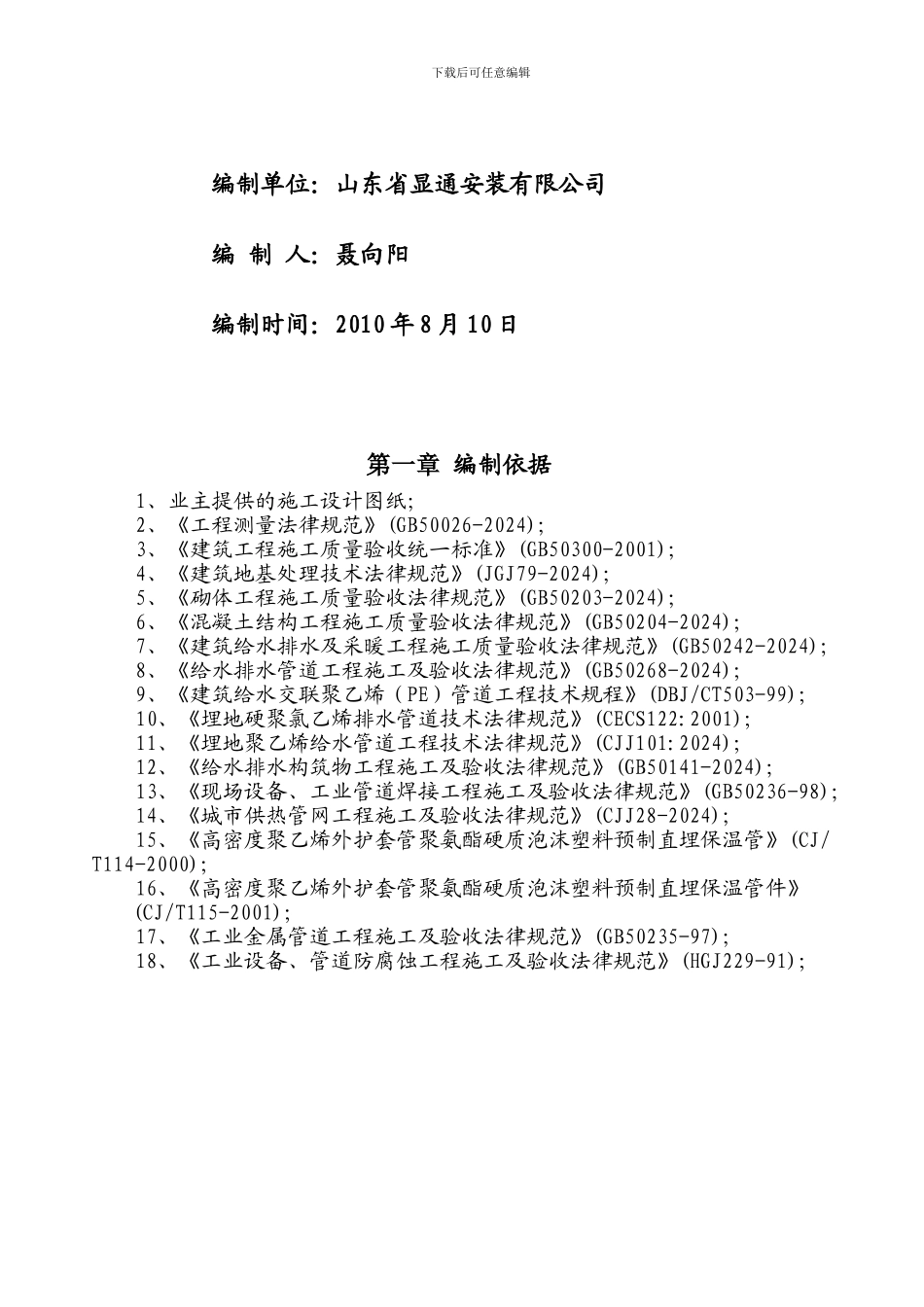

下载后可任意编辑 哈密大南湖煤矿一号矿井地面生产系统供热、空调管道安装工程施工组织设计下载后可任意编辑编制单位：山东省显通安装有限公司编 制 人：聂向阳编制时间：2010 年 8 月 10 日第一章 编制依据1、业主提供的施工设计图纸；2、《工程测量法律规范》(GB50026-2024)；3、《建筑工程施工质量验收统一标准》(GB50300-2001)；4、《建筑地基处理技术法律规范》(JGJ79-2024)；5、《砌体工程施工质量验收法律规范》(GB50203-2024)；6、《混凝土结构工程施工质量验收法律规范》(GB50204-2024)；7、《建筑给水排水及采暖工程施工质量验收法律规范》(GB50242-2024)；8、《给水排水管道工程施工及验收法律规范》(GB50268-2024)；9、《建筑给水交联聚乙烯（PE）管道工程技术规程》(DBJ/CT503-99)；10、《埋地硬聚氯乙烯排水管道技术法律规范》(CECS122:2001)；11、《埋地聚乙烯给水管道工程技术法律规范》(CJJ101:2024)；12、《给水排水构筑物工程施工及验收法律规范》(GB50141-2024)；13、《现场设备、工业管道焊接工程施工及验收法律规范》(GB50236-98)；14、《城市供热管网工程施工及验收法律规范》(CJJ28-2024)；15、《高密度聚乙烯外护套管聚氨酯硬质泡沫塑料预制直埋保温管》(CJ/T114-2000)；16、《高密度聚乙烯外护套管聚氨酯硬质泡沫塑料预制直埋保温管件》(CJ/T115-2001)；17、《工业金属管道工程施工及验收法律规范》(GB50235-97)；18、《工业设备、管道防腐蚀工程施工及验收法律规范》(HGJ229-91)；下载后可任意编辑19、现场的施工环境情况调查。第二章 工程概况一、 工程简介本工程位于哈密鲁能大南湖煤矿一号矿井工业场地内，地处大南湖戈壁滩，距哈密市 84 公里。哈密大南湖煤矿一号矿井地面生产系统土建安装工程，施工包括工业场地供热空调管道地沟、工业场地室外热力管网、消防、给水、自动喷淋、工业场地地面排水管路及压风管路等。（一）、工业场地室外热力管网工程工业场地室外热力管网工程我单位承担副井标段及地沟内管道的施工：1、供暖及空调管道部分供暖管道采纳地沟敷设，其余供暖及空调管道均采纳无补偿直埋敷设，沟槽底部砂垫层厚度为 200mm，保温管上部覆盖砂层 150-200mm 厚。管网工作压力为1.0Mpa，管道采纳无缝钢管，材质为 20#，管道经清除表面污物锈蚀后刷樟丹两遍防腐。直埋管道保温采纳聚氨酯保温层，保护层为高密度聚乙烯外套管，地沟内敷设的管道采纳超细玻璃棉管壳保温，保护层为三油两布。2...
