美院教学楼基础施工方案VIP免费

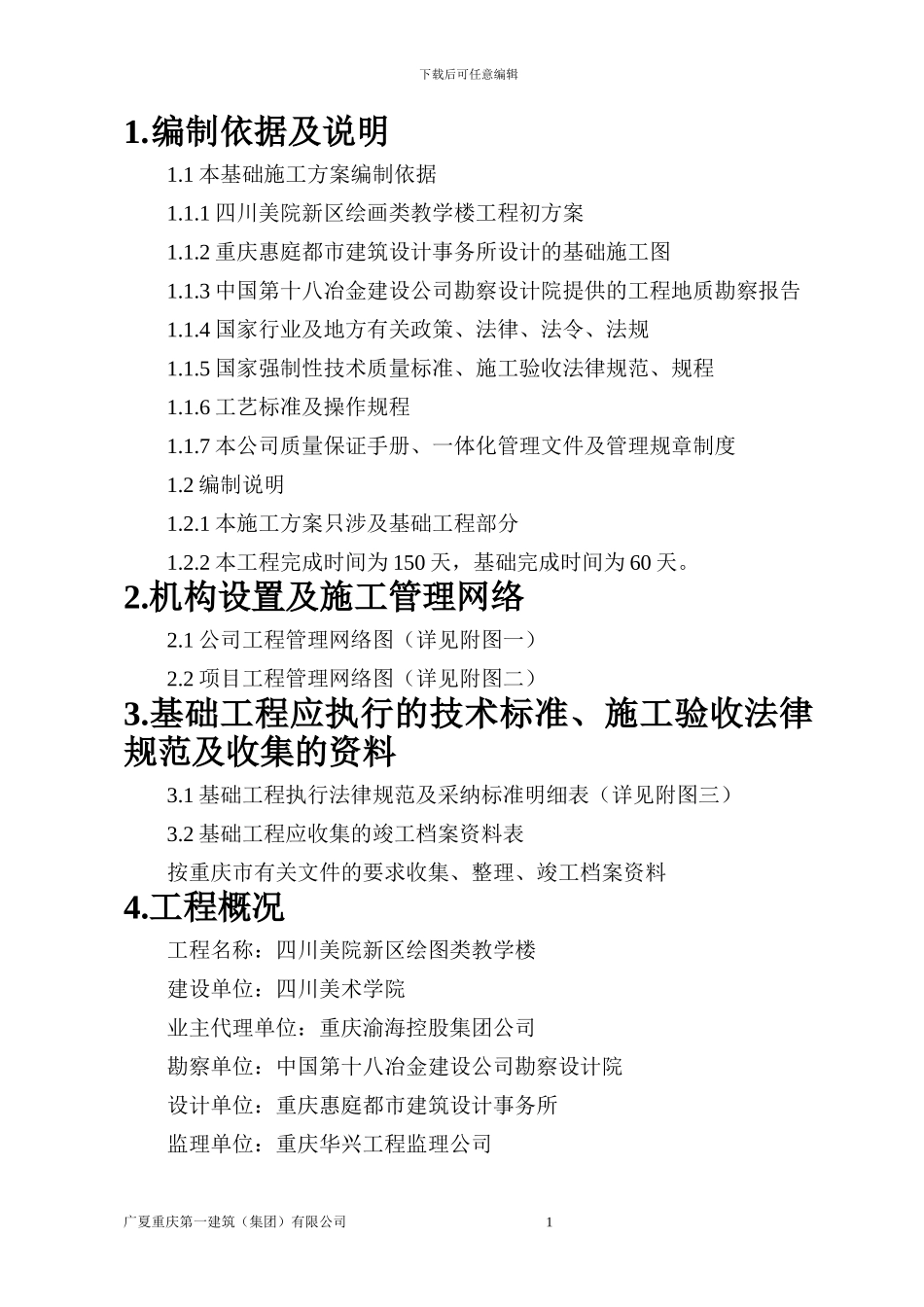

美院教学楼基础施工方案_第1页
1/29

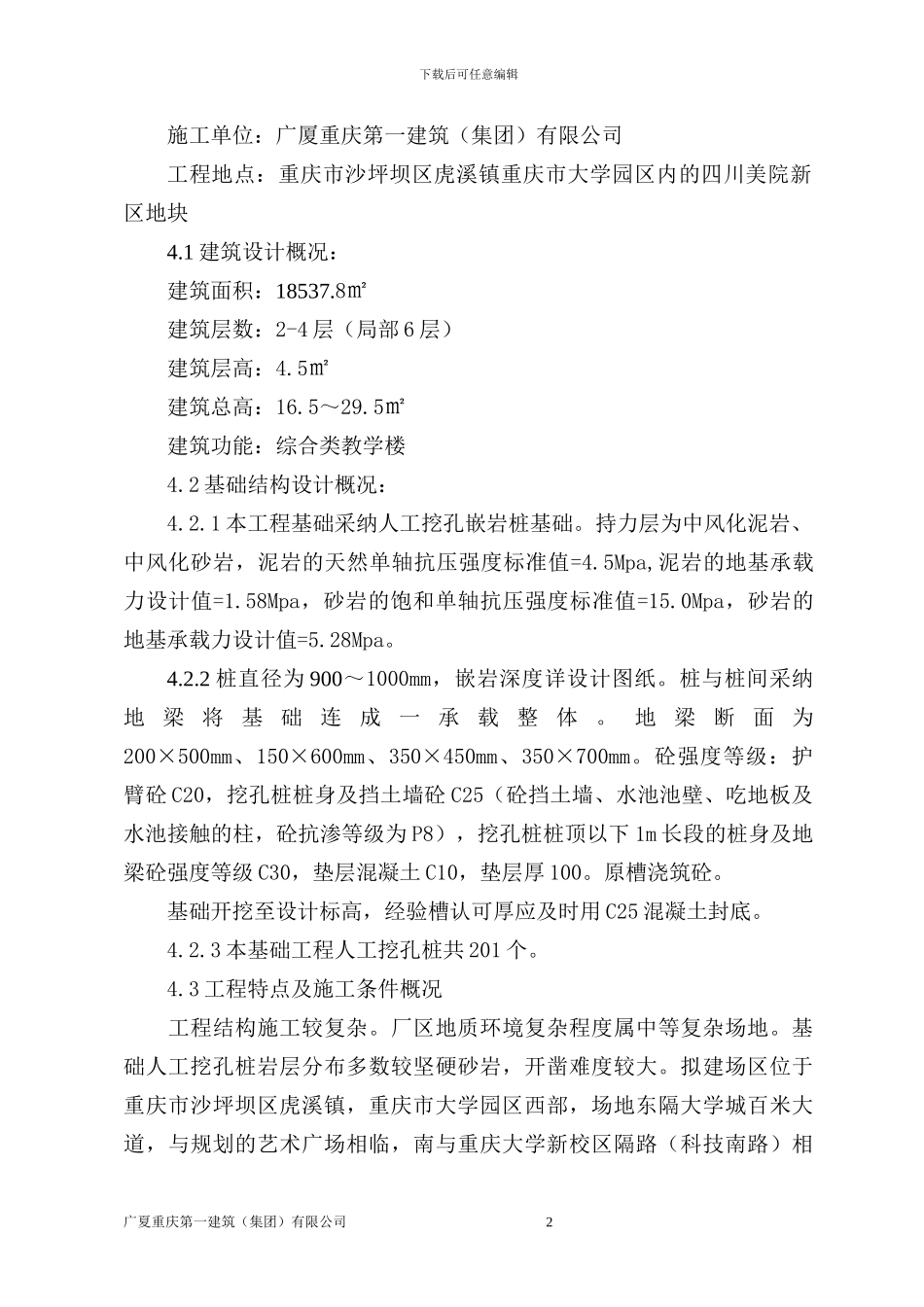

美院教学楼基础施工方案_第2页
2/29
美院教学楼基础施工方案_第3页
3/29
下载后可任意编辑1.编制依据及说明1.1 本基础施工方案编制依据1.1.1 四川美院新区绘画类教学楼工程初方案1.1.2 重庆惠庭都市建筑设计事务所设计的基础施工图1.1.3 中国第十八冶金建设公司勘察设计院提供的工程地质勘察报告1.1.4 国家行业及地方有关政策、法律、法令、法规1.1.5 国家强制性技术质量标准、施工验收法律规范、规程1.1.6 工艺标准及操作规程1.1.7 本公司质量保证手册、一体化管理文件及管理规章制度1.2 编制说明1.2.1 本施工方案只涉及基础工程部分1.2.2 本工程完成时间为 150 天,基础完成时间为 60 天。2.机构设置及施工管理网络2.1 公司工程管理网络图(详见附图一)2.2 项目工程管理网络图(详见附图二)3.基础工程应执行的技术标准、施工验收法律规范及收集的资料3.1 基础工程执行法律规范及采纳标准明细表(详见附图三)3.2 基础工程应收集的竣工档案资料表按重庆市有关文件的要求收集、整理、竣工档案资料4.工程概况工程名称:四川美院新区绘图类教学楼建设单位:四川美术学院业主代理单位:重庆渝海控股集团公司勘察单位:中国第十八冶金建设公司勘察设计院设计单位:重庆惠庭都市建筑设计事务所监理单位:重庆华兴工程监理公司广夏重庆第一建筑(集团)有限公司 1 下载后可任意编辑施工单位:广厦重庆第一建筑(集团)有限公司工程地点:重庆市沙坪坝区虎溪镇重庆市大学园区内的四川美院新区地块4.1 建筑设计概况:建筑面积:18537.8㎡建筑层数:2-4 层(局部 6 层)建筑层高:4.5㎡建筑总高:16.5~29.5㎡建筑功能:综合类教学楼4.2 基础结构设计概况:4.2.1 本工程基础采纳人工挖孔嵌岩桩基础。持力层为中风化泥岩、中风化砂岩,泥岩的天然单轴抗压强度标准值=4.5Mpa,泥岩的地基承载力设计值=1.58Mpa,砂岩的饱和单轴抗压强度标准值=15.0Mpa,砂岩的地基承载力设计值=5.28Mpa。4.2.2 桩直径为 900~1000mm,嵌岩深度详设计图纸。桩与桩间采纳地梁将基础连成一承载整体。地梁断面为200×500mm、150×600mm、350×450mm、350×700mm。砼强度等级:护臂砼 C20,挖孔桩桩身及挡土墙砼 C25(砼挡土墙、水池池壁、吃地板及水池接触的柱,砼抗渗等级为 P8),挖孔桩桩顶以下 1m 长段的桩身及地梁砼强度等级 C30,垫层混凝土 C10,垫层厚 100。原槽浇筑砼。 基础开挖至设计标高,经验槽认可厚应及时用 C25 混凝土封底。 4.2.3 本基础工程人工挖孔桩共 201 个。 4.3 工程特点及施工条...
