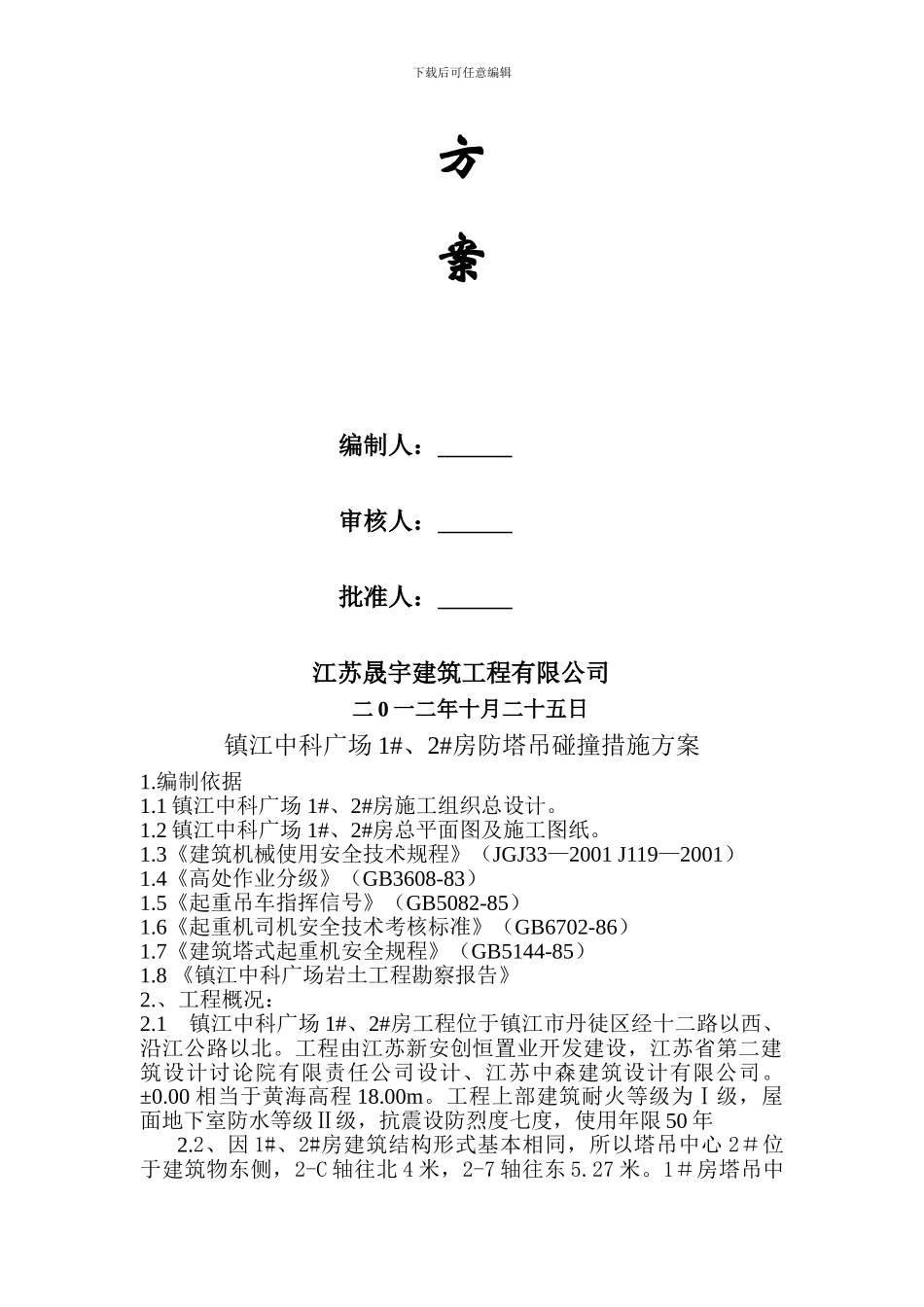

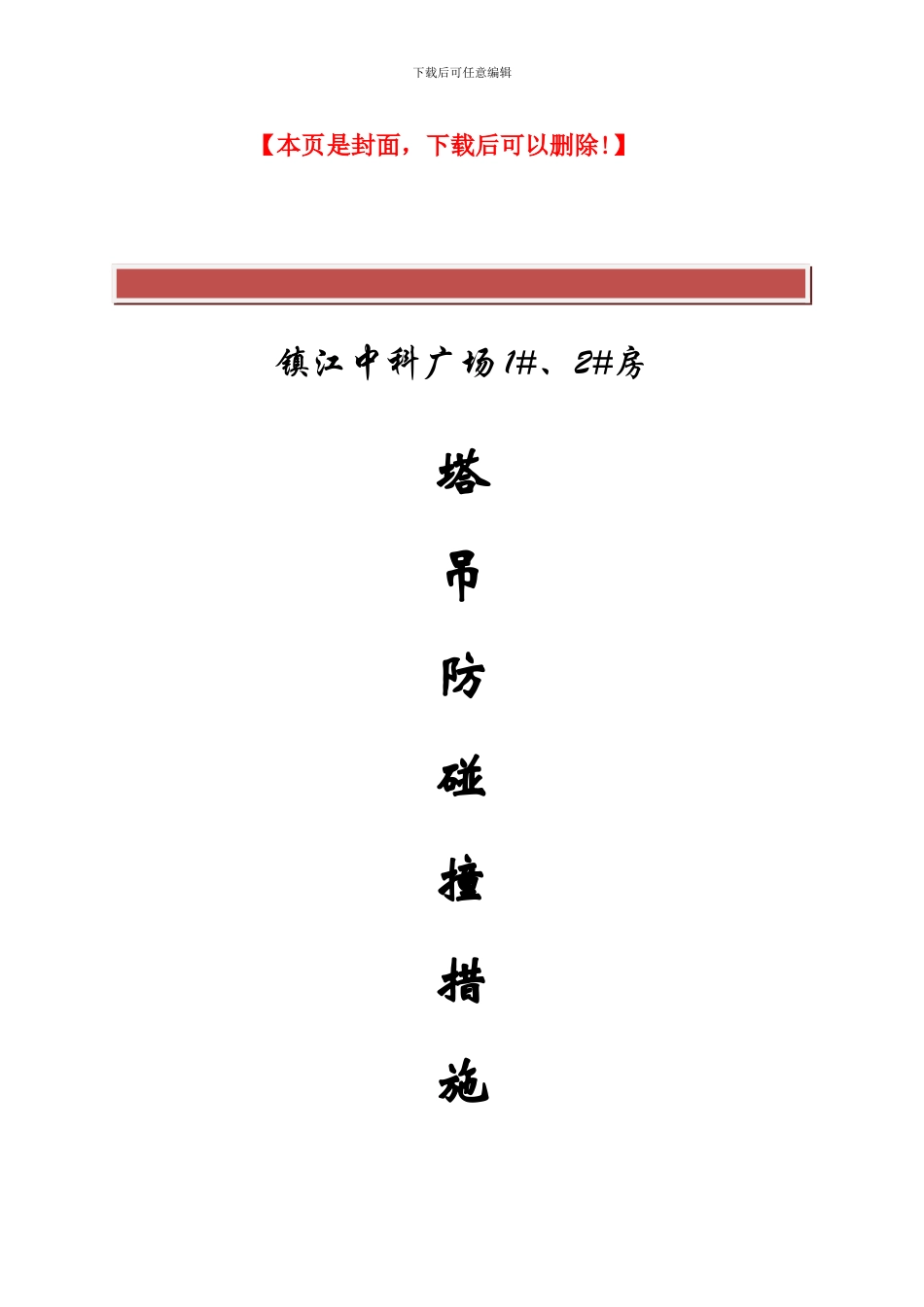

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】镇江中科广场 1#、2#房塔吊防碰撞措施下载后可任意编辑方案编制人： 审核人： 批准人： 江苏晟宇建筑工程有限公司 二 0 一二年十月二十五日 镇江中科广场 1#、2#房防塔吊碰撞措施方案1.编制依据1.1 镇江中科广场 1#、2#房施工组织总设计。 1.2 镇江中科广场 1#、2#房总平面图及施工图纸。1.3《建筑机械使用安全技术规程》（JGJ33—2001 J119—2001） 1.4《高处作业分级》（GB3608-83）1.5《起重吊车指挥信号》（GB5082-85） 1.6《起重机司机安全技术考核标准》（GB6702-86）1.7《建筑塔式起重机安全规程》（GB5144-85）1.8 《镇江中科广场岩土工程勘察报告》2.、工程概况：2.1 镇江中科广场 1#、2#房工程位于镇江市丹徒区经十二路以西、沿江公路以北。工程由江苏新安创恒置业开发建设，江苏省第二建筑设计讨论院有限责任公司设计、江苏中森建筑设计有限公司。±0.00 相当于黄海高程 18.00m。工程上部建筑耐火等级为Ⅰ级，屋面地下室防水等级Ⅱ级，抗震设防烈度七度，使用年限 50 年2.2、因 1#、2#房建筑结构形式基本相同，所以塔吊中心 2＃位于建筑物东侧，2-C 轴往北 4 米，2-7 轴往东 5.27 米。1＃房塔吊中下载后可任意编辑心位于建筑物东侧，1-6 轴往东 5 米，A-Y 轴往北 4 米。1#房塔吊基础持力层设置在粉质粘土层（参照地质勘探报告），塔 吊 基 础 底 标 高 位 于 -7.4 处 ， 基 坑 开 挖 深 度 6.3m 左 右 ，fak=210kpa,基本满足厂家技术要求（参见厂家设计）。2#房塔吊基础持力层设置在土层（参照地质勘探报告），塔吊基础底标高位于-7.5 米处，基坑开挖深度 6.1m 左右，fak=210kpa，基本满足厂家技术要求（参见厂家设计）。2.2、本工程现有 1 台 QTZ40 塔机、1 台 QTZ50 塔机。3. 塔吊设计方案3.1 塔吊平面布置 3.1.1 平面布置原则 3.1.1.1 塔吊施工消灭死角。3.1.1.2 塔吊相互之间不干涉（不碰臂）。 3.1.1.3 便于安装和拆卸。 3.1.2.5 塔吊基础与住宅楼轴线平行。 3.1.2.6 塔吊具体平面见施工现场总平面布置图。3.2 塔吊附属设施 3.2.1 塔吊专用电箱：为了满足塔吊正常工作，塔吊必须配备专用电箱，项目应根据塔吊的定位对塔吊电箱合理布置，塔吊专用电箱距塔吊中心不得大于 5 米。4. 施工准备 4.1 现场前期准备 ...
