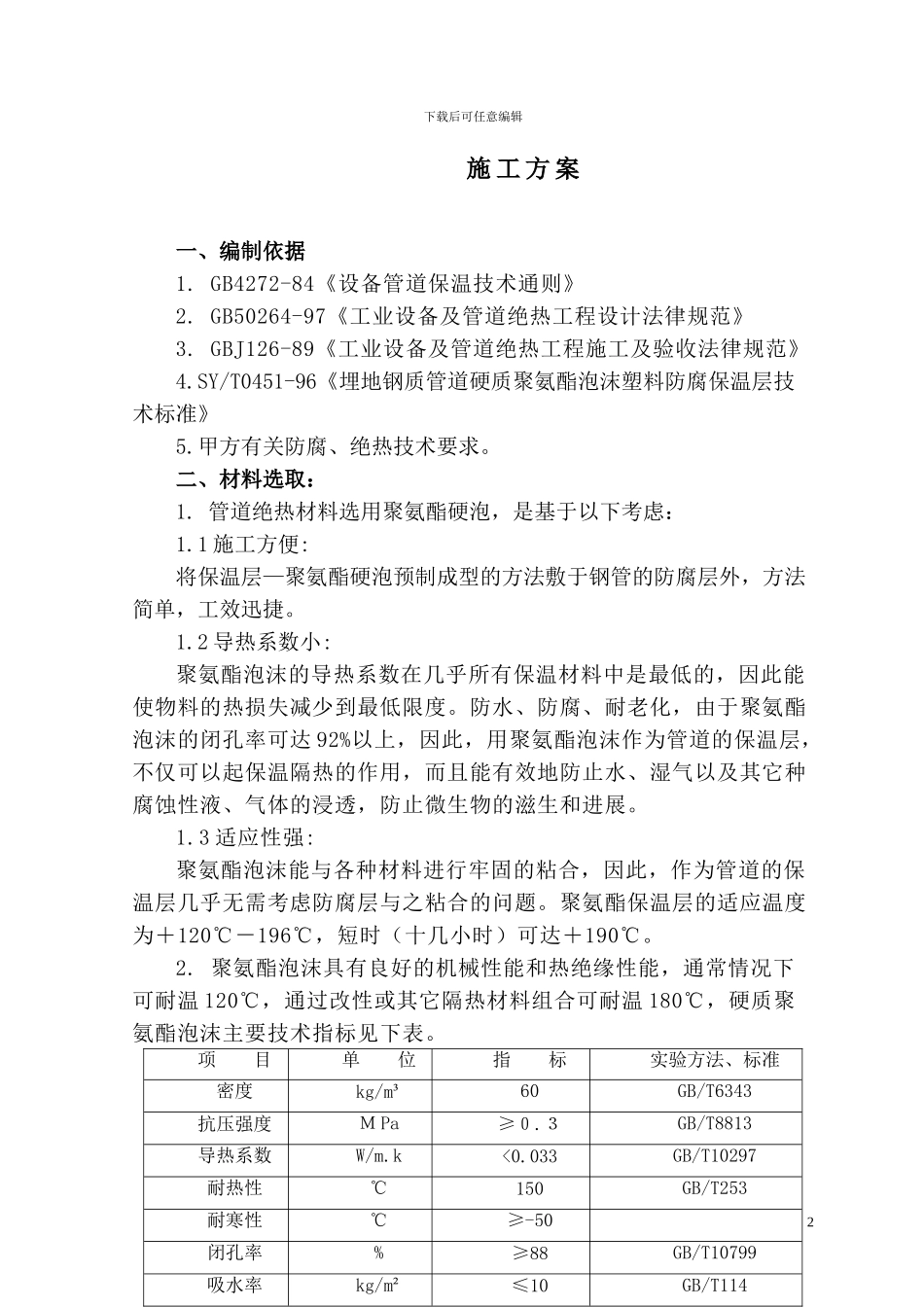

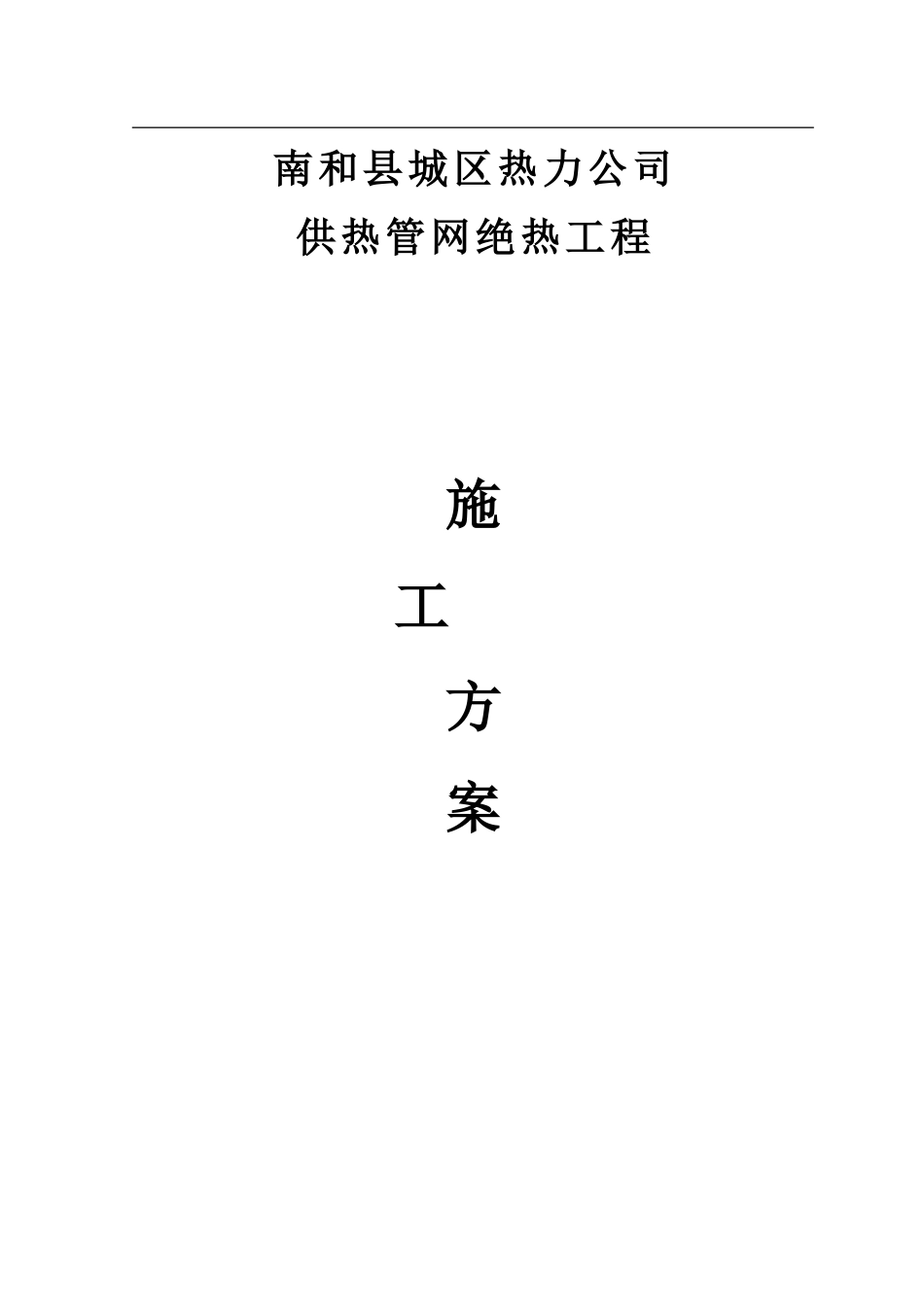

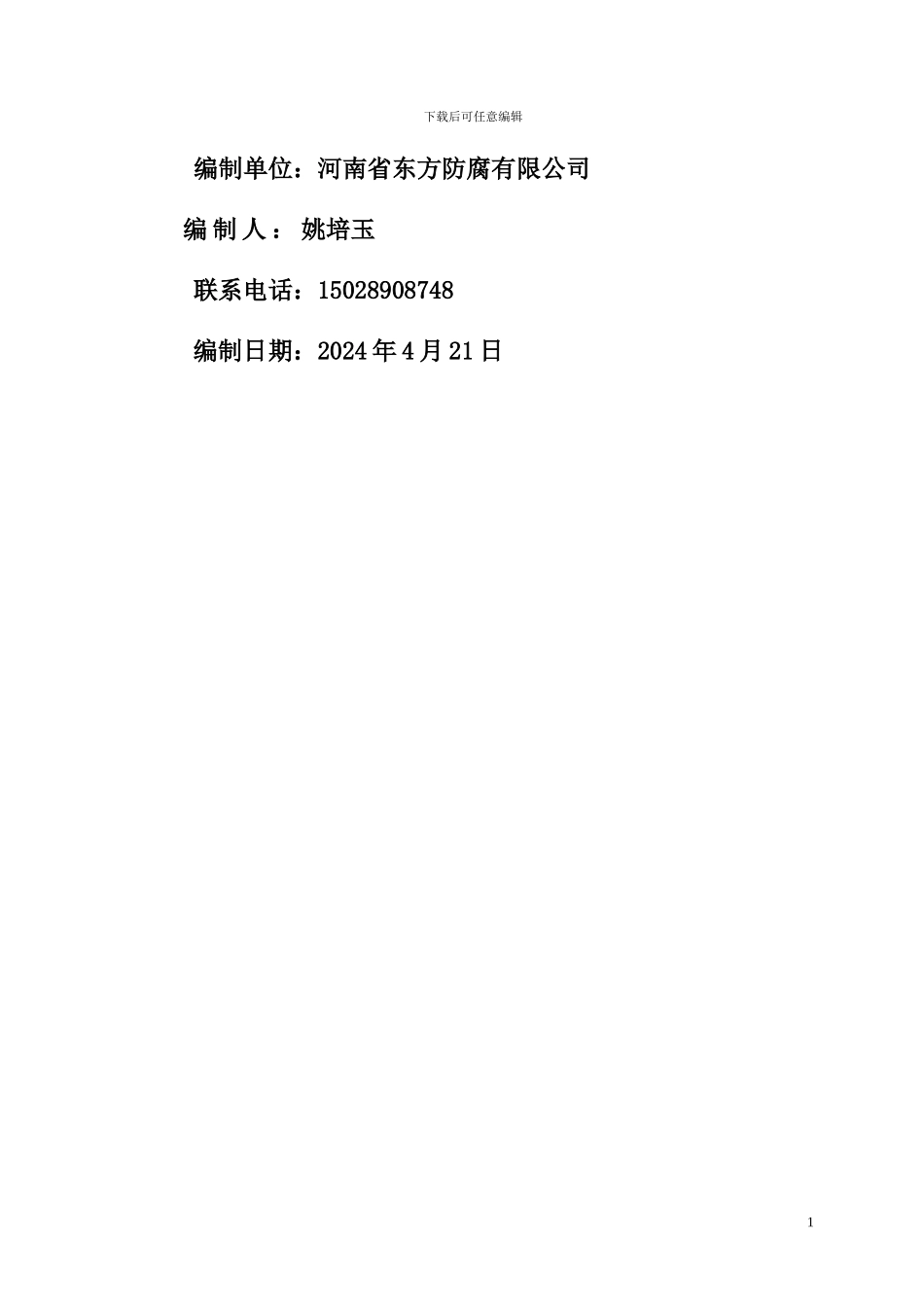

南和县城区热力公司供热管网绝热工程施工方案下载后可任意编辑编制单位：河南省东方防腐有限公司编 制 人 ： 姚培玉联系电话：15028908748编制日期：2024 年 4 月 21 日1下载后可任意编辑 施 工 方 案一、编制依据1. GB4272-84《设备管道保温技术通则》2. GB50264-97《工业设备及管道绝热工程设计法律规范》3. GBJ126-89《工业设备及管道绝热工程施工及验收法律规范》4.SY/T0451-96《埋地钢质管道硬质聚氨酯泡沫塑料防腐保温层技术标准》5.甲方有关防腐、绝热技术要求。二、材料选取：1. 管道绝热材料选用聚氨酯硬泡，是基于以下考虑：1.1 施工方便:将保温层—聚氨酯硬泡预制成型的方法敷于钢管的防腐层外，方法简单，工效迅捷。1.2 导热系数小:聚氨酯泡沫的导热系数在几乎所有保温材料中是最低的，因此能使物料的热损失减少到最低限度。防水、防腐、耐老化，由于聚氨酯泡沫的闭孔率可达 92%以上，因此，用聚氨酯泡沫作为管道的保温层，不仅可以起保温隔热的作用，而且能有效地防止水、湿气以及其它种腐蚀性液、气体的浸透，防止微生物的滋生和进展。1.3 适应性强:聚氨酯泡沫能与各种材料进行牢固的粘合，因此，作为管道的保温层几乎无需考虑防腐层与之粘合的问题。聚氨酯保温层的适应温度为＋120℃－196℃，短时（十几小时）可达＋190℃。2. 聚氨酯泡沫具有良好的机械性能和热绝缘性能，通常情况下可耐温 120℃，通过改性或其它隔热材料组合可耐温 180℃，硬质聚氨酯泡沫主要技术指标见下表。项 目单 位指 标实验方法、标准密度kg/m³60GB/T6343抗压强度Ｍ Pa≥０.３GB/T8813导热系数W/m.k<0.033GB/T10297耐热性℃150GB/T253耐寒性℃≥-50闭孔率%≥88GB/T10799吸水率kg/m²≤10GB/T1142下载后可任意编辑3.保护层安装选择（缠绕型玻璃钢）：3.1 缠绕型玻璃钢外保护层是玻璃纤维增强树脂缠绕而成，具有很高的机械强度和优良的耐腐蚀性能。它能保护管材在运输、安装及使用中不受外界因素引起的破坏。（技术指标见下表） 3.2 将裁制好的缠绕型玻璃钢敷设在绝热层表面后,在其两端用铝箔胶带绞紧,使护壳紧贴绝热层. 绝热层表面如有不平之处,应先进行修整,防止铝箔玻璃钢在绞紧时发生扭曲变形,或被隆起而与绝热层产生离缝。安装中，每节护壳，要结合紧密。3.3 环向接缝和轴向接缝的设置应符合要求。接缝应严密、平整，环向套接一般为 50mm，环向搭接宜顺管路坡向，即环向搭口应向下。水平管道的纵向接缝位置不得布置在...
