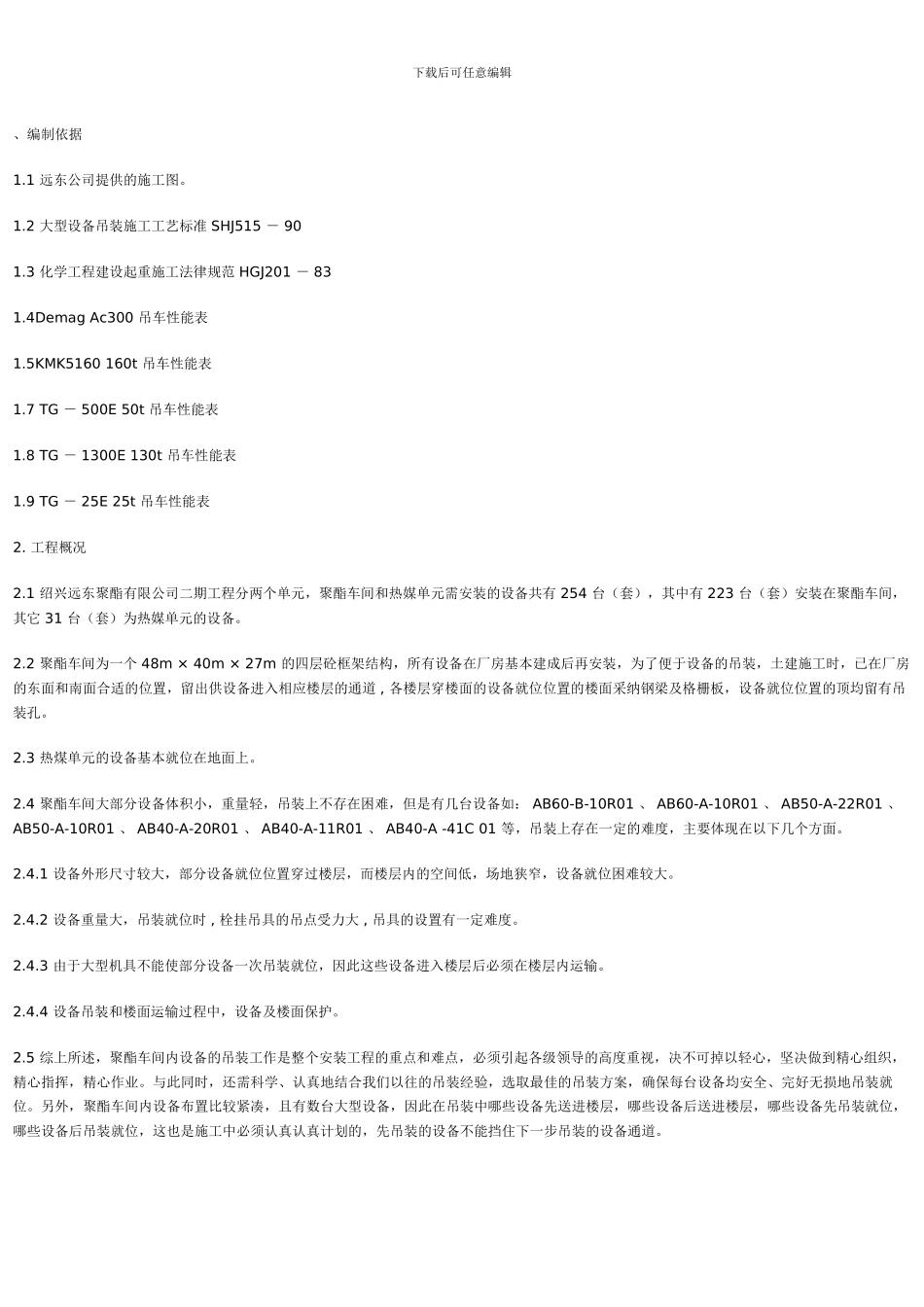

下载后可任意编辑、编制依据 1.1 远东公司提供的施工图。 1.2 大型设备吊装施工工艺标准 SHJ515 － 90 1.3 化学工程建设起重施工法律规范 HGJ201 － 83 1.4Demag Ac300 吊车性能表 1.5KMK5160 160t 吊车性能表 1.7 TG － 500E 50t 吊车性能表 1.8 TG － 1300E 130t 吊车性能表 1.9 TG － 25E 25t 吊车性能表 2. 工程概况 2.1 绍兴远东聚酯有限公司二期工程分两个单元，聚酯车间和热媒单元需安装的设备共有 254 台（套），其中有 223 台（套）安装在聚酯车间，其它 31 台（套）为热媒单元的设备。 2.2 聚酯车间为一个 48m × 40m × 27m 的四层砼框架结构，所有设备在厂房基本建成后再安装，为了便于设备的吊装，土建施工时，已在厂房的东面和南面合适的位置，留出供设备进入相应楼层的通道 , 各楼层穿楼面的设备就位位置的楼面采纳钢梁及格栅板，设备就位位置的顶均留有吊装孔。 2.3 热煤单元的设备基本就位在地面上。 2.4 聚酯车间大部分设备体积小，重量轻，吊装上不存在困难，但是有几台设备如： AB60-B-10R01 、 AB60-A-10R01 、 AB50-A-22R01 、 AB50-A-10R01 、 AB40-A-20R01 、 AB40-A-11R01 、 AB40-A -41C 01 等，吊装上存在一定的难度，主要体现在以下几个方面。 2.4.1 设备外形尺寸较大，部分设备就位位置穿过楼层，而楼层内的空间低，场地狭窄，设备就位困难较大。 2.4.2 设备重量大，吊装就位时 , 栓挂吊具的吊点受力大 , 吊具的设置有一定难度。 2.4.3 由于大型机具不能使部分设备一次吊装就位，因此这些设备进入楼层后必须在楼层内运输。 2.4.4 设备吊装和楼面运输过程中，设备及楼面保护。 2.5 综上所述，聚酯车间内设备的吊装工作是整个安装工程的重点和难点，必须引起各级领导的高度重视，决不可掉以轻心，坚决做到精心组织，精心指挥，精心作业。与此同时，还需科学、认真地结合我们以往的吊装经验，选取最佳的吊装方案，确保每台设备均安全、完好无损地吊装就位。另外，聚酯车间内设备布置比较紧凑，且有数台大型设备，因此在吊装中哪些设备先送进楼层，哪些设备后送进楼层，哪些设备先吊装就位，哪些设备后吊装就位，这也是施工中必须认真认真计划的，先吊装的设备不能挡住下一步吊装的设备通道。 下载后可任意编辑3. 设备的吊装方法 3.1 设备吊装的总体原则： 设备的吊装依据先重后轻，先内后外的顺序，对于吊车不能一次吊...
