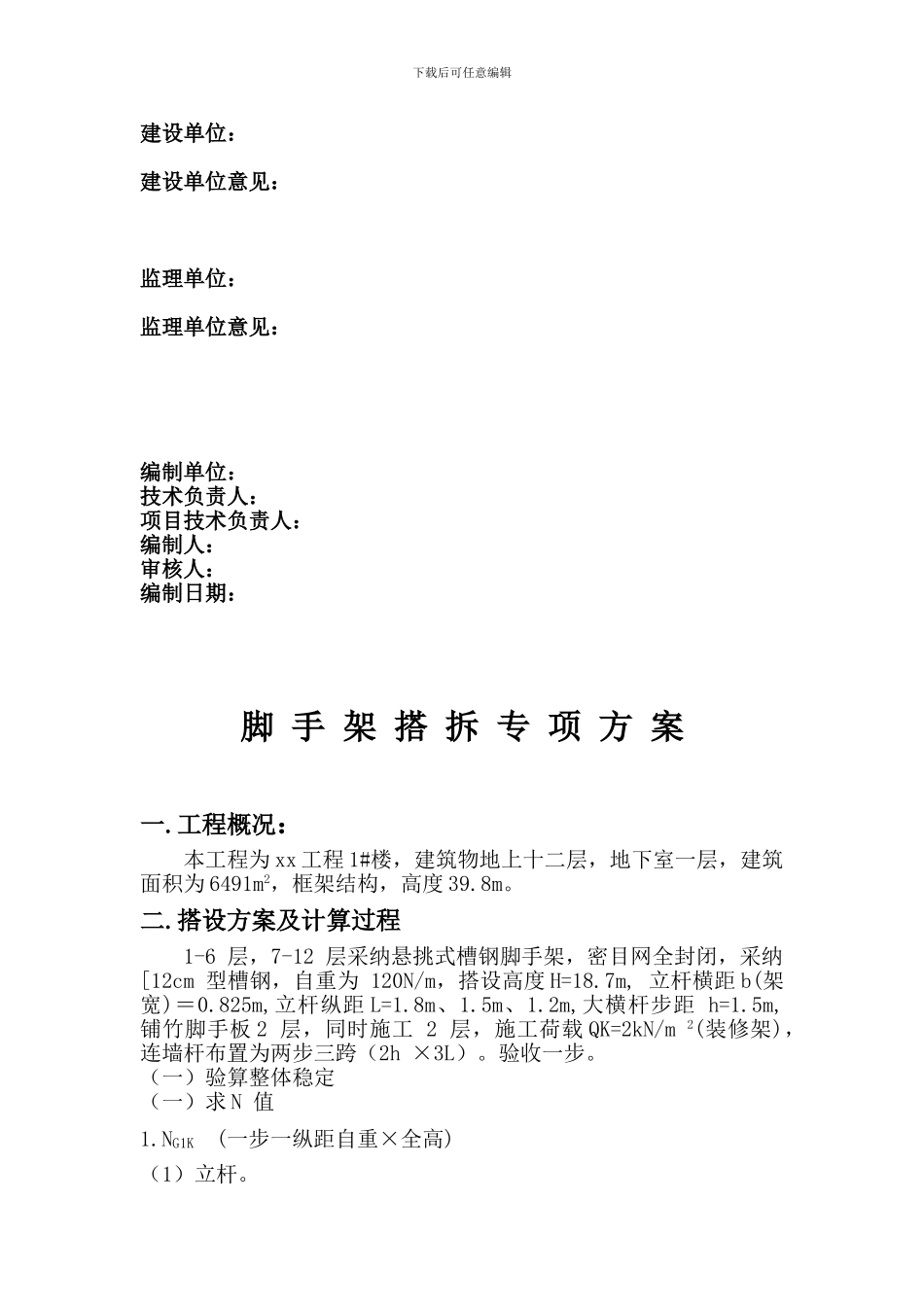

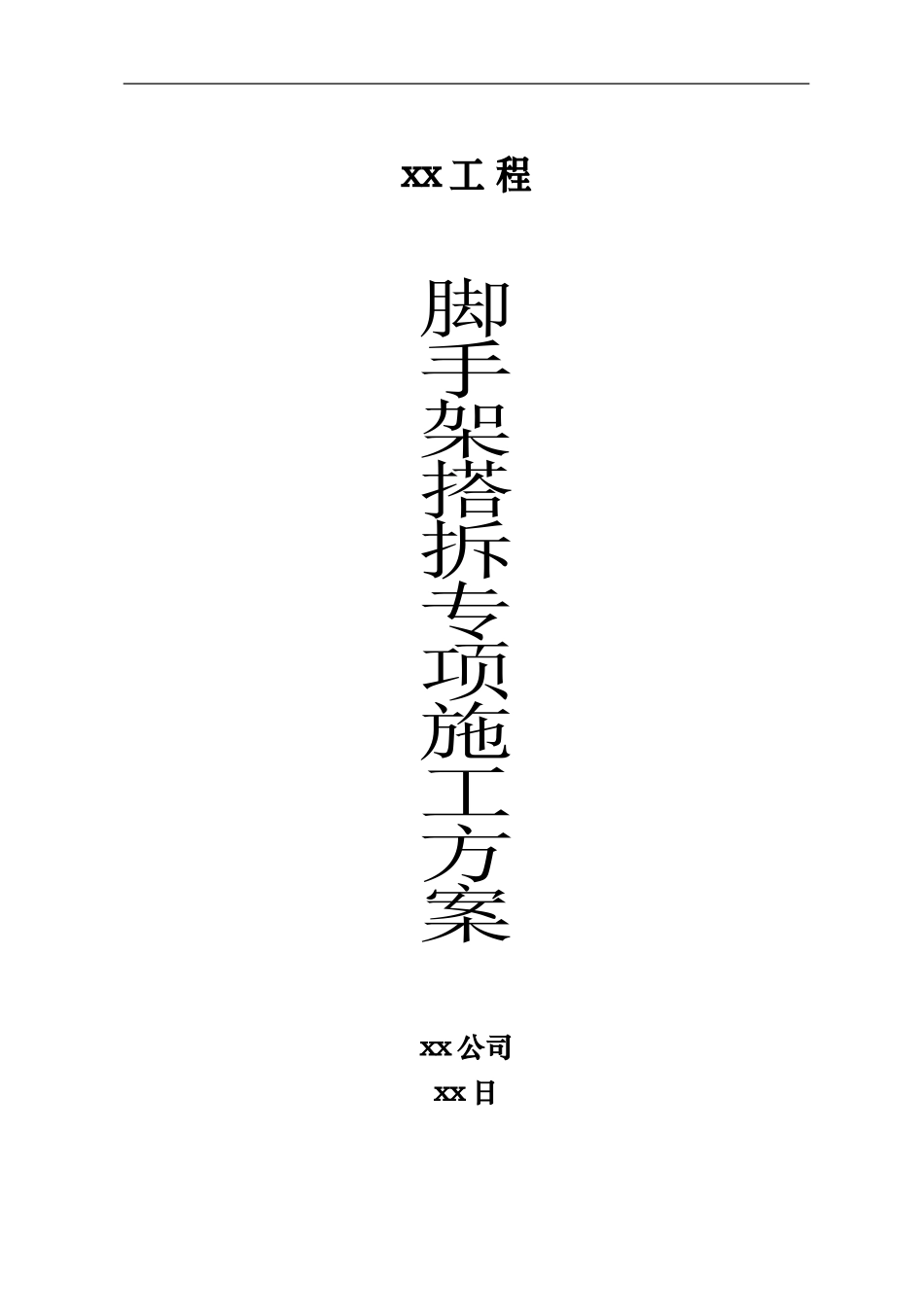

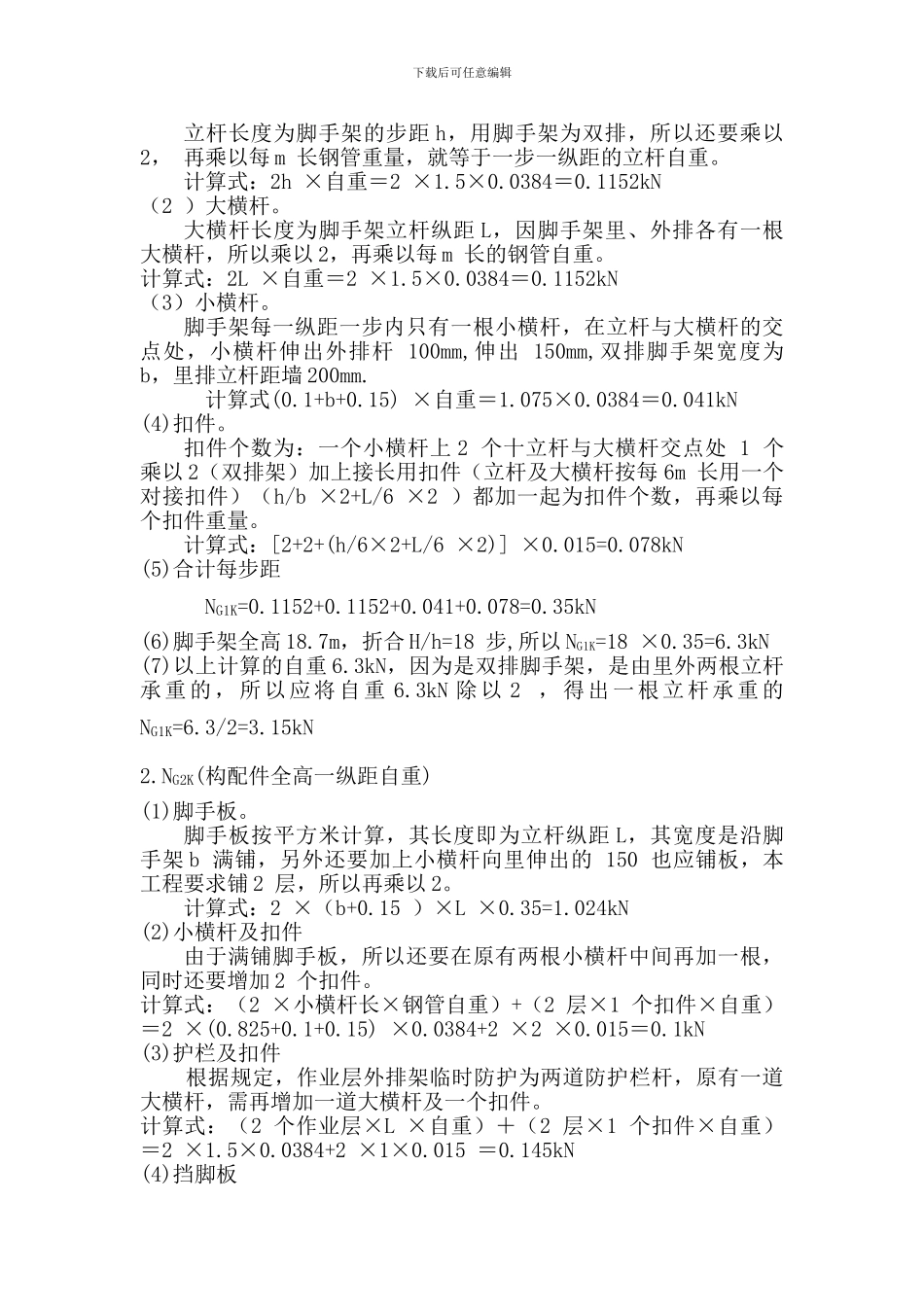

xx 工 程脚手架搭拆专项施工方案xx 公司xx 日下载后可任意编辑建设单位:建设单位意见:监理单位:监理单位意见:编制单位:技术负责人:项目技术负责人:编制人:审核人:编制日期:脚 手 架 搭 拆 专 项 方 案一.工程概况: 本工程为 xx 工程 1#楼,建筑物地上十二层,地下室一层,建筑面积为 6491m2,框架结构,高度 39.8m。 二.搭设方案及计算过程 1-6 层,7-12 层采纳悬挑式槽钢脚手架,密目网全封闭,采纳[12cm 型槽钢,自重为 120N/m,搭设高度 H=18.7m, 立杆横距 b(架宽)=0.825m,立杆纵距 L=1.8m、1.5m、1.2m,大横杆步距 h=1.5m, 铺竹脚手板 2 层,同时施工 2 层,施工荷载 QK=2kN/m 2(装修架),连墙杆布置为两步三跨(2h ×3L)。验收一步。 (一)验算整体稳定 (一)求 N 值 1.NG1K (一步一纵距自重×全高) (1)立杆。 下载后可任意编辑立杆长度为脚手架的步距 h,用脚手架为双排,所以还要乘以2, 再乘以每 m 长钢管重量,就等于一步一纵距的立杆自重。 计算式:2h ×自重=2 ×1.5×0.0384=0.1152kN (2 )大横杆。大横杆长度为脚手架立杆纵距 L,因脚手架里、外排各有一根大横杆,所以乘以 2,再乘以每 m 长的钢管自重。 计算式:2L ×自重=2 ×1.5×0.0384=0.1152kN(3)小横杆。 脚手架每一纵距一步内只有一根小横杆,在立杆与大横杆的交点处,小横杆伸出外排杆 100mm,伸出 150mm,双排脚手架宽度为b,里排立杆距墙 200mm. 计算式(0.1+b+0.15) ×自重=1.075×0.0384=0.041kN (4)扣件。 扣件个数为:一个小横杆上 2 个十立杆与大横杆交点处 1 个乘以 2(双排架)加上接长用扣件(立杆及大横杆按每 6m 长用一个对接扣件)(h/b ×2+L/6 ×2 )都加一起为扣件个数,再乘以每个扣件重量。 计算式:[2+2+(h/6×2+L/6 ×2)] ×0.015=0.078kN (5)合计每步距 NG1K=0.1152+0.1152+0.041+0.078=0.35kN (6)脚手架全高 18.7m,折合 H/h=18 步,所以 NG1K=18 ×0.35=6.3kN(7)以上计算的自重 6.3kN,因为是双排脚手架,是由里外两根立杆承重的,所以应将自重 6.3kN 除以 2 ,得出一根立杆承重的 NG1K=6.3/2=3.15kN 2.NG2K(构配件全高一纵距自重) (1)脚手板。 脚手板按平方米计算,其长度即为立杆纵距 L,其宽度是沿脚手架 b 满铺,另外还要加上小横杆向里伸出的 150 也应铺板,本工程要求铺 2 层,所以再乘以 2。计算式:2 ...
