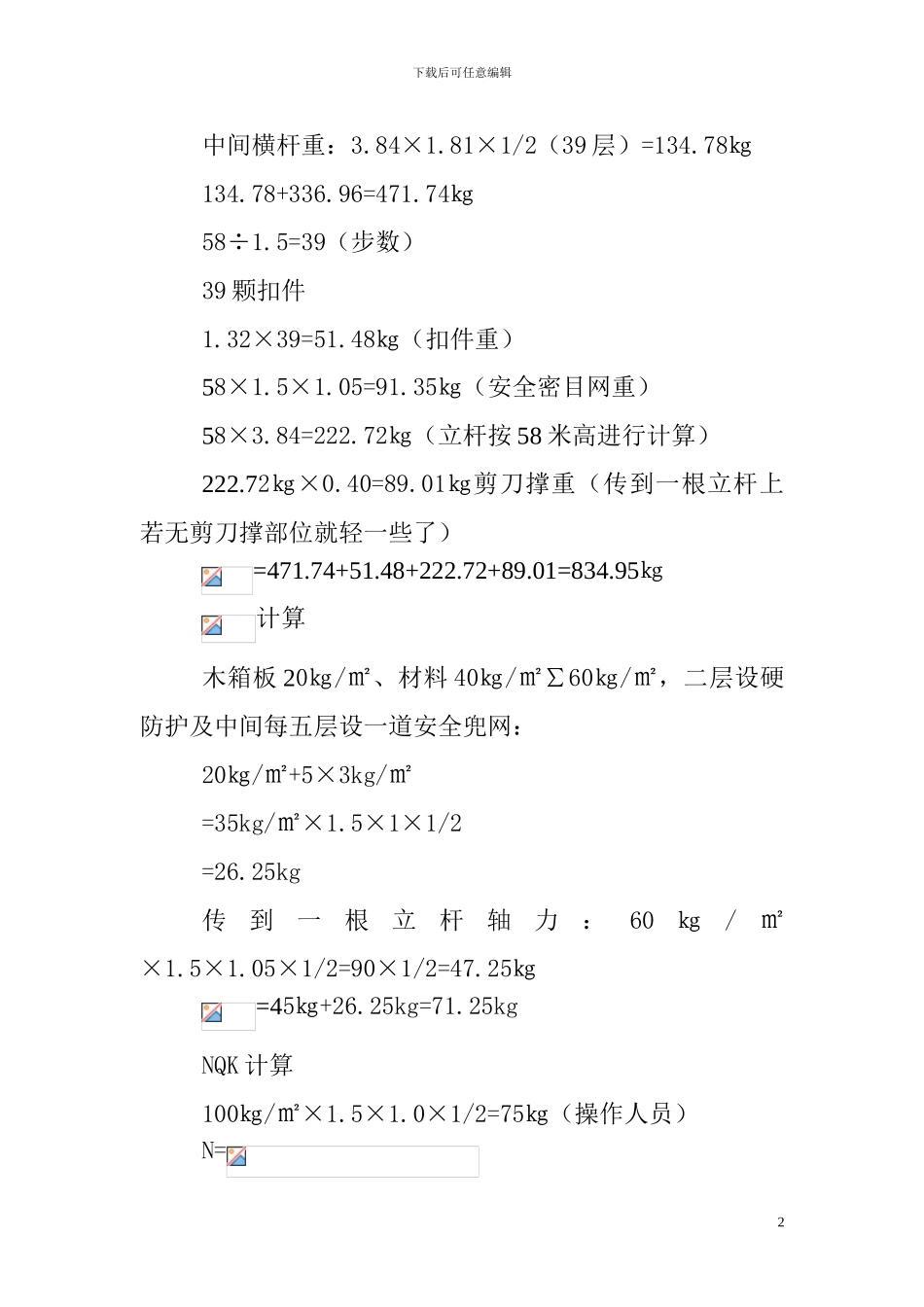

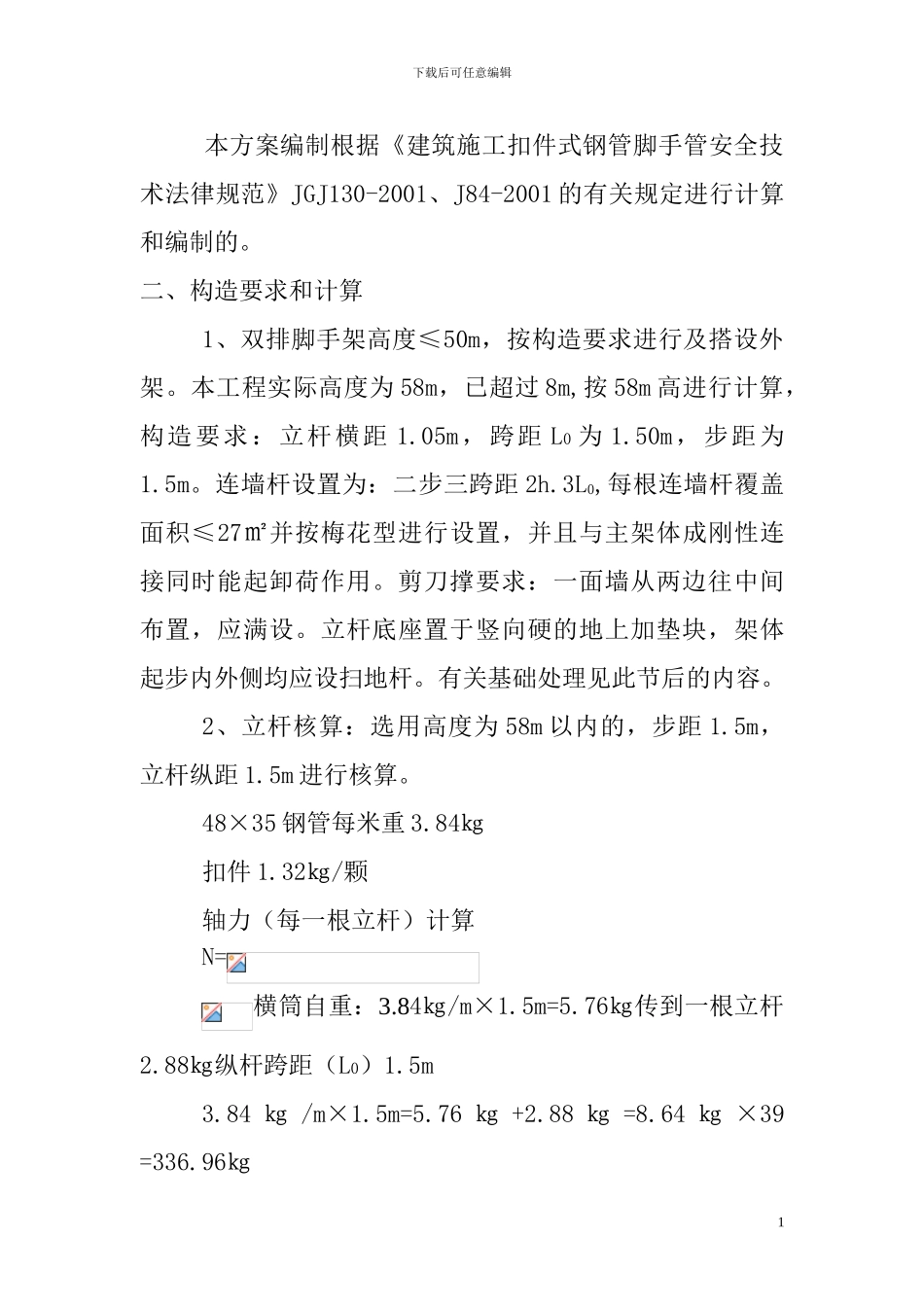

下载后可任意编辑脚手架搭设与拆除施工方案脚手架搭设与拆除施工方案一、工程概况本工程位于内江市东兴区东兴大道东侧，建筑面积 B-8、B-9 楼各为 12113㎡，基础为人工挖孔桩，结构形式为框肢剪力墙结构。消防高度 56.6m，按 58m 高度进行搭投。0下载后可任意编辑 本方案编制根据《建筑施工扣件式钢管脚手管安全技术法律规范》JGJ130-2001、J84-2001 的有关规定进行计算和编制的。二、构造要求和计算1、双排脚手架高度≤50m，按构造要求进行及搭设外架。本工程实际高度为 58m，已超过 8m,按 58m 高进行计算，构造要求：立杆横距 1.05m，跨距 L0 为 1.50m，步距为1.5m。连墙杆设置为：二步三跨距 2h.3L0,每根连墙杆覆盖面积≤27㎡并按梅花型进行设置，并且与主架体成刚性连接同时能起卸荷作用。剪刀撑要求：一面墙从两边往中间布置，应满设。立杆底座置于竖向硬的地上加垫块，架体起步内外侧均应设扫地杆。有关基础处理见此节后的内容。2、立杆核算：选用高度为 58m 以内的，步距 1.5m，立杆纵距 1.5m 进行核算。48×35 钢管每米重 3.84㎏扣件 1.32㎏/颗轴力（每一根立杆）计算N=横筒自重：3.84㎏/m×1.5m=5.76㎏传到一根立杆2.88㎏纵杆跨距（L0）1.5m3.84 ㎏ /m×1.5m=5.76 ㎏ +2.88 ㎏ =8.64 ㎏ ×39 =336.96㎏1下载后可任意编辑中间横杆重：3.84×1.81×1/2（39 层）=134.78㎏134.78+336.96=471.74㎏58÷1.5=39（步数）39 颗扣件1.32×39=51.48㎏（扣件重）58×1.5×1.05=91.35㎏（安全密目网重）58×3.84=222.72㎏（立杆按 58 米高进行计算）222.72㎏×0.40=89.01㎏剪刀撑重（传到一根立杆上若无剪刀撑部位就轻一些了）=471.74+51.48+222.72+89.01=834.95㎏计算木箱板 20㎏/㎡、材料 40㎏/㎡∑60㎏/㎡，二层设硬防护及中间每五层设一道安全兜网：20㎏/㎡+5×3kg/㎡=35kg/㎡×1.5×1×1/2=26.25kg传到一根立杆轴力：60㎏/㎡×1.5×1.05×1/2=90×1/2=47.25㎏=45㎏+26.25kg=71.25kgNQK 计算100㎏/㎡×1.5×1.0×1/2=75㎏（操作人员）N=2下载后可任意编辑=1.2(834.95+47.25)+1.4×157.5=1058.64+220.5=1279.14㎏=12791.4N立杆稳定计算：N/A≤fL0=KMh=1.55×1.56×1.5=3.627m=362.7cmI=1.58cmλ= L0/i=362.7/1.58=229.56查表 c 得： =0.138查 B 表得：A=4.89cm2=489mm2N/A=12791.4÷(0.138×489)=189.54N/＜ 205 N/计算结果有满足使用要求。距极限状态也很接近了，在使用过程中，不可预见的因素很...
