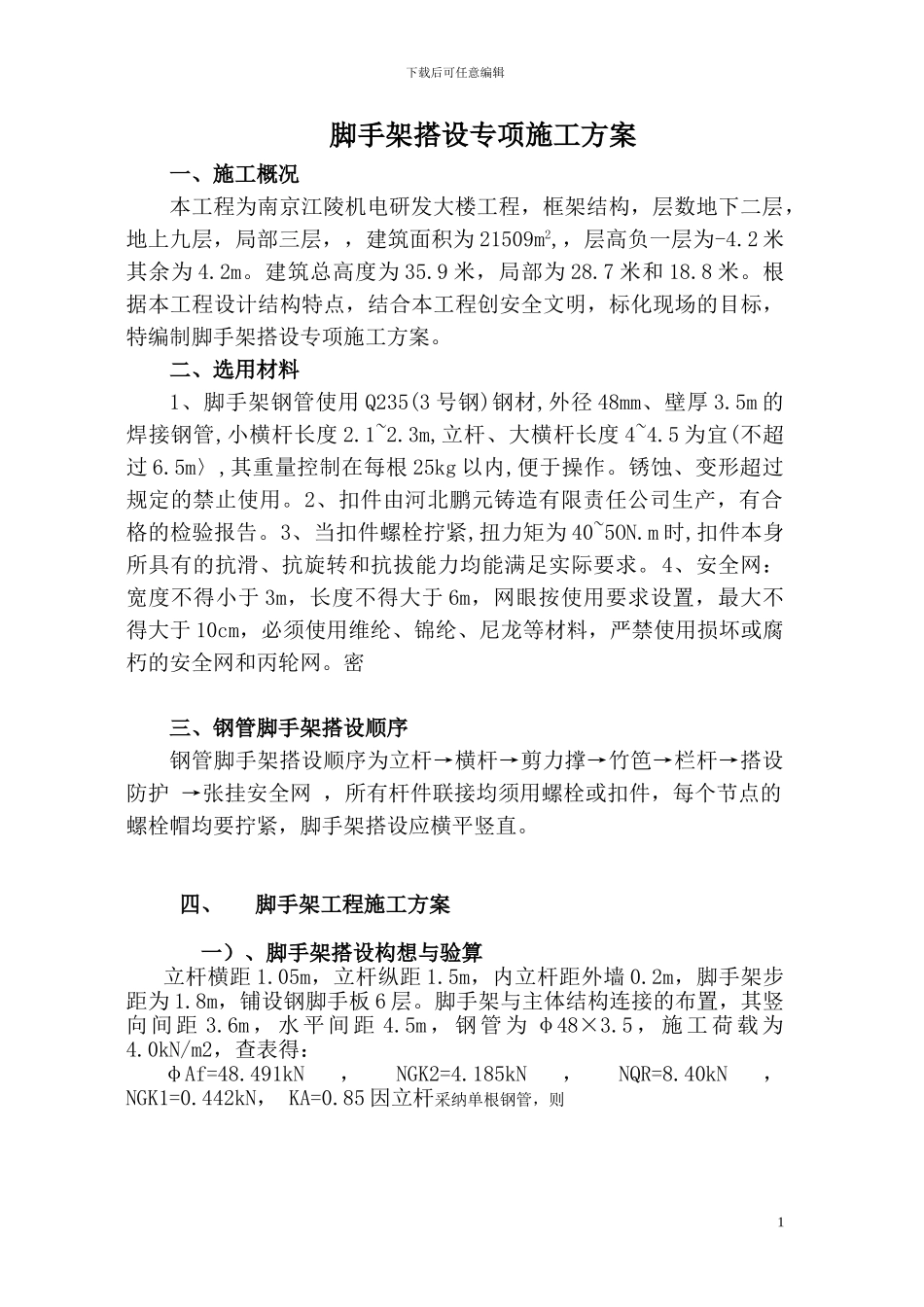

下载后可任意编辑脚手架搭设专项施工方案一、施工概况本工程为南京江陵机电研发大楼工程，框架结构，层数地下二层，地上九层，局部三层，，建筑面积为 21509m2,，层高负一层为-4.2 米其余为 4.2m。建筑总高度为 35.9 米，局部为 28.7 米和 18.8 米。根据本工程设计结构特点，结合本工程创安全文明，标化现场的目标，特编制脚手架搭设专项施工方案。二、选用材料1、脚手架钢管使用 Q235(3 号钢)钢材,外径 48mm、壁厚 3.5m 的焊接钢管,小横杆长度 2.1~2.3m,立杆、大横杆长度 4~4.5 为宜(不超过 6.5m〉,其重量控制在每根 25kg 以内,便于操作。锈蚀、变形超过规定的禁止使用。2、扣件由河北鹏元铸造有限责任公司生产，有合格的检验报告。3、当扣件螺栓拧紧,扭力矩为 40~5ON.m 时,扣件本身所具有的抗滑、抗旋转和抗拔能力均能满足实际要求。4、安全网：宽度不得小于 3m，长度不得大于 6m，网眼按使用要求设置，最大不得大于 10cm，必须使用维纶、锦纶、尼龙等材料，严禁使用损坏或腐朽的安全网和丙轮网。密三、钢管脚手架搭设顺序钢管脚手架搭设顺序为立杆→横杆→剪力撑→竹笆→栏杆→搭设防护 →张挂安全网 ，所有杆件联接均须用螺栓或扣件，每个节点的螺栓帽均要拧紧，脚手架搭设应横平竖直。四、 脚手架工程施工方案一）、脚手架搭设构想与验算立杆横距 1.05m，立杆纵距 1.5m，内立杆距外墙 0.2m，脚手架步距为 1.8m，铺设钢脚手板 6 层。脚手架与主体结构连接的布置，其竖向 间 距 3.6m ， 水 平 间 距 4.5m ， 钢 管 为 φ48×3.5 ， 施 工 荷 载 为4.0kN/m2，查表得：φAf=48.491kN ， NGK2=4.185kN ， NQR=8.40kN ， NGK1=0.442kN， KA=0.85 因立杆采纳单根钢管，则 1下载后可任意编辑 最大允许搭设高度为 m 本工程建筑最大总高度<39.7 米，计划采纳双排落地式钢管脚手架，单钢管作立杆。 因此本工程采纳单钢管作立杆即可满足安全使用要求。1、施工前，对于搭设场地应做好平整工作，松软地基应夯实加固。积土与其它堆积材料应事先搬移，空间障碍物应事先加以妥善处理。脚手架立杆基础要求底下夯实、100 厚 C20 砼浇筑抹平，宽度 2米，四周留排水沟，通向集水井排水。并铺设通长垫板,垫板、底座均应准确地放在脚手架的定位线上,垫板面积不宜小于 0.15m2,宽度不宜小于 200m,木垫板长度不宜小于 2 跨,厚度不宜小于 40mm。2、脚手架必须配合施工进度进行搭设,一次搭...
