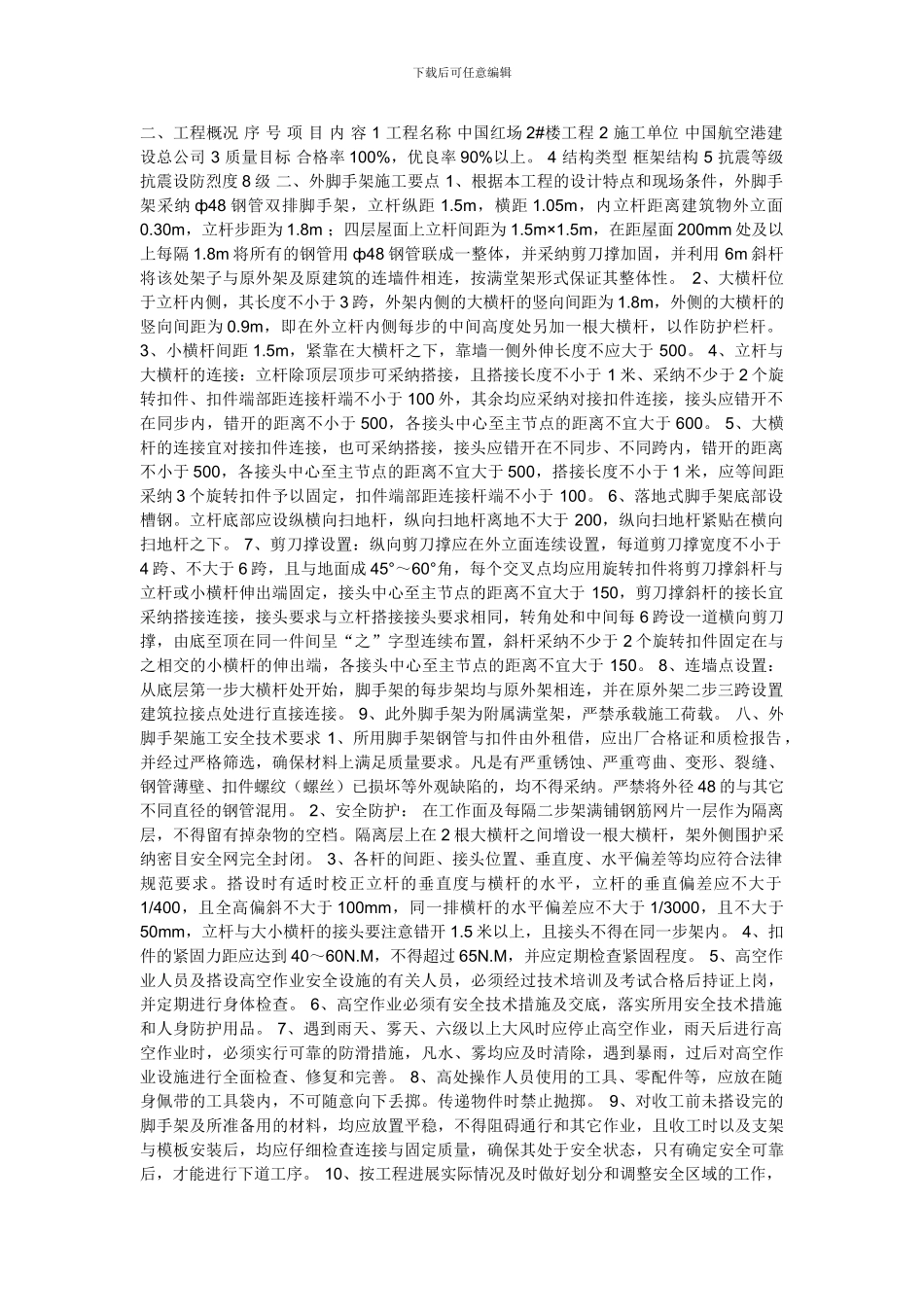

下载后可任意编辑二、工程概况 序 号 项 目 内 容 1 工程名称 中国红场 2#楼工程 2 施工单位 中国航空港建设总公司 3 质量目标 合格率 100%，优良率 90%以上。 4 结构类型 框架结构 5 抗震等级 抗震设防烈度 8 级 二、外脚手架施工要点 1、根据本工程的设计特点和现场条件，外脚手架采纳 ф48 钢管双排脚手架，立杆纵距 1.5m，横距 1.05m，内立杆距离建筑物外立面0.30m，立杆步距为 1.8m ；四层屋面上立杆间距为 1.5m×1.5m，在距屋面 200mm 处及以上每隔 1.8m 将所有的钢管用 ф48 钢管联成一整体，并采纳剪刀撑加固，并利用 6m 斜杆将该处架子与原外架及原建筑的连墙件相连，按满堂架形式保证其整体性。 2、大横杆位于立杆内侧，其长度不小于 3 跨，外架内侧的大横杆的竖向间距为 1.8m，外侧的大横杆的竖向间距为 0.9m，即在外立杆内侧每步的中间高度处另加一根大横杆，以作防护栏杆。 3、小横杆间距 1.5m，紧靠在大横杆之下，靠墙一侧外伸长度不应大于 500。 4、立杆与大横杆的连接：立杆除顶层顶步可采纳搭接，且搭接长度不小于 1 米、采纳不少于 2 个旋转扣件、扣件端部距连接杆端不小于 100 外，其余均应采纳对接扣件连接，接头应错开不在同步内，错开的距离不小于 500，各接头中心至主节点的距离不宜大于 600。 5、大横杆的连接宜对接扣件连接，也可采纳搭接，接头应错开在不同步、不同跨内，错开的距离不小于 500，各接头中心至主节点的距离不宜大于 500，搭接长度不小于 1 米，应等间距采纳 3 个旋转扣件予以固定，扣件端部距连接杆端不小于 100。 6、落地式脚手架底部设槽钢。立杆底部应设纵横向扫地杆，纵向扫地杆离地不大于 200，纵向扫地杆紧贴在横向扫地杆之下。 7、剪刀撑设置：纵向剪刀撑应在外立面连续设置，每道剪刀撑宽度不小于4 跨、不大于 6 跨，且与地面成 45°～60°角，每个交叉点均应用旋转扣件将剪刀撑斜杆与立杆或小横杆伸出端固定，接头中心至主节点的距离不宜大于 150，剪刀撑斜杆的接长宜采纳搭接连接，接头要求与立杆搭接接头要求相同，转角处和中间每 6 跨设一道横向剪刀撑，由底至顶在同一件间呈“之”字型连续布置，斜杆采纳不少于 2 个旋转扣件固定在与之相交的小横杆的伸出端，各接头中心至主节点的距离不宜大于 150。 8、连墙点设置：从底层第一步大横杆处开始，脚手架的每步架均与原外架相连，并在原外架二步三跨设置建...
