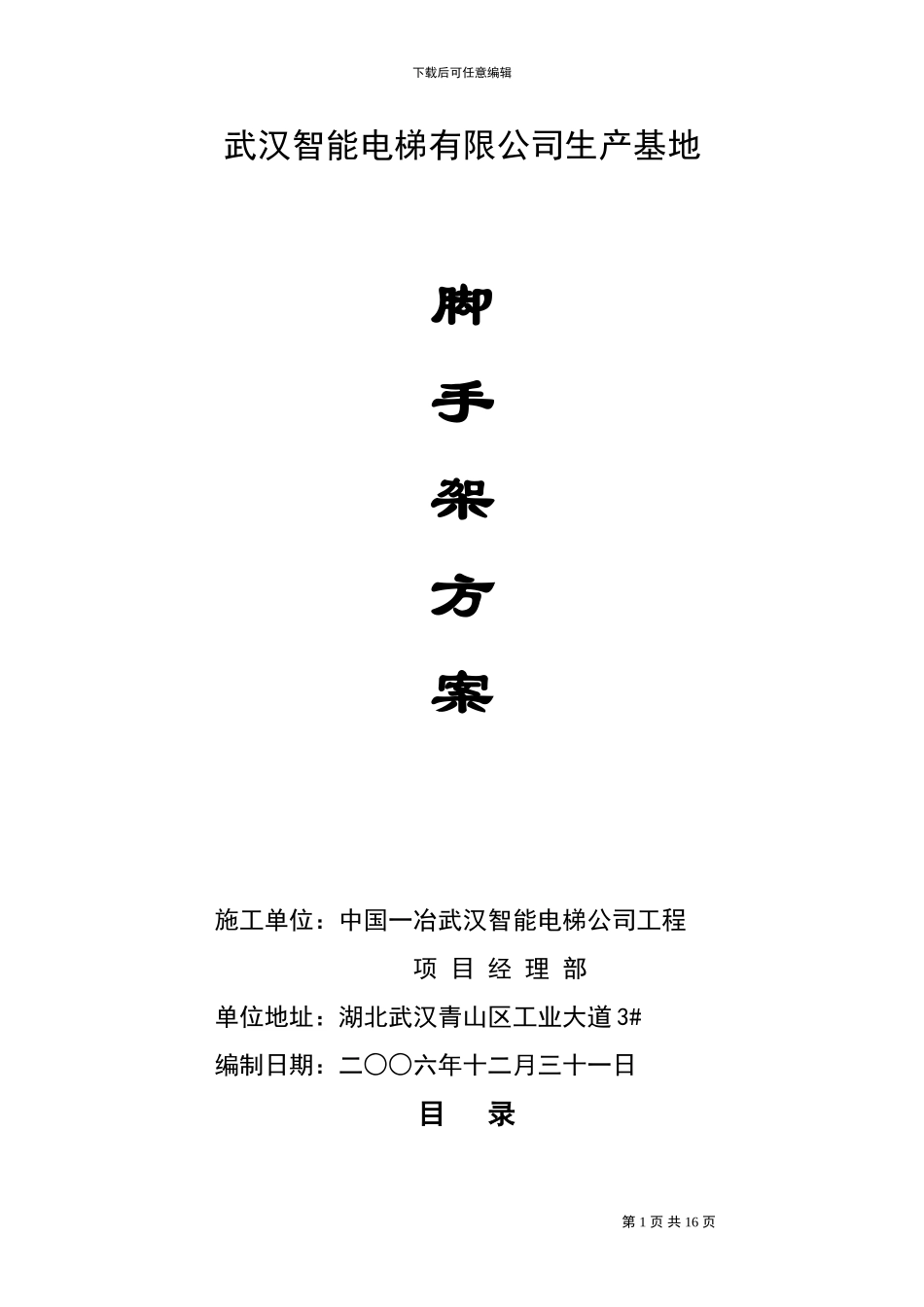

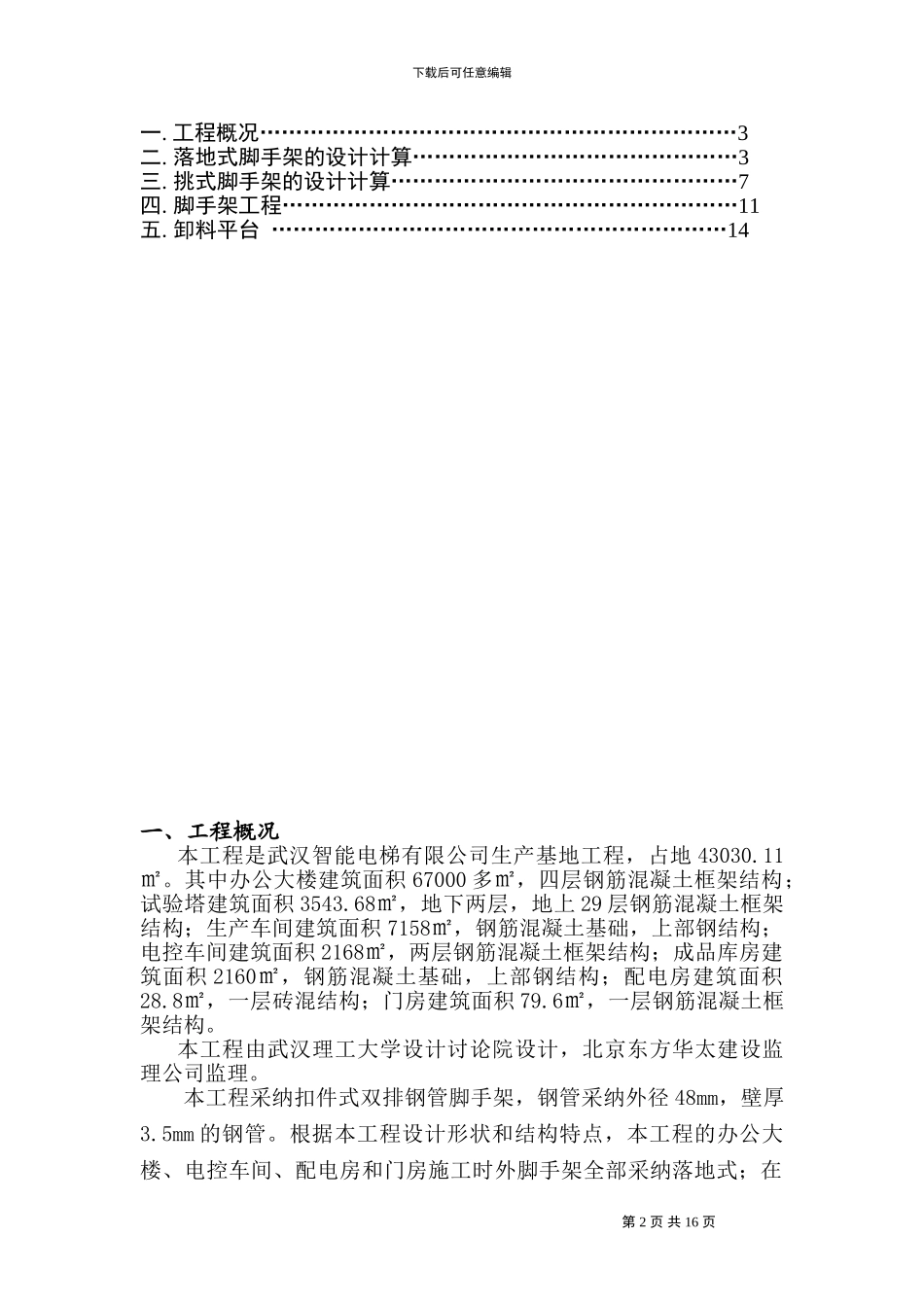

下载后可任意编辑武汉智能电梯有限公司生产基地脚手架方案施工单位：中国一冶武汉智能电梯公司工程项 目 经 理 部单位地址：湖北武汉青山区工业大道 3#编制日期：二○○六年十二月三十一日目 录第 1 页 共 16 页下载后可任意编辑一. 工程概况…………………………………………………………3二. 落地式脚手架的设计计算………………………………………3三. 挑式脚手架的设计计算…………………………………………7四. 脚手架工程………………………………………………………11五. 卸料平台 ………………………………………………………14一、工程概况本工程是武汉智能电梯有限公司生产基地工程，占地 43030.11㎡。其中办公大楼建筑面积 67000 多㎡，四层钢筋混凝土框架结构；试验塔建筑面积 3543.68㎡，地下两层，地上 29 层钢筋混凝土框架结构；生产车间建筑面积 7158㎡，钢筋混凝土基础，上部钢结构；电控车间建筑面积 2168㎡，两层钢筋混凝土框架结构；成品库房建筑面积 2160㎡，钢筋混凝土基础，上部钢结构；配电房建筑面积28.8㎡，一层砖混结构；门房建筑面积 79.6㎡，一层钢筋混凝土框架结构。本工程由武汉理工大学设计讨论院设计，北京东方华太建设监理公司监理。本工程采纳扣件式双排钢管脚手架，钢管采纳外径 48mm，壁厚3.5mm 的钢管。根据本工程设计形状和结构特点，本工程的办公大楼、电控车间、配电房和门房施工时外脚手架全部采纳落地式；在第 2 页 共 16 页下载后可任意编辑试验塔工程施工时，选择钢挑架支撑的施工外脚手架，因其安全、经 济 、 有 用 且 适 用 于 本 工 程 ， 悬 挑 钢 梁 设 置 在 7 层 （ 标 高17.97m）、14 层（标高 38.97m）、21（标高 59.97m）的框架梁上，先在框架梁处预埋铁件，将槽钢与预埋件固定牢固。地下室层采纳落地式脚手架。本工程外墙脚手架，立杆横距 1.2m，挑架横距 0.8m，纵距1.5m，内立杆离墙面距离考虑幕墙工程需要设置为 0.35m，大横杆间距布置 4 根，间距 0.4m，步距 1.8m。两端需设置剪力撑，中间每隔 6m 设一道。连墙杆每隔二步三跨设置一根。挑梁根据立杆分布间距设置 1.5m，挑梁采纳[14a，上拉杆采纳钢缆。二、落地式脚手架的设计计算 1、荷载取值：落 地 式 脚 手 架 高 度 Hi=8+91=99 米 ， 按 现 场 搭 设 情 况 布 置2+1.8×55+1.2=102.2 米，Hi 取 102.2 米计算，56 排。（1）计...
