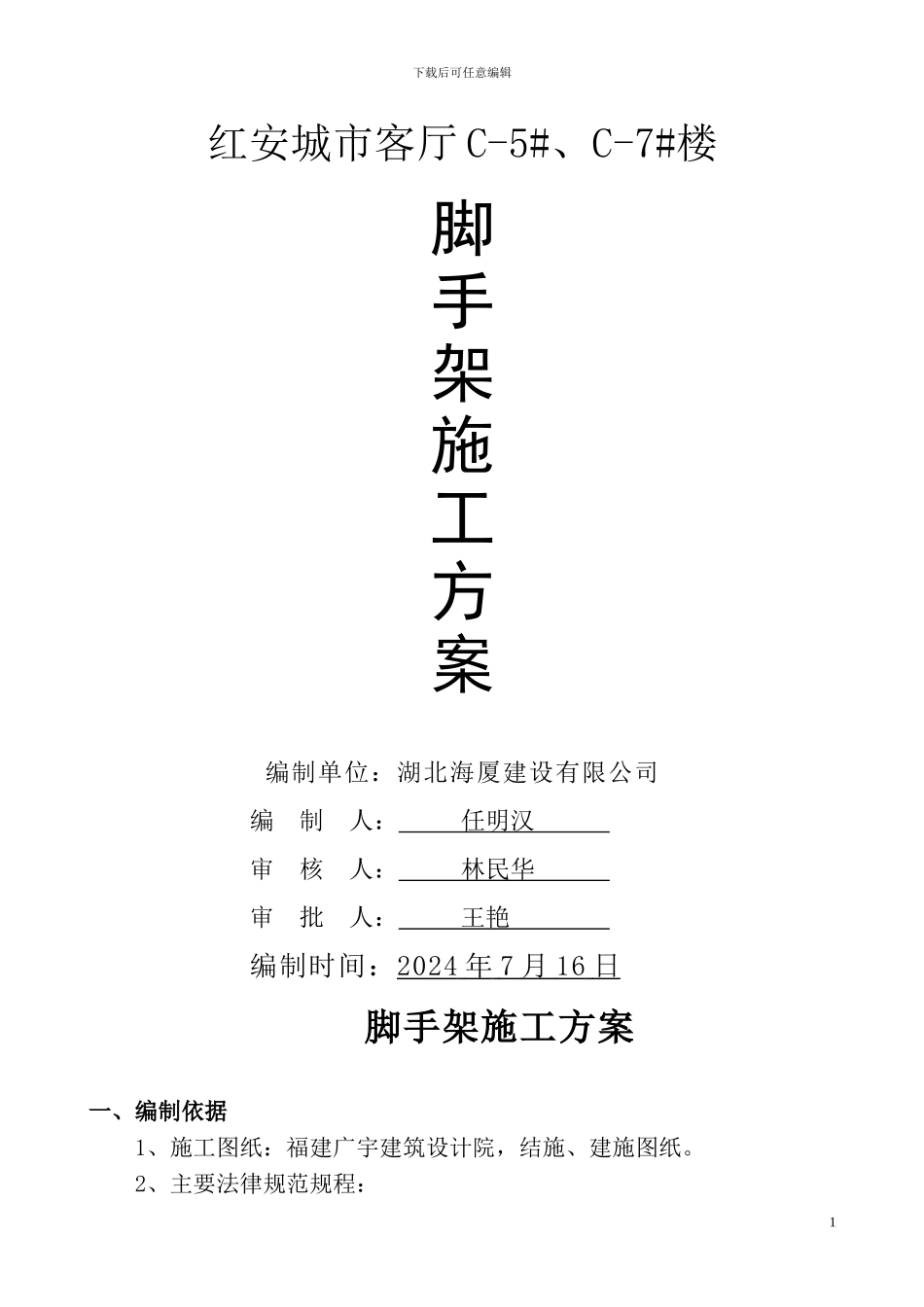

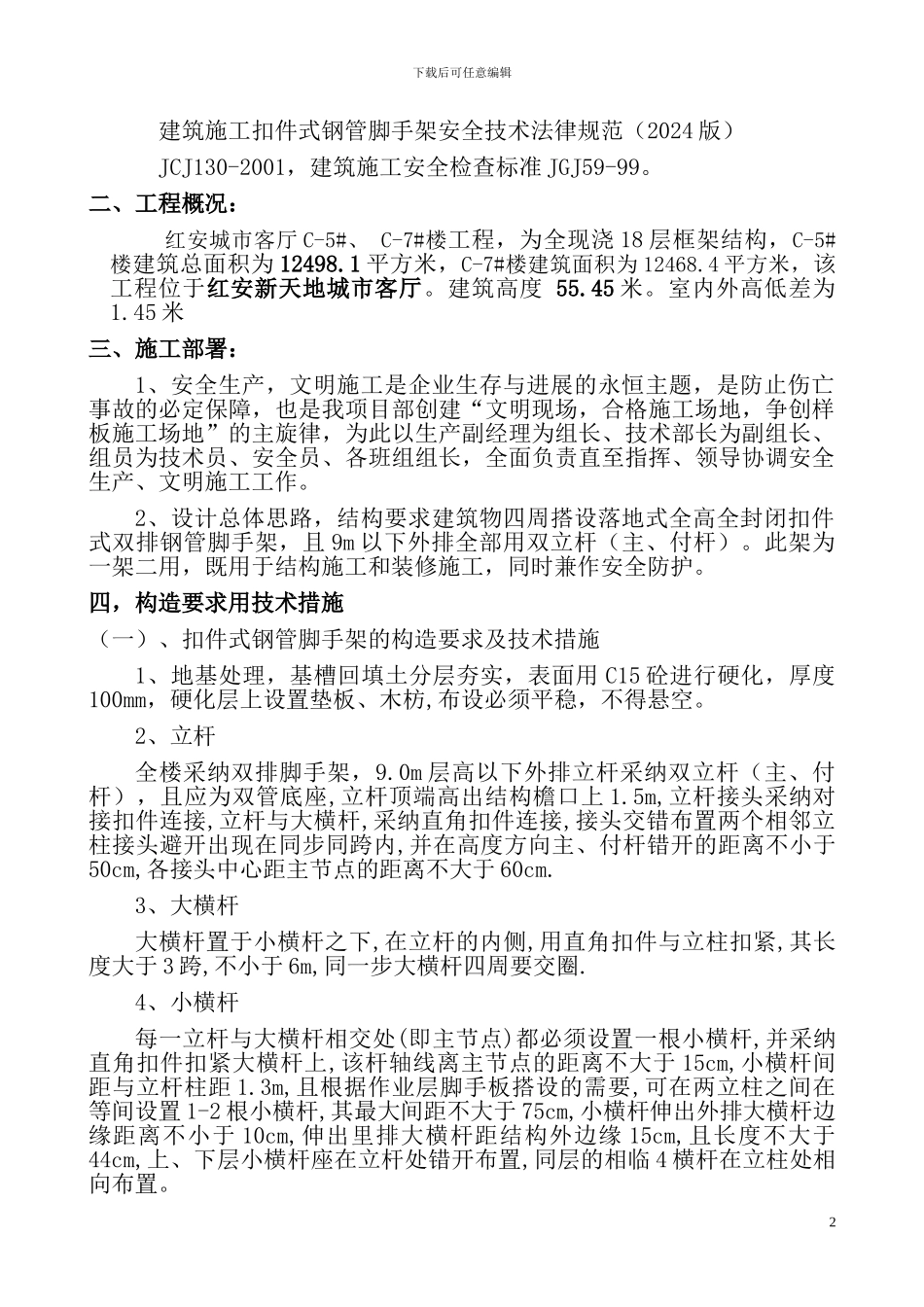

下载后可任意编辑红安城市客厅 C-5#、C-7#楼脚手架施工方案编制单位：湖北海厦建设有限公司编 制 人： 任明汉 审 核 人： 林民华 审 批 人： 王艳 编制时间：2024 年 7 月 16 日 脚手架施工方案一、编制依据1、施工图纸：福建广宇建筑设计院，结施、建施图纸。 2、主要法律规范规程：1下载后可任意编辑建筑施工扣件式钢管脚手架安全技术法律规范（2024 版）JCJ130-2001，建筑施工安全检查标准 JGJ59-99。二、工程概况：红安城市客厅 C-5#、 C-7#楼工程，为全现浇 18 层框架结构，C-5#楼建筑总面积为 12498.1 平方米，C-7#楼建筑面积为 12468.4 平方米，该工程位于红安新天地城市客厅。建筑高度 55.45 米。室内外高低差为1.45 米三、施工部署：1、安全生产，文明施工是企业生存与进展的永恒主题，是防止伤亡事故的必定保障，也是我项目部创建“文明现场，合格施工场地，争创样板施工场地”的主旋律，为此以生产副经理为组长、技术部长为副组长、组员为技术员、安全员、各班组组长，全面负责直至指挥、领导协调安全生产、文明施工工作。2、设计总体思路，结构要求建筑物四周搭设落地式全高全封闭扣件式双排钢管脚手架，且 9m 以下外排全部用双立杆（主、付杆）。此架为一架二用，既用于结构施工和装修施工，同时兼作安全防护。四，构造要求用技术措施（一）、扣件式钢管脚手架的构造要求及技术措施1、地基处理，基槽回填土分层夯实，表面用 C15 砼进行硬化，厚度100mm，硬化层上设置垫板、木枋,布设必须平稳，不得悬空。2、立杆全楼采纳双排脚手架，9.0m 层高以下外排立杆采纳双立杆（主、付杆），且应为双管底座,立杆顶端高出结构檐口上 1.5m,立杆接头采纳对接扣件连接,立杆与大横杆,采纳直角扣件连接,接头交错布置两个相邻立柱接头避开出现在同步同跨内,并在高度方向主、付杆错开的距离不小于50cm,各接头中心距主节点的距离不大于 60cm.3、大横杆大横杆置于小横杆之下,在立杆的内侧,用直角扣件与立柱扣紧,其长度大于 3 跨,不小于 6m,同一步大横杆四周要交圈.4、小横杆每一立杆与大横杆相交处(即主节点)都必须设置一根小横杆,并采纳直角扣件扣紧大横杆上,该杆轴线离主节点的距离不大于 15cm,小横杆间距与立杆柱距 1.3m,且根据作业层脚手板搭设的需要,可在两立柱之间在等间设置 1-2 根小横杆,其最大间距不大于 75cm,小横杆伸出外排大横杆边缘距离不小于 10cm,伸出里排大横杆距结构外边缘 15cm,且...
