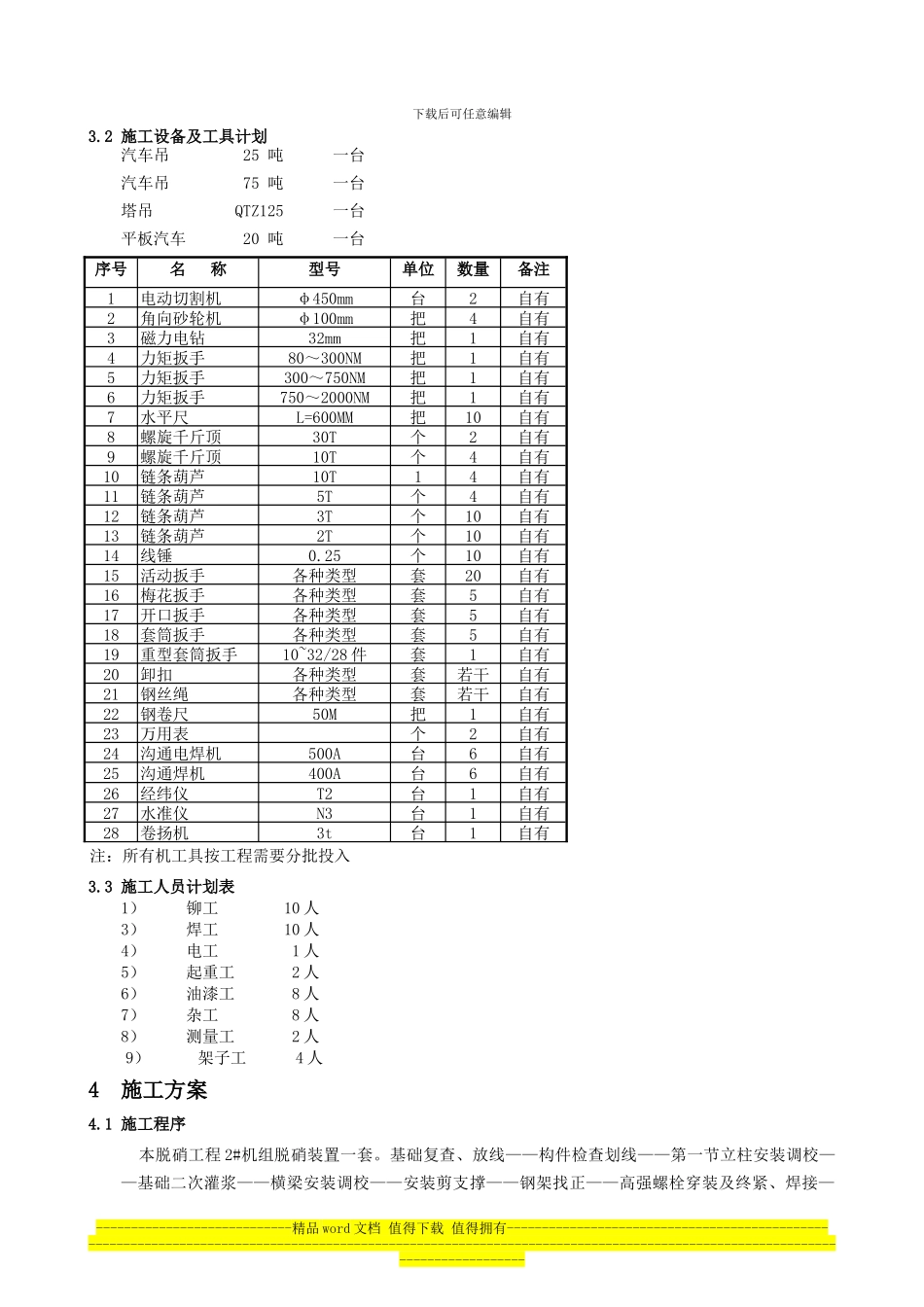

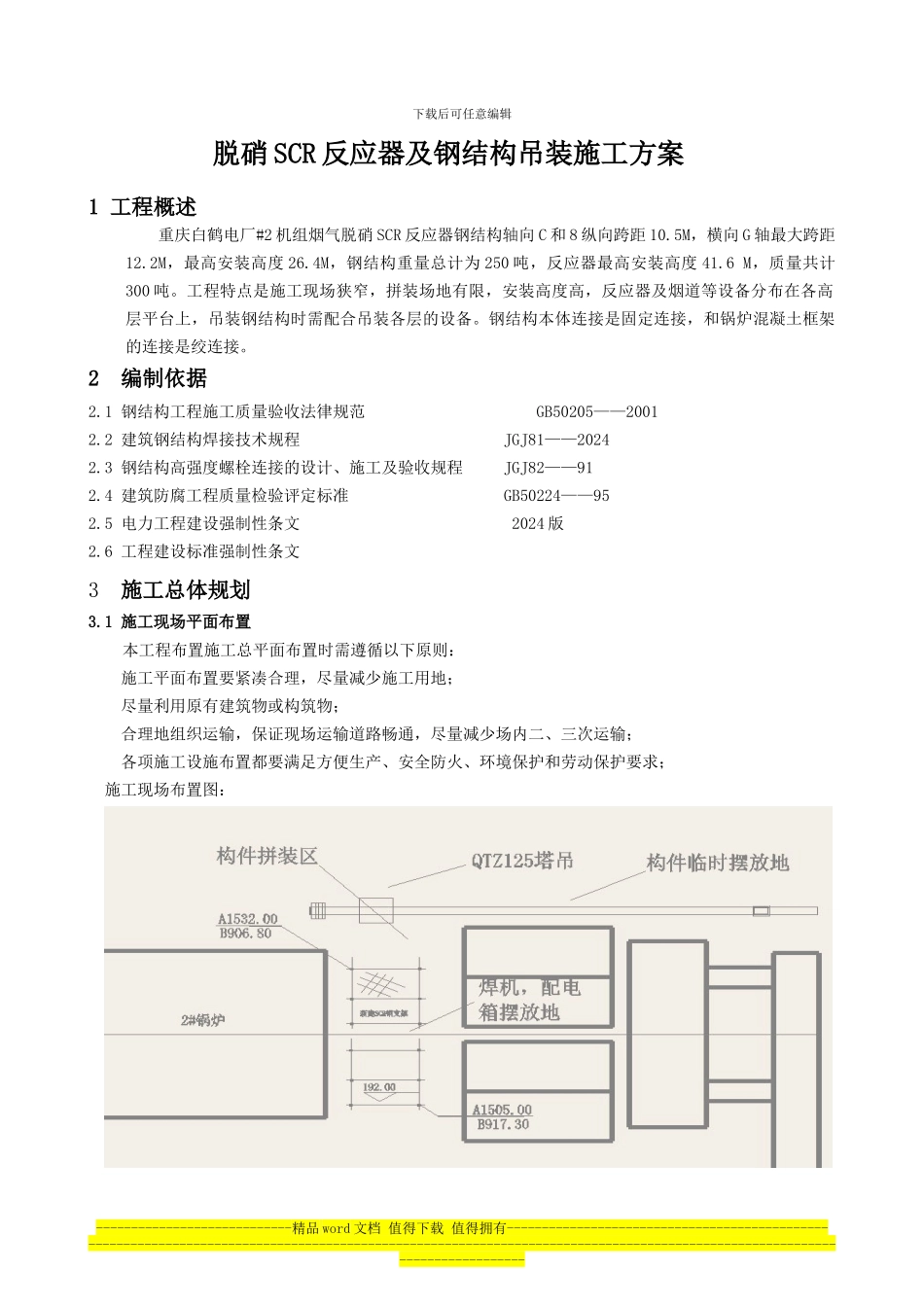

下载后可任意编辑脱硝 SCR 反应器及钢结构吊装施工方案1 工程概述重庆白鹤电厂#2 机组烟气脱硝 SCR 反应器钢结构轴向 C 和 8 纵向跨距 10.5M,横向 G 轴最大跨距12.2M,最高安装高度 26.4M,钢结构重量总计为 250 吨,反应器最高安装高度 41.6 M,质量共计300 吨。工程特点是施工现场狭窄,拼装场地有限,安装高度高,反应器及烟道等设备分布在各高层平台上,吊装钢结构时需配合吊装各层的设备。钢结构本体连接是固定连接,和锅炉混凝土框架的连接是绞连接。2 编制依据2.1 钢结构工程施工质量验收法律规范 GB50205——20012.2 建筑钢结构焊接技术规程 JGJ81——20242.3 钢结构高强度螺栓连接的设计、施工及验收规程 JGJ82——912.4 建筑防腐工程质量检验评定标准 GB50224——952.5 电力工程建设强制性条文 2024 版2.6 工程建设标准强制性条文 3 施工总体规划3.1 施工现场平面布置本工程布置施工总平面布置时需遵循以下原则: 施工平面布置要紧凑合理,尽量减少施工用地; 尽量利用原有建筑物或构筑物; 合理地组织运输,保证现场运输道路畅通,尽量减少场内二、三次运输; 各项施工设施布置都要满足方便生产、安全防火、环境保护和劳动保护要求; 施工现场布置图: ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑3.2 施工设备及工具计划汽车吊 25 吨 一台汽车吊 75 吨 一台塔吊 QTZ125 一台平板汽车 20 吨 一台注:所有机工具按工程需要分批投入3.3 施工人员计划表1) 铆工 10 人3) 焊工 10 人4) 电工 1 人5) 起重工 2 人6) 油漆工 8 人7) 杂工 8 人8) 测量工 2 人9) 架子工 4 人4 施工方案4.1 施工程序 本脱硝工程 2#机组脱硝装置一套。基础复查、放线——构件检查划线——第一节立柱安装调校——基础二次灌浆——横梁安装调校——安装剪支撑——钢架找正——高强螺栓穿装及终紧、焊接—----------------------------精品 word 文档 值得下载 值得拥有-----------------------------------------------------------------------------------------------------------------------------------------------------------------...
