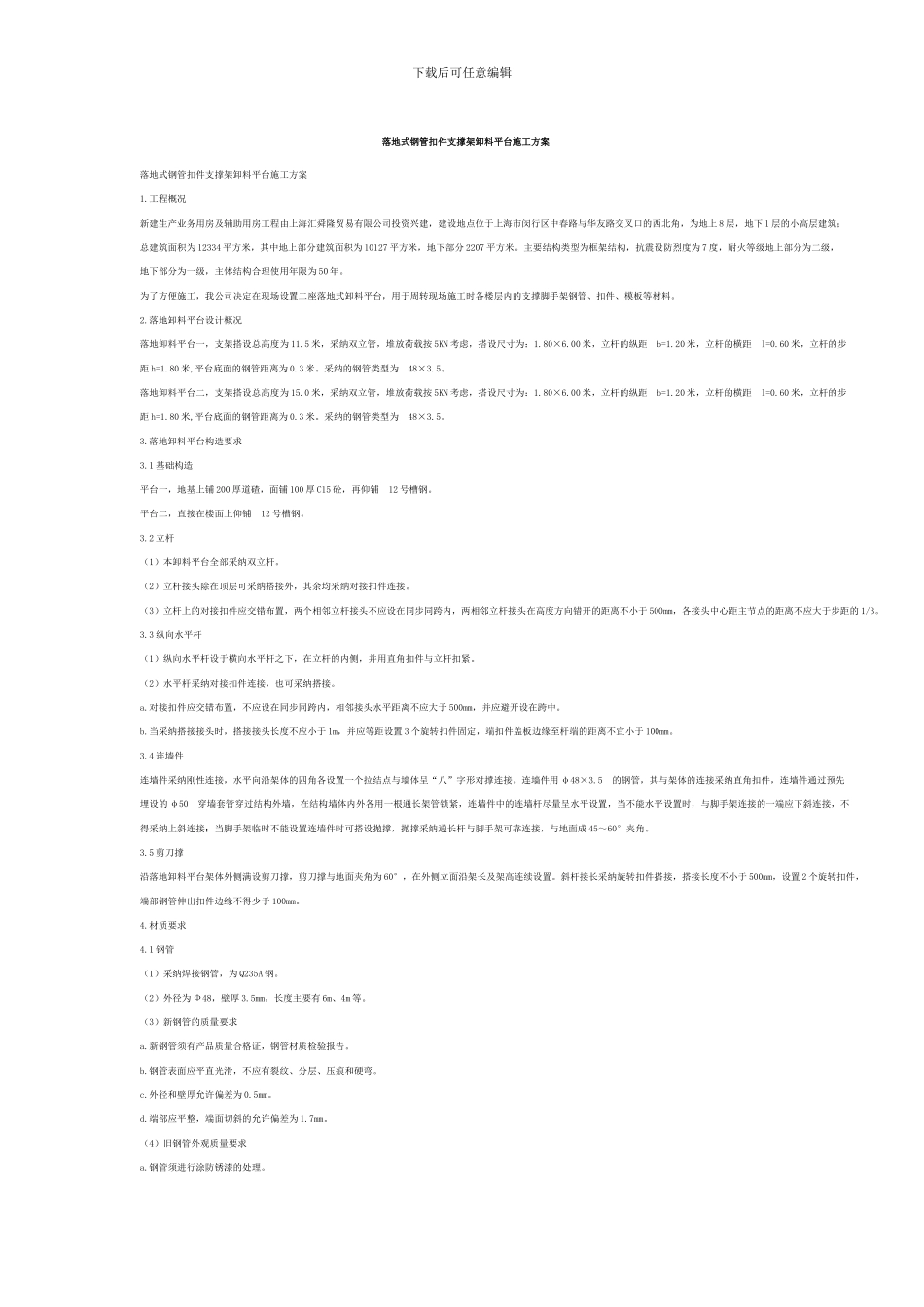

落地式钢管扣件支撑架卸料平台施工方案_第1页
1/9

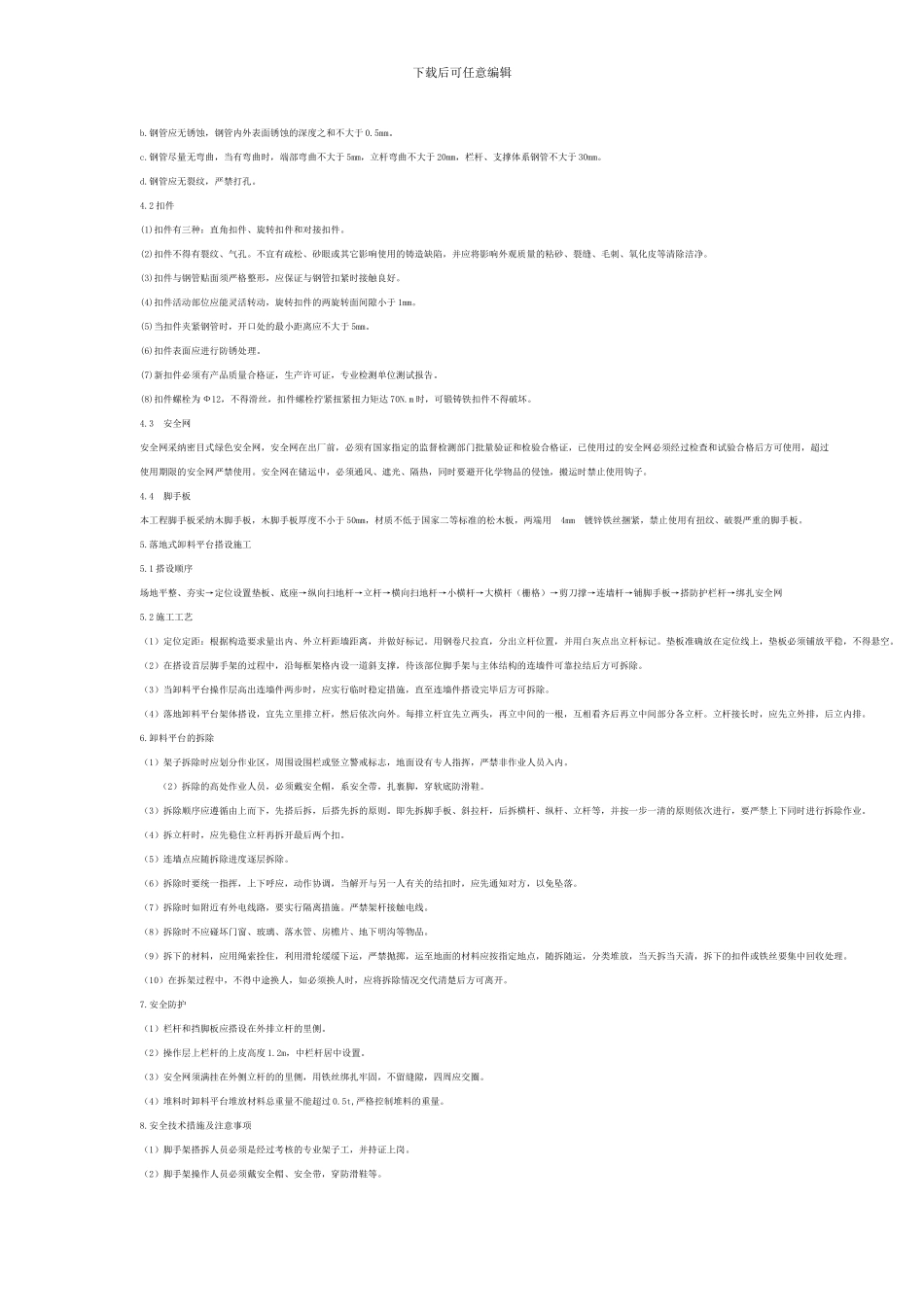

落地式钢管扣件支撑架卸料平台施工方案_第2页
2/9

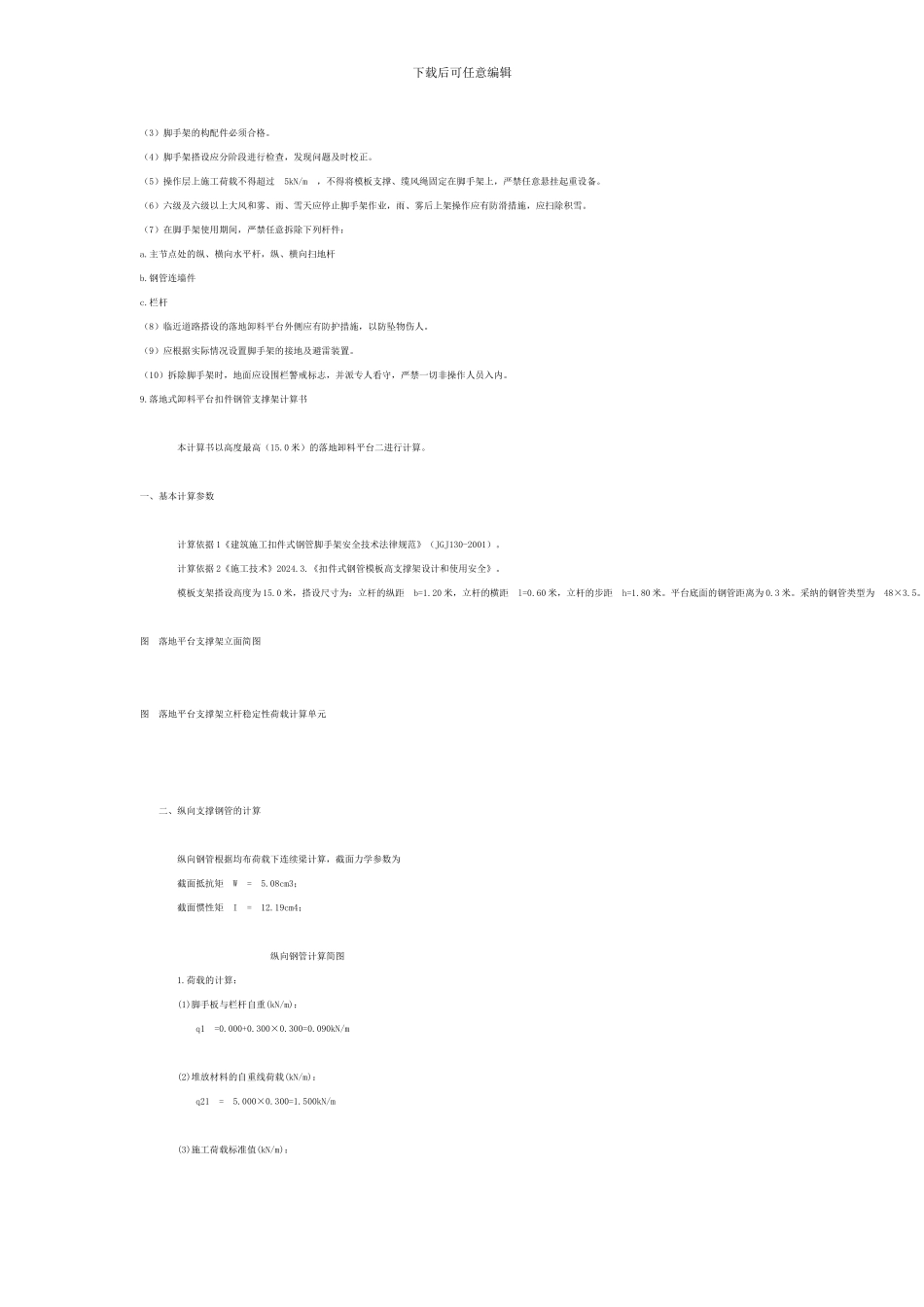

落地式钢管扣件支撑架卸料平台施工方案_第3页
3/9
下载后可任意编辑落地式钢管扣件支撑架卸料平台施工方案落地式钢管扣件支撑架卸料平台施工方案1.工程概况新建生产业务用房及辅助用房工程由上海汇舜隆贸易有限公司投资兴建,建设地点位于上海市闵行区中春路与华友路交叉口的西北角,为地上 8 层,地下 1 层的小高层建筑;总建筑面积为 12334 平方米,其中地上部分建筑面积为 10127 平方米,地下部分 2207 平方米。主要结构类型为框架结构,抗震设防烈度为 7 度,耐火等级地上部分为二级,地下部分为一级,主体结构合理使用年限为 50 年。为了方便施工,我公司决定在现场设置二座落地式卸料平台,用于周转现场施工时各楼层内的支撑脚手架钢管、扣件、模板等材料。2.落地卸料平台设计概况落地卸料平台一,支架搭设总高度为 11.5 米,采纳双立管,堆放荷载按 5KN 考虑,搭设尺寸为:1.80×6.00 米,立杆的纵距 b=1.20 米,立杆的横距 l=0.60 米,立杆的步距 h=1.80 米,平台底面的钢管距离为 0.3 米。采纳的钢管类型为 48×3.5。落地卸料平台二,支架搭设总高度为 15.0 米,采纳双立管,堆放荷载按 5KN 考虑,搭设尺寸为:1.80×6.00 米,立杆的纵距 b=1.20 米,立杆的横距 l=0.60 米,立杆的步距 h=1.80 米,平台底面的钢管距离为 0.3 米。采纳的钢管类型为 48×3.5。3.落地卸料平台构造要求 3.1 基础构造 平台一,地基上铺 200 厚道碴,面铺 100 厚 C15 砼,再仰铺 12 号槽钢。 平台二,直接在楼面上仰铺 12 号槽钢。3.2 立杆 (1)本卸料平台全部采纳双立杆。(2)立杆接头除在顶层可采纳搭接外,其余均采纳对接扣件连接。(3)立杆上的对接扣件应交错布置,两个相邻立杆接头不应设在同步同跨内,两相邻立杆接头在高度方向错开的距离不小于 500mm,各接头中心距主节点的距离不应大于步距的 1/3。3.3 纵向水平杆(1)纵向水平杆设于横向水平杆之下,在立杆的内侧,并用直角扣件与立杆扣紧。(2)水平杆采纳对接扣件连接,也可采纳搭接。a.对接扣件应交错布置,不应设在同步同跨内,相邻接头水平距离不应大于 500mm,并应避开设在跨中。 b.当采纳搭接接头时,搭接接头长度不应小于 1m,并应等距设置 3 个旋转扣件固定,端扣件盖板边缘至杆端的距离不宜小于 100mm。 3.4 连墙件连墙件采纳刚性连接,水平向沿架体的四角各设置一个拉结点与墙体呈“八”字形对撑连接。连墙件用 φ48×3.5 的钢管,其与架体的连接采纳直角扣件,连...
