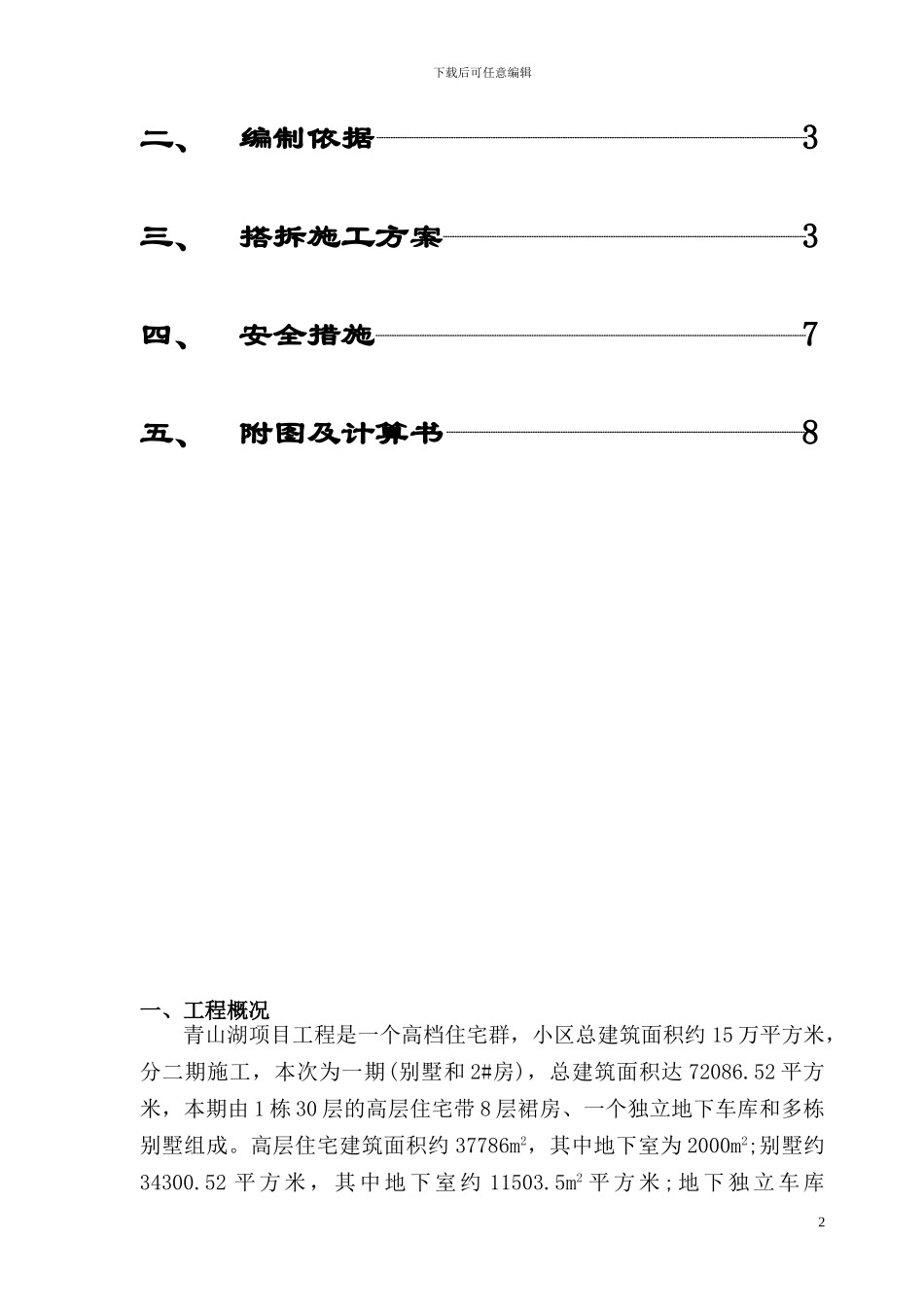

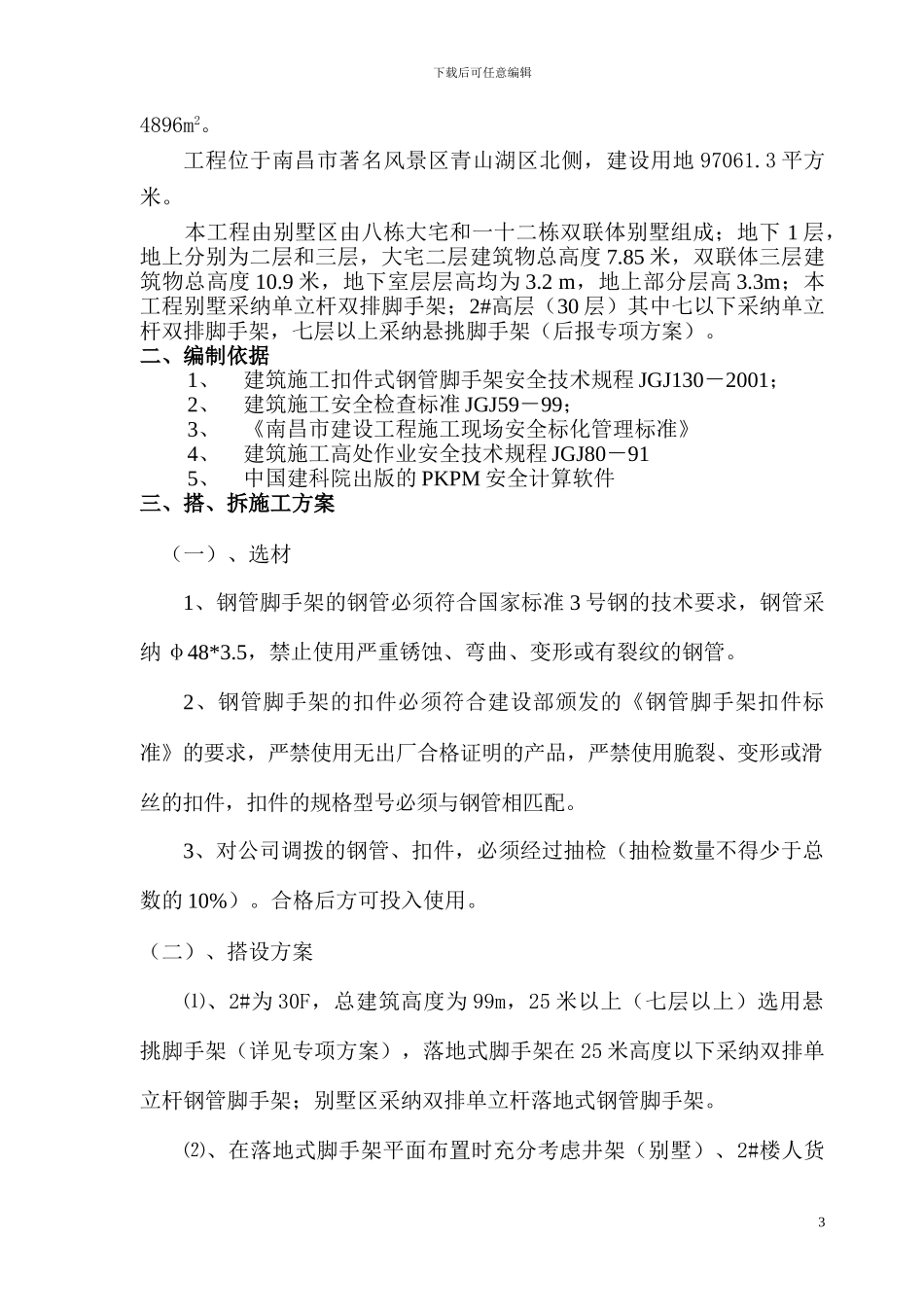

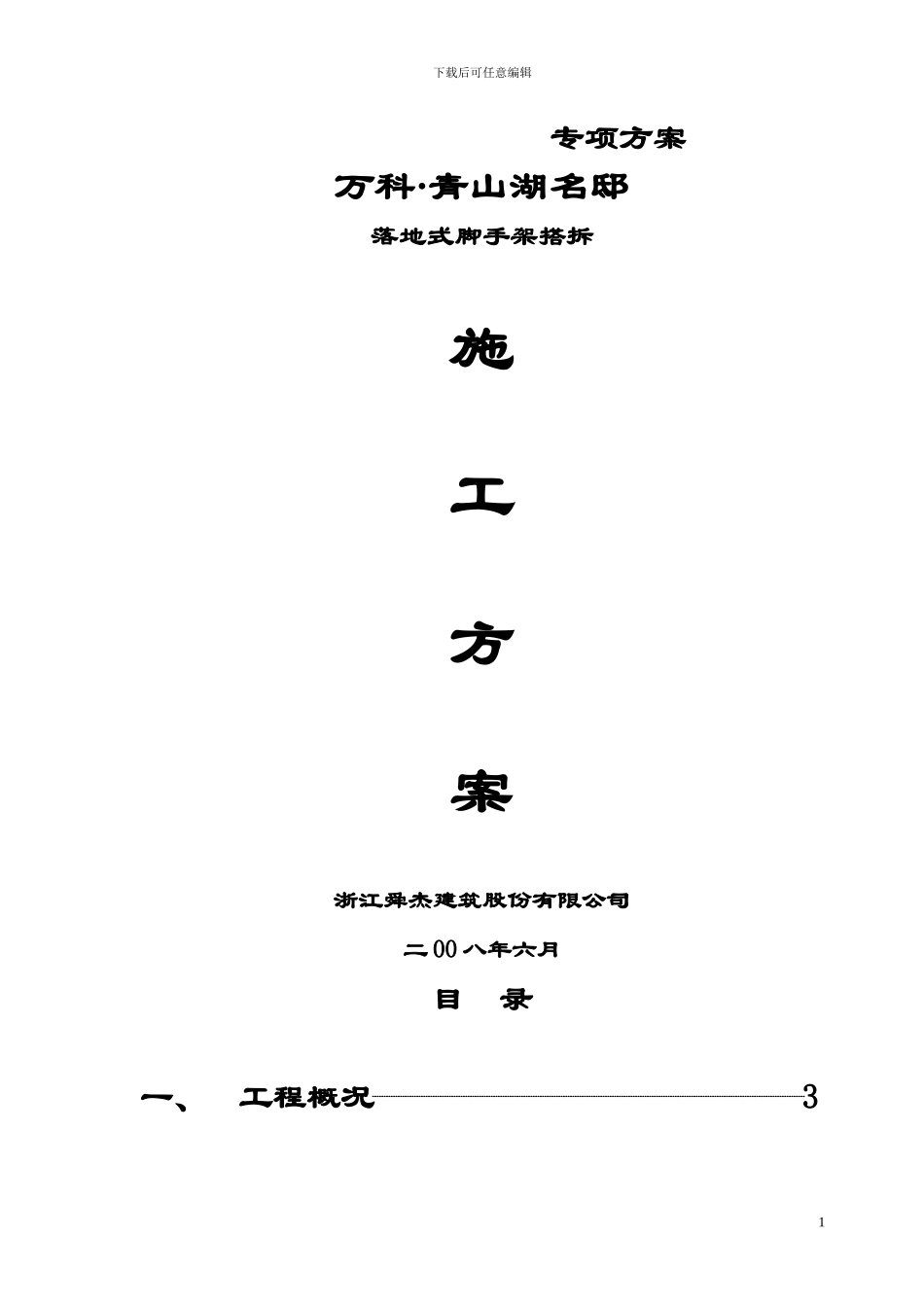

下载后可任意编辑 专项方案万科·青山湖名邸落地式脚手架搭拆施工方案浙江舜杰建筑股份有限公司二 00 八年六月目 录一、工程概况 3 1下载后可任意编辑二、编制依据 3三、搭拆施工方案 3四、安全措施 7五、附图及计算书 8一、工程概况青山湖项目工程是一个高档住宅群,小区总建筑面积约 15 万平方米,分二期施工,本次为一期(别墅和 2#房),总建筑面积达 72086.52 平方米,本期由 1 栋 30 层的高层住宅带 8 层裙房、一个独立地下车库和多栋别墅组成。高层住宅建筑面积约 37786m2,其中地下室为 2000m2;别墅约34300.52 平 方 米 , 其 中 地 下 室 约 11503.5m2 平 方 米 ; 地 下 独 立 车 库2下载后可任意编辑4896m2。工程位于南昌市著名风景区青山湖区北侧,建设用地 97061.3 平方米。本工程由别墅区由八栋大宅和一十二栋双联体别墅组成;地下 1 层,地上分别为二层和三层,大宅二层建筑物总高度 7.85 米,双联体三层建筑物总高度 10.9 米,地下室层层高均为 3.2 m,地上部分层高 3.3m;本工程别墅采纳单立杆双排脚手架;2#高层(30 层)其中七以下采纳单立杆双排脚手架,七层以上采纳悬挑脚手架(后报专项方案)。二、编制依据1、建筑施工扣件式钢管脚手架安全技术规程 JGJ130-2001;2、建筑施工安全检查标准 JGJ59-99;3、《南昌市建设工程施工现场安全标化管理标准》4、建筑施工高处作业安全技术规程 JGJ80-915、中国建科院出版的 PKPM 安全计算软件三、搭、拆施工方案(一)、选材1、钢管脚手架的钢管必须符合国家标准 3 号钢的技术要求,钢管采纳 φ48*3.5,禁止使用严重锈蚀、弯曲、变形或有裂纹的钢管。2、钢管脚手架的扣件必须符合建设部颁发的《钢管脚手架扣件标准》的要求,严禁使用无出厂合格证明的产品,严禁使用脆裂、变形或滑丝的扣件,扣件的规格型号必须与钢管相匹配。3、对公司调拨的钢管、扣件,必须经过抽检(抽检数量不得少于总数的 10%)。合格后方可投入使用。(二)、搭设方案⑴、2#为 30F,总建筑高度为 99m,25 米以上(七层以上)选用悬挑脚手架(详见专项方案),落地式脚手架在 25 米高度以下采纳双排单立杆钢管脚手架;别墅区采纳双排单立杆落地式钢管脚手架。⑵、在落地式脚手架平面布置时充分考虑井架(别墅)、2#楼人货3下载后可任意编辑电梯的位置及平台的搭设;⑶、具体做法如下:沿建筑物外廊先将 搭设架子及周边的素土夯实,浇 1...
