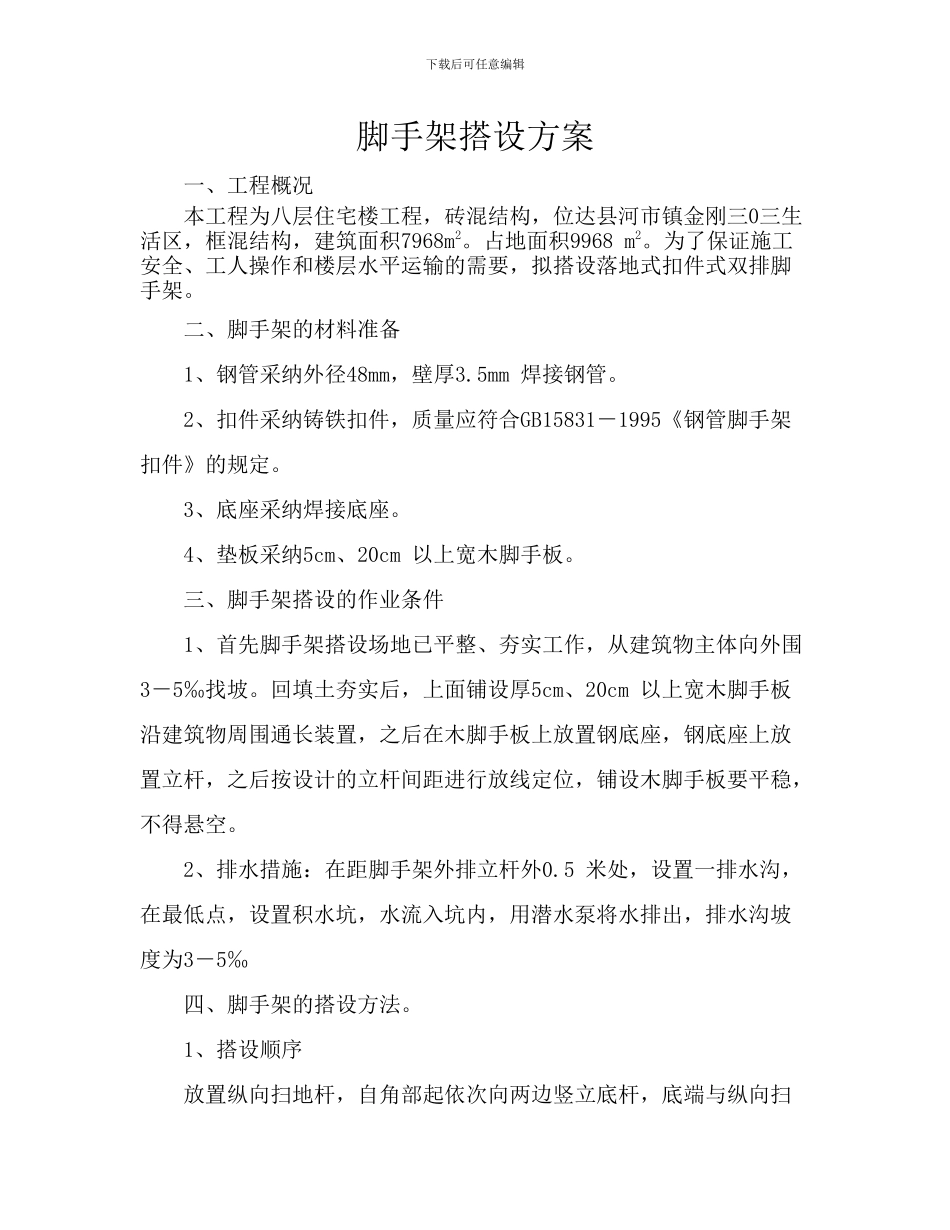

下载后可任意编辑脚手架搭设方案一、工程概况本工程为八层住宅楼工程，砖混结构，位达县河市镇金刚三0三生活区，框混结构，建筑面积7968m2。占地面积9968 m2。为了保证施工安全、工人操作和楼层水平运输的需要，拟搭设落地式扣件式双排脚手架。二、脚手架的材料准备1、钢管采纳外径48mm，壁厚3.5mm 焊接钢管。2、扣件采纳铸铁扣件，质量应符合GB15831－1995《钢管脚手架扣件》的规定。3、底座采纳焊接底座。4、垫板采纳5cm、20cm 以上宽木脚手板。三、脚手架搭设的作业条件1、首先脚手架搭设场地已平整、夯实工作，从建筑物主体向外围3－5‰找坡。回填土夯实后，上面铺设厚5cm、20cm 以上宽木脚手板沿建筑物周围通长装置，之后在木脚手板上放置钢底座，钢底座上放置立杆，之后按设计的立杆间距进行放线定位，铺设木脚手板要平稳，不得悬空。2、排水措施：在距脚手架外排立杆外0.5 米处，设置一排水沟，在最低点，设置积水坑，水流入坑内，用潜水泵将水排出，排水沟坡度为3－5‰四、脚手架的搭设方法。1、搭设顺序放置纵向扫地杆，自角部起依次向两边竖立底杆，底端与纵向扫下载后可任意编辑地杆扣接固定后、装设横向扫地杆并也与立杆固定（固定立杆底端前，应吊线确保立杆垂直），每边竖起3－4 根立杆后,随即装设第一步纵向水平杆（与立杆扣接固定）和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和水平使其符合要求，按40－60N m 力拧紧扣件螺栓，形成脚手架的起始段，按上述要求依次向前延伸搭设，直至第一步架交圈完成。交圈后，再全面检查一遍脚手架质量和地基情况，严格确保设计要求和脚手架质量，设置连杆墙件（或加抛撑），按第一步程序和要求搭设指二步、第三小步．．．．．．，随搭设进程及时装设连墙件和剪刀撑，装设作业层间横杆（在脚手架横向杆之间架设的、用于缩小铺板支撑跨度的横杆）、铺设脚手板和装设作业层栏杆、挡脚板及密目网全封闭。2、构造要求1) 立杆的间距、垂直度立杆间距选用1.5 米，允许搭设偏差±5cm,立杆垂直度允许搭设偏差±10cm。排宽1.5 米。2) 扫地杆设置从垫板往上20 cm 处，设置扫地杆，扫地杆采纳对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于10 cm。3) 横杆间距、平整度横杆步距采纳1.8 米，用对接方法接长，一根横杆两端的高差，不能超过2cm，纵向水平杆全长平整度不小于±10cm。4) 立杆、横杆接头的详细做法下载后可任意编辑立柱上的对接扣件应交错布...
