落地式卸料平台施工方案VIP免费

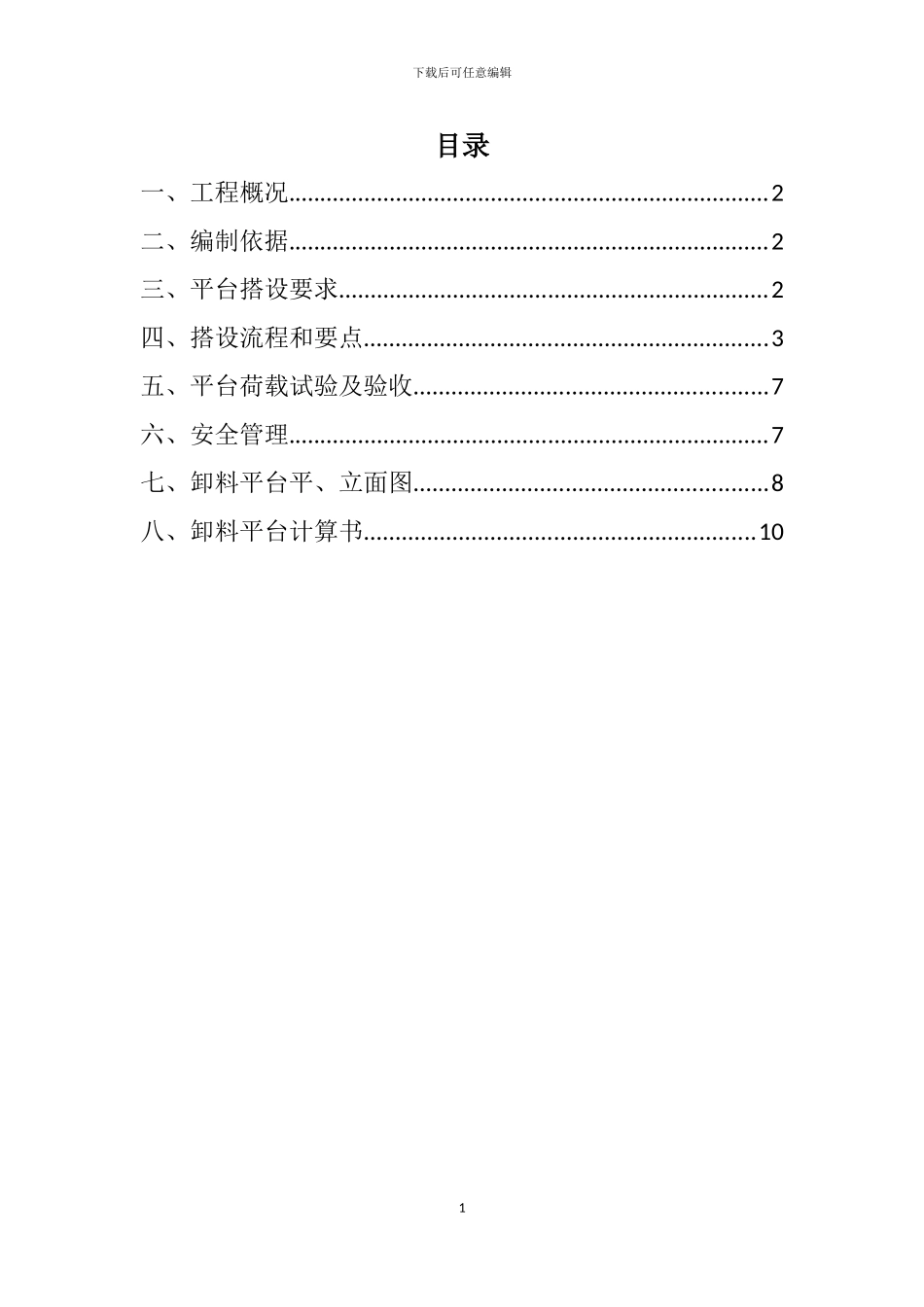

落地式卸料平台施工方案_第1页
1/15

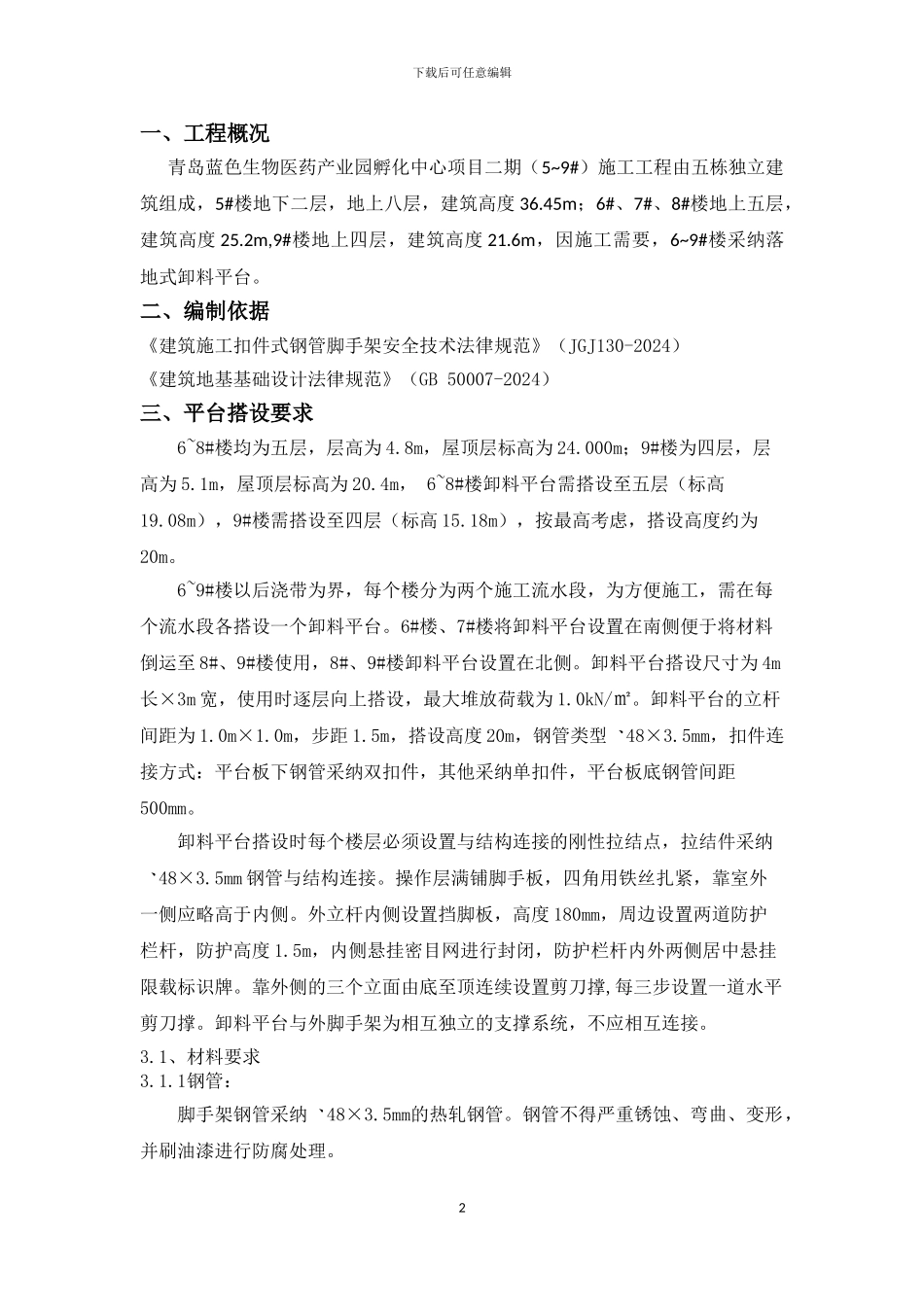

落地式卸料平台施工方案_第2页
2/15
落地式卸料平台施工方案_第3页
3/15
下载后可任意编辑目录一、工程概况............................................................................2二、编制依据............................................................................2三、平台搭设要求....................................................................2四、搭设流程和要点................................................................3五、平台荷载试验及验收........................................................7六、安全管理............................................................................7七、卸料平台平、立面图........................................................8八、卸料平台计算书..............................................................101下载后可任意编辑一、工程概况青岛蓝色生物医药产业园孵化中心项目二期(5~9#)施工工程由五栋独立建筑组成,5#楼地下二层,地上八层,建筑高度 36.45m;6#、7#、8#楼地上五层,建筑高度 25.2m,9#楼地上四层,建筑高度 21.6m,因施工需要,6~9#楼采纳落地式卸料平台。二、编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2024)《建筑地基基础设计法律规范》(GB 50007-2024)三、平台搭设要求6~8#楼均为五层,层高为 4.8m,屋顶层标高为 24.000m;9#楼为四层,层高为 5.1m,屋顶层标高为 20.4m, 6~8#楼卸料平台需搭设至五层(标高19.08m),9#楼需搭设至四层(标高 15.18m),按最高考虑,搭设高度约为20m。6~9#楼以后浇带为界,每个楼分为两个施工流水段,为方便施工,需在每个流水段各搭设一个卸料平台。6#楼、7#楼将卸料平台设置在南侧便于将材料倒运至 8#、9#楼使用,8#、9#楼卸料平台设置在北侧。卸料平台搭设尺寸为 4m长×3m 宽,使用时逐层向上搭设,最大堆放荷载为 1.0kN/㎡。卸料平台的立杆间距为 1.0m×1.0m,步距 1.5m,搭设高度 20m,钢管类型48×3.5mm,扣件连接方式:平台板下钢管采纳双扣件,其他采纳单扣件,平台板底钢管间距500mm。卸料平台搭设时每个楼层必须设置与结构连接的刚性拉结点,拉结件采纳48×3.5mm 钢管与结构连接。操作层满铺脚手板,四角用铁丝扎紧,靠室外一侧应略高于内侧。外立杆内侧设置挡脚板,高度 180mm,周边设置两道防护栏杆,防护高度 1.5m,内侧悬挂密目网进行封闭,防护栏杆内外两侧居中悬挂限载标识牌。靠外...
