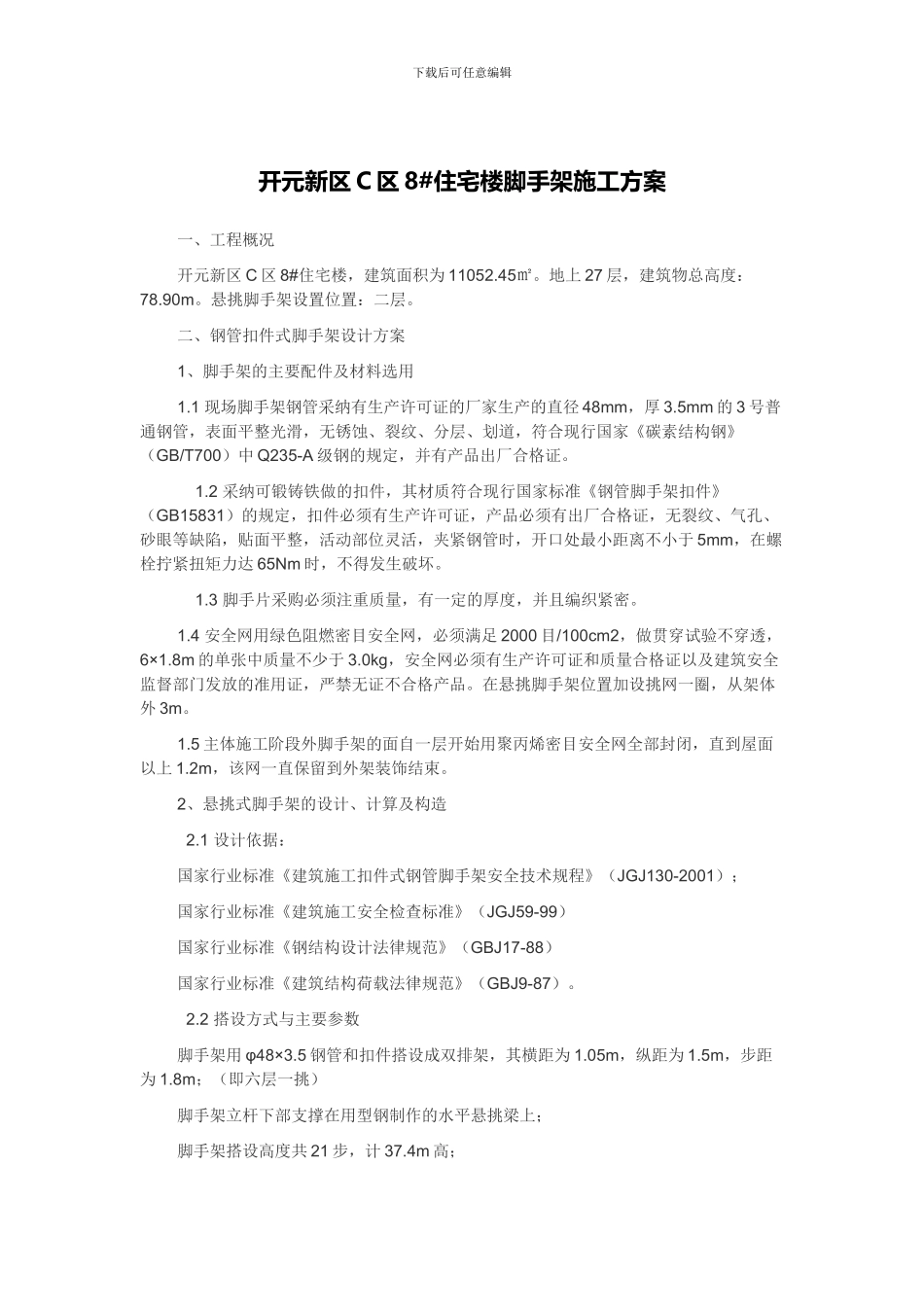

下载后可任意编辑开元新区 C 区 8#住宅楼脚手架施工方案一、工程概况开元新区 C 区 8#住宅楼，建筑面积为 11052.45㎡。地上 27 层，建筑物总高度：78.90m。悬挑脚手架设置位置：二层。二、钢管扣件式脚手架设计方案1、脚手架的主要配件及材料选用1.1 现场脚手架钢管采纳有生产许可证的厂家生产的直径 48mm，厚 3.5mm 的 3 号普通钢管，表面平整光滑，无锈蚀、裂纹、分层、划道，符合现行国家《碳素结构钢》（GB/T700）中 Q235-A 级钢的规定，并有产品出厂合格证。 1.2 采纳可锻铸铁做的扣件，其材质符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，扣件必须有生产许可证，产品必须有出厂合格证，无裂纹、气孔、砂眼等缺陷，贴面平整，活动部位灵活，夹紧钢管时，开口处最小距离不小于 5mm，在螺栓拧紧扭矩力达 65Nm 时，不得发生破坏。 1.3 脚手片采购必须注重质量，有一定的厚度，并且编织紧密。1.4 安全网用绿色阻燃密目安全网，必须满足 2000 目/100cm2，做贯穿试验不穿透，6×1.8m 的单张中质量不少于 3.0kg，安全网必须有生产许可证和质量合格证以及建筑安全监督部门发放的准用证，严禁无证不合格产品。在悬挑脚手架位置加设挑网一圈，从架体外 3m。1.5 主体施工阶段外脚手架的面自一层开始用聚丙烯密目安全网全部封闭，直到屋面以上 1.2m，该网一直保留到外架装饰结束。2、悬挑式脚手架的设计、计算及构造 2.1 设计依据：国家行业标准《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2001）；国家行业标准《建筑施工安全检查标准》（JGJ59-99）国家行业标准《钢结构设计法律规范》（GBJ17-88）国家行业标准《建筑结构荷载法律规范》（GBJ9-87）。 2.2 搭设方式与主要参数脚手架用 φ48×3.5 钢管和扣件搭设成双排架，其横距为 1.05m，纵距为 1.5m，步距为 1.8m；（即六层一挑）脚手架立杆下部支撑在用型钢制作的水平悬挑梁上；脚手架搭设高度共 21 步，计 37.4m 高；下载后可任意编辑里立杆离墙面 0.4m；每 2 步设一层毛竹片；施工作业层按 2 层计，每层活荷载为 3KN/m2；脚手架外立杆里侧挂米木安全网封闭施工；剪刀撑应在外侧立面整个长度与高度上连续设置；其他搭设要求遵照 JGJ130-2001 执行。3、 荷载取值与组合3.1 脚手架结构自重（包括立杆、纵、横、水平杆、剪刀撑、横向斜撑和扣件） 查（JGJ130-2001）法律规范（以下简称法律规范）表 A-1 得；NG1K=18×0.124...
