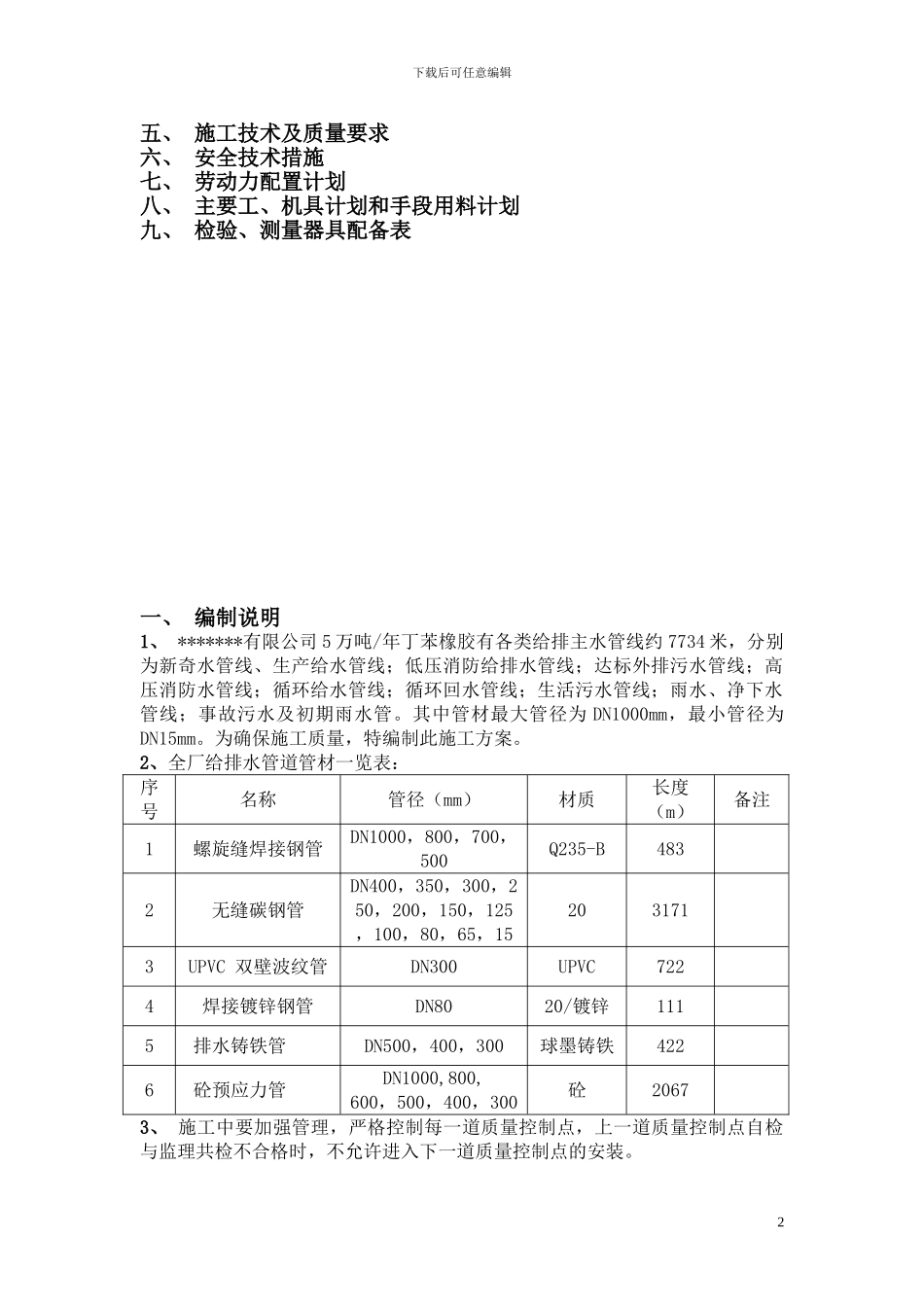

下载后可任意编辑给 排 水 管 道 施 工 方 案施工单位：审批：审核：编制：二○○九年九月目 录一、 编制说明二、 编制依据三、 施工程序四、 施工准备1下载后可任意编辑五、 施工技术及质量要求六、 安全技术措施七、 劳动力配置计划八、 主要工、机具计划和手段用料计划九、 检验、测量器具配备表一、 编制说明1、 *******有限公司 5 万吨/年丁苯橡胶有各类给排主水管线约 7734 米，分别为新奇水管线、生产给水管线；低压消防给排水管线；达标外排污水管线；高压消防水管线；循环给水管线；循环回水管线；生活污水管线；雨水、净下水管线；事故污水及初期雨水管。其中管材最大管径为 DN1000mm，最小管径为DN15mm。为确保施工质量，特编制此施工方案。2、全厂给排水管道管材一览表：序号名称管径（mm）材质长度（m）备注1螺旋缝焊接钢管DN1000，800，700，500Q235-B4832无缝碳钢管DN400，350，300，250，200，150，125，100，80，65，152031713UPVC 双壁波纹管DN300UPVC7224焊接镀锌钢管DN8020/镀锌1115排水铸铁管DN500，400，300球墨铸铁4226砼预应力管DN1000,800, 600，500，400，300砼20673、 施工中要加强管理，严格控制每一道质量控制点，上一道质量控制点自检与监理共检不合格时，不允许进入下一道质量控制点的安装。2下载后可任意编辑 ① 材料验收；②定位放线；③管道基础及筑井施工；④管道安装及组对；⑤管道焊接；⑥管道防腐；⑦管道试压；⑧管道隐蔽；⑨中间交接。二、 编制依据(1) 《给水排水管道工程施工及验收法律规范》 GB50268-97(2) 《建筑给水排水设计法律规范》 GBJ16-87(3) 《钢质管道聚乙烯胶粘带防腐层技术标准》 SY/T0414-98(4) 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98(5) 《*******有限公司 5 万吨/年丁苯橡胶工程招标文件》(6) 全厂给排水施工图纸（中国天辰工程有限公司）三、施工程序1、 地下管道施工程序四、 施工准备1、施工技术准备1.1 参加由建设单位组织的四方（设计单位，建设单位，监理单位，施工单位）图纸会审，并做好记录。1.2 编制并报审施工方案，施工前对施工人员进行详细的技术交底。1.3 组织施工人员认真熟悉图纸，施工方案，技术资料，安全技术措施。2、 施工现场准备2.1 地下管的坐标、坡度是管网施工中最易出问题的地方，要求对每一条管线应画出它的走向图、标示书、标高、坐标、管径、高程及各个拐点、起伏点，尤其是相距...
