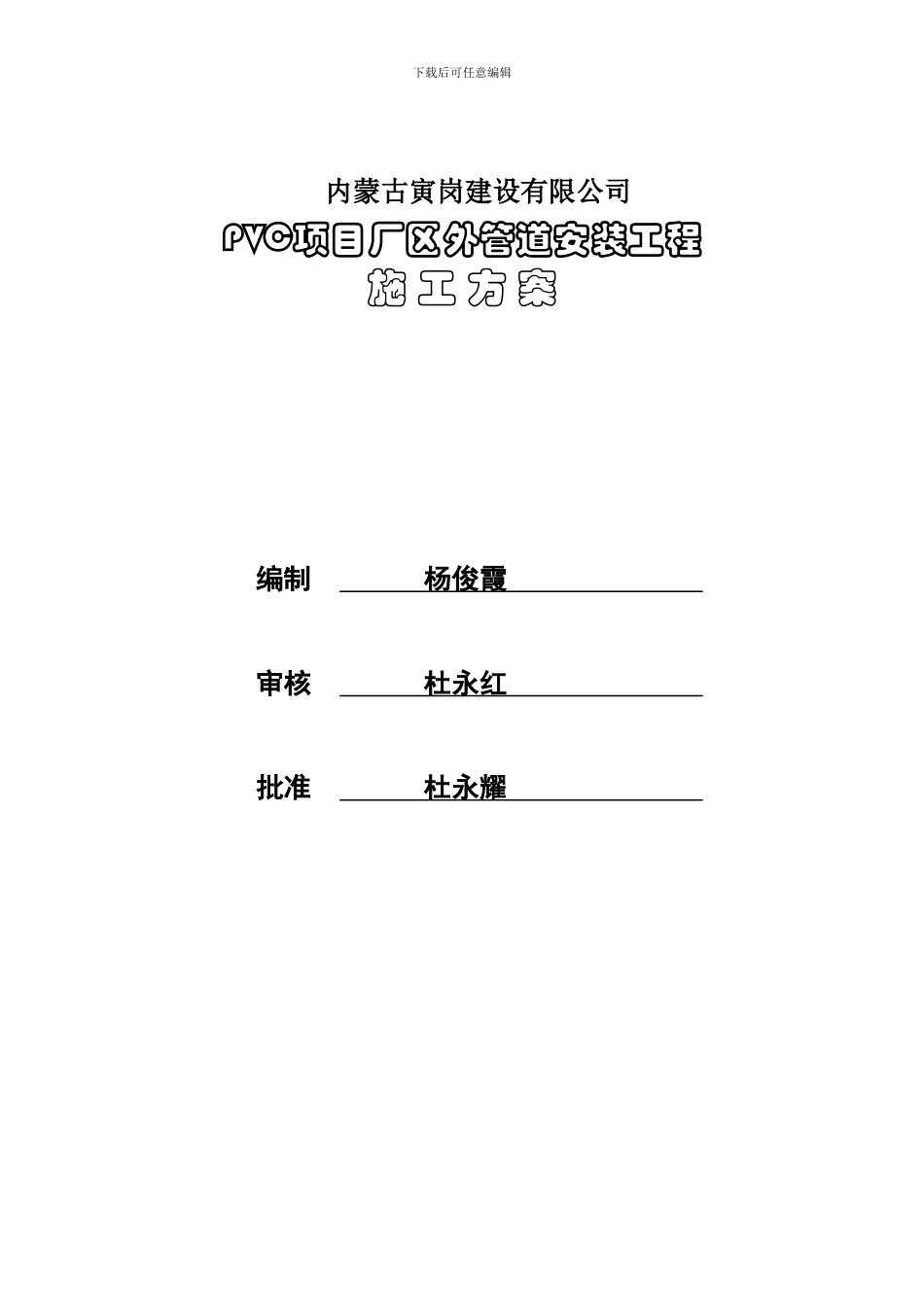

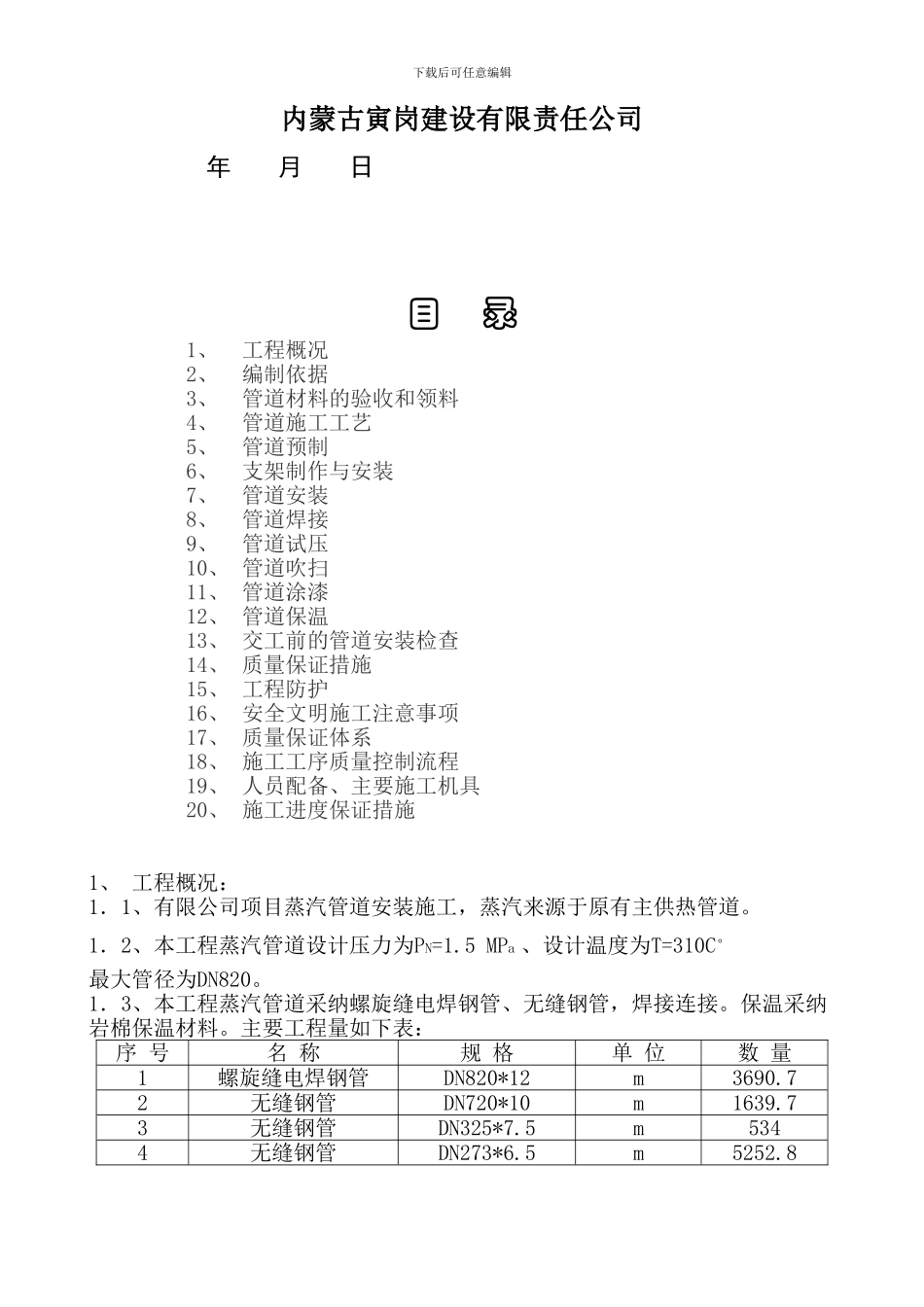

下载后可任意编辑内蒙古寅岗建设有限公司PVC项目厂区外管道安装工程施 工 方 案 编制 杨俊霞 审核 杜永红 批准 杜永耀 下载后可任意编辑内蒙古寅岗建设有限责任公司 年月日目 录1、工程概况2、编制依据3、管道材料的验收和领料4、管道施工工艺5、管道预制6、支架制作与安装7、管道安装8、管道焊接9、管道试压10、 管道吹扫11、 管道涂漆12、 管道保温13、 交工前的管道安装检查14、 质量保证措施15、 工程防护16、 安全文明施工注意事项17、 质量保证体系18、 施工工序质量控制流程19、 人员配备、主要施工机具20、 施工进度保证措施1、 工程概况:1.1、有限公司项目蒸汽管道安装施工,蒸汽来源于原有主供热管道。1.2、本工程蒸汽管道设计压力为PN=1.5 MPa 、设计温度为T=310C。最大管径为DN820。1.3、本工程蒸汽管道采纳螺旋缝电焊钢管、无缝钢管,焊接连接。保温采纳岩棉保温材料。主要工程量如下表:序 号名 称规 格单 位数 量1螺旋缝电焊钢管DN820*12m3690.72无缝钢管DN720*10m1639.73无缝钢管DN325*7.5m5344无缝钢管DN273*6.5m5252.8下载后可任意编辑5无缝钢管DN219*6m4408.52、 编制依据:2.1、施工图纸及设计要求。2.2、 《电力建设施工质量验收及评价规程》(DL/T5210.5-2024)。2.3、 《电力建设施工及验收技术法律规范》(DL/T5190-2024)。2.4、《电力建设安全工作规程》。2.5、与工程相关的国家行业标准、法律规范。3、管道材料的验收和领料A、管道组成件及管道支承件必须具有制造厂的质量证明书,其质量不得低于国家现行标准的规定。B、管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定,并按国家现行标准进行外观检验,不合格者不得使用。C、管道组成件及管道支承件在施工过程中应妥善保管,不得混淆或损坏。D、阀门的壳体试验压力不得小于公称压力的 1.5 倍,试验时间不得少于 5min,以壳体填料无渗漏为合格,密封试验宜以公称压力进行,以阀瓣密封面不漏为合格。并填写《阀门试验记录》表格。E、自检合格后报现场监理工程师检验认可,方可入库使用。F、材料领出之前应会同发料人共同清点其数量、规格、型号,如发现有损伤等情况其材料不得进入施工现场;发料人应记录备案并实行隔离措施。G、碳钢螺栓应加防锈油保护,使用的剩余螺栓不可弃置现场。4、管道施工工艺:4.1、管道预制程序施工准备——材料领用——划线——尺寸检查——下料切割——坡口加工——焊...
