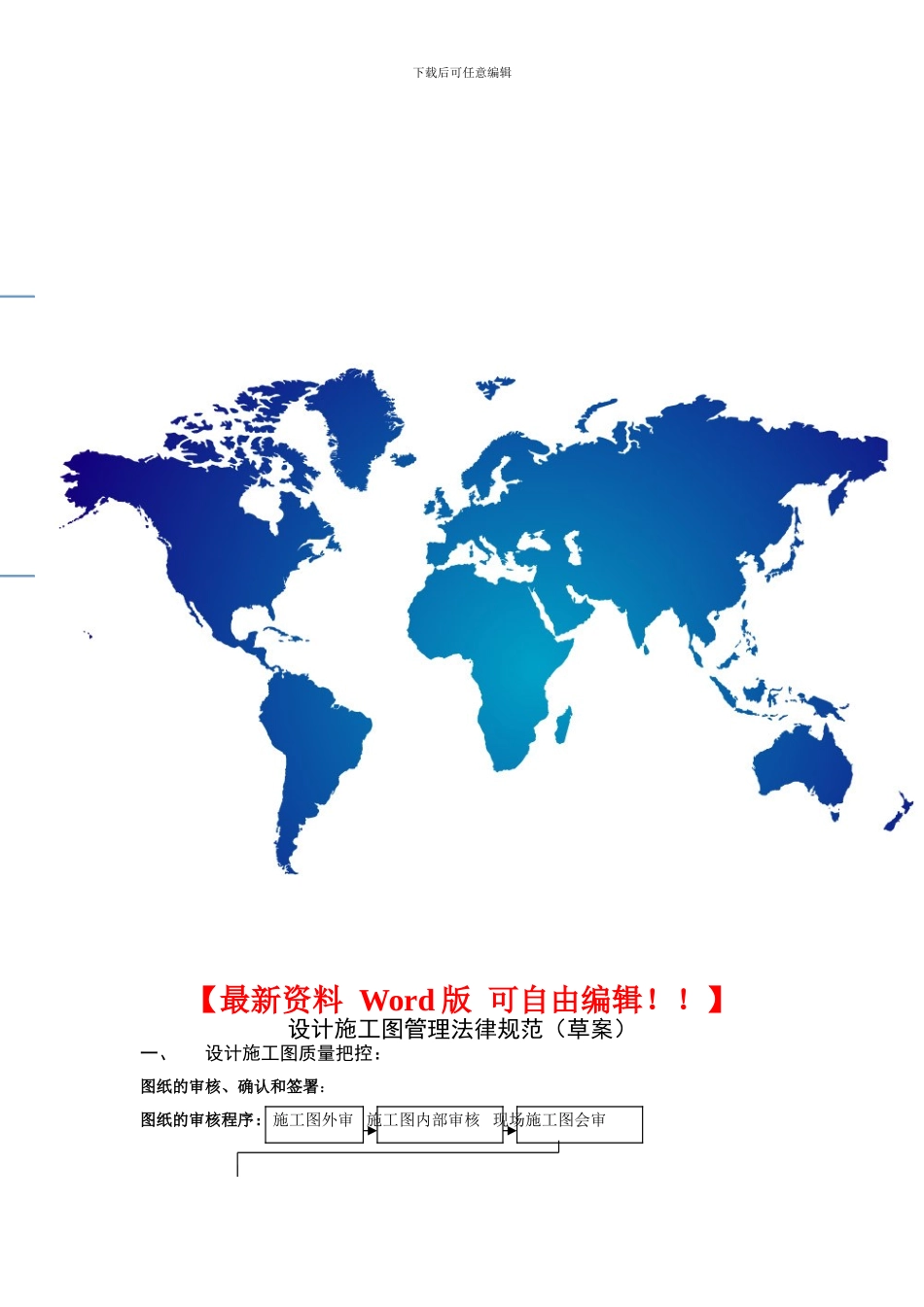

下载后可任意编辑 设计施工图管理法律规范（草案）一、设计施工图质量把控：图纸的审核、确认和签署：图纸的审核程序：施工图外审 施工图内部审核 现场施工图会审精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑现场设计交底及施工图会审答疑 专项施工图会审（可视情况分阶段分重点组织专项会审）流程如下：施工图外审（略）：施工图内部审核：1、审核程序：1-1、由设计负责人组织，由公司内部各专业责任工程师和项目现场工程师组成图纸会审小组，组织内部专项施工图会审，共同对图纸质量进行评估确认；经会审小组各专业责任工程师和其余小组其余成员审核后，在图纸会审单上签署意见进行确认；若对图纸质量（内容、深度、业主意见贯彻与否）持不同看法，应另附图纸修改意见书，对设计图纸中不满足业主要求的部分或存在矛盾的地方作详细批注。1-2、设计负责人汇总各专业工程师意见，对各专业设计图纸中存在问题进行逐一审核确认后，统一反馈设计图修改意见至设计单位修改图纸或对图纸中需修改和调整的部分进行书面确认。经设计书面确认后应立即分发给现场项目部、监理单位、施工单位等相关人员。2、审图重点：2-1、审查是否符合国家、行业、地方的有关强制性条文要求；2-2 审查是否符合国家、行业和地方技术政策、经济政策和有关特别规定；2-3 审查设计标准是否过高或过低（高于或低于技术法律规范的要求）或存在和项目定位不符合的地方；2-4 审查是否满足使用功能、安全等要求、维护和管理是否方便，有无安全及管理维护隐患等；2-5 审查图纸范围、内容、深度是否满足施工要求；2-6 审查是否正确表达业主方意图和合理建议；2-7 审查图纸中对设计法律规范和标准是否统一，是否存在相互矛盾的地方；2-8 审查各专业图纸中是否存在系统图和平面图不统一或相互矛盾的地方；2-9 审查在满足质量的条件下是否兼顾经济和成本控制的要求；现场施工图会审：1、审核程序：由现场项目部负责人主持，项目现场工程师、监理单位、各施工单位技术负责人参加有针对性地对施工图进行再次核对。由各单位有关成员会审校对后，汇总形成书面意见统一反馈至设计单位。下载后可任意编辑2、审图重点：2-1 审查图纸范围、内容、深度是否满足施工要求；2-2 审查图纸中是否存在有遗漏和错误的地方；2-3 审查是否和现场施工的实际情况相矛盾；2-4 审查和核对各专业图纸（结施、建施、电施、水施）是否存在矛盾的地...
