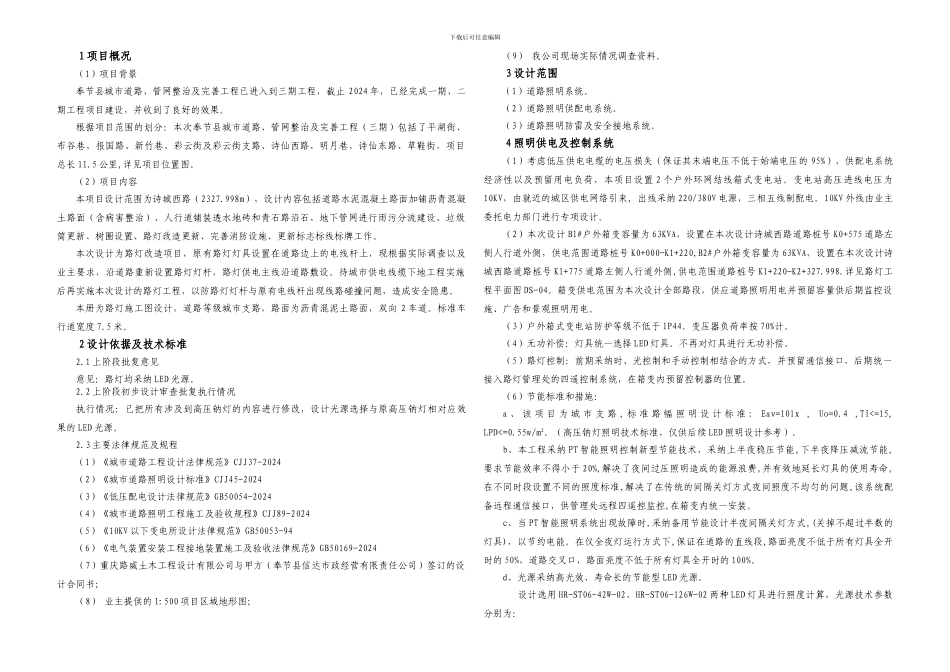

诗城西路路灯施工图设计说明_第2页
2/5

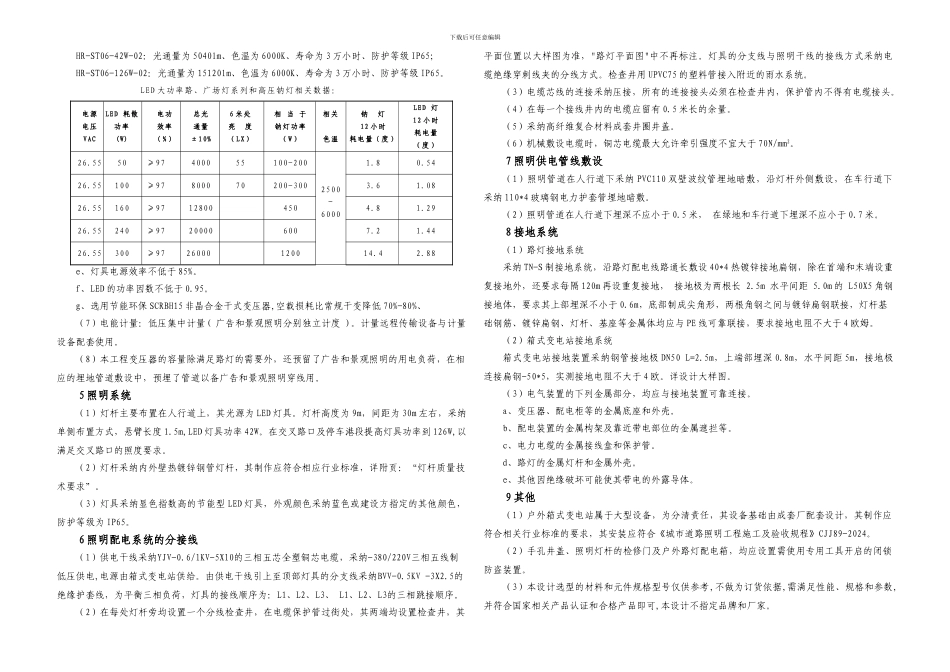

诗城西路路灯施工图设计说明_第3页
3/5
下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】路灯施工图设计说明下载后可任意编辑1 项目概况(1)项目背景奉节县城市道路、管网整治及完善工程已进入到三期工程,截止 2024 年,已经完成一期、二期工程项目建设,并收到了良好的效果。根据项目范围的划分:本次奉节县城市道路、管网整治及完善工程(三期)包括了平湖街、布谷巷、报国路、新竹巷、彩云街及彩云街支路、诗仙西路、明月巷、诗仙东路、草鞋街,项目总长 11.5 公里,详见项目位置图。(2)项目内容本项目设计范围为诗城西路(2327.998m),设计内容包括道路水泥混凝土路面加铺沥青混凝土路面(含病害整治)、人行道铺装透水地砖和青石路沿石、地下管网进行雨污分流建设、垃级筒更新、树圈设置、路灯改造更新、完善消防设施、更新标志标线标牌工作。本次设计为路灯改造项目,原有路灯灯具设置在道路边上的电线杆上,现根据实际调查以及业主要求,沿道路重新设置路灯灯杆,路灯供电主线沿道路敷设。待城市供电线缆下地工程实施后再实施本次设计的路灯工程,以防路灯灯杆与原有电线杆出现线路碰撞问题,造成安全隐患。本册为路灯施工图设计,道路等级城市支路,路面为沥青混泥土路面,双向 2 车道。标准车行道宽度 7.5 米。2 设计依据及技术标准2.1 上阶段批复意见意见:路灯均采纳 LED 光源。2.2 上阶段初步设计审查批复执行情况执行情况:已把所有涉及到高压钠灯的内容进行修改,设计光源选择与原高压钠灯相对应效果的 LED 光源。2.3 主要法律规范及规程(1)《城市道路工程设计法律规范》CJJ37-2024(2)《城市道路照明设计标准》CJJ45-2024(3)《低压配电设计法律规范》GB50054-2024(4)《城市道路照明工程施工及验收规程》CJJ89-2024(5)《10KV 以下变电所设计法律规范》GB50053-94(6)《电气装置安装工程接地装置施工及验收法律规范》GB50169-2024(7)重庆路威土木工程设计有限公司与甲方(奉节县信达市政经营有限责任公司)签订的设计合同书;(8) 业主提供的 1:500 项目区域地形图;(9) 我公司现场实际情况调查资料。3 设计范围(1)道路照明系统。(2)道路照明供配电系统。(3)道路照明防雷及安全接地系统。4 照明供电及控制系统(1)考虑低压供电电缆的电压损失(保证其末端电压不低于始端电压的 95%),供配电系统经济性以及预留用电负荷,本项目设置 2 个...
