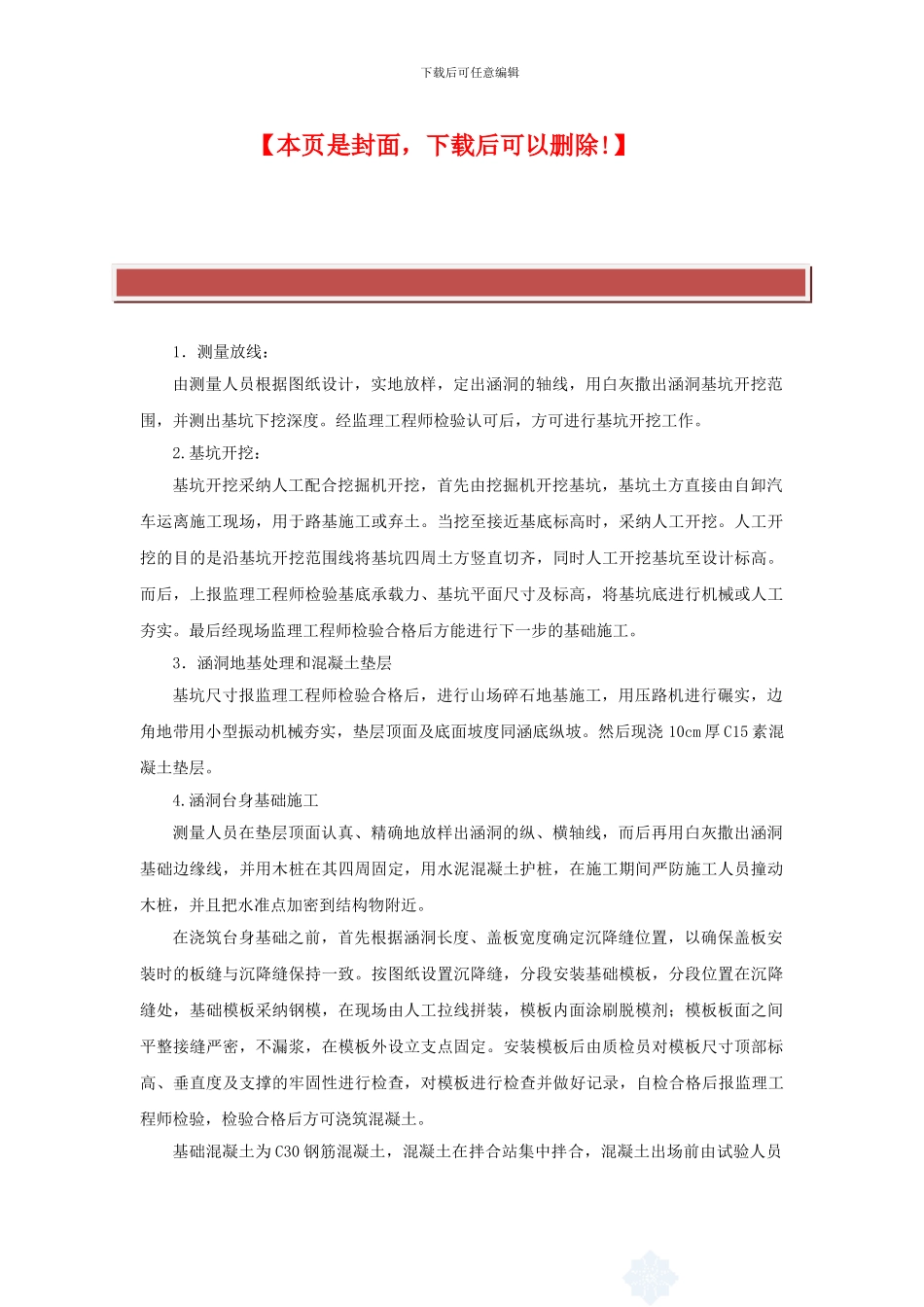

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】1．测量放线：由测量人员根据图纸设计，实地放样，定出涵洞的轴线，用白灰撒出涵洞基坑开挖范围，并测出基坑下挖深度。经监理工程师检验认可后，方可进行基坑开挖工作。2.基坑开挖：基坑开挖采纳人工配合挖掘机开挖，首先由挖掘机开挖基坑，基坑土方直接由自卸汽车运离施工现场，用于路基施工或弃土。当挖至接近基底标高时，采纳人工开挖。人工开挖的目的是沿基坑开挖范围线将基坑四周土方竖直切齐，同时人工开挖基坑至设计标高。而后，上报监理工程师检验基底承载力、基坑平面尺寸及标高，将基坑底进行机械或人工夯实。最后经现场监理工程师检验合格后方能进行下一步的基础施工。3．涵洞地基处理和混凝土垫层基坑尺寸报监理工程师检验合格后，进行山场碎石地基施工，用压路机进行碾实，边角地带用小型振动机械夯实，垫层顶面及底面坡度同涵底纵坡。然后现浇 10cm 厚 C15 素混凝土垫层。4.涵洞台身基础施工测量人员在垫层顶面认真、精确地放样出涵洞的纵、横轴线，而后再用白灰撒出涵洞基础边缘线，并用木桩在其四周固定，用水泥混凝土护桩，在施工期间严防施工人员撞动木桩，并且把水准点加密到结构物附近。在浇筑台身基础之前，首先根据涵洞长度、盖板宽度确定沉降缝位置，以确保盖板安装时的板缝与沉降缝保持一致。按图纸设置沉降缝，分段安装基础模板，分段位置在沉降缝处，基础模板采纳钢模，在现场由人工拉线拼装，模板内面涂刷脱模剂；模板板面之间平整接缝严密，不漏浆，在模板外设立支点固定。安装模板后由质检员对模板尺寸顶部标高、垂直度及支撑的牢固性进行检查，对模板进行检查并做好记录，自检合格后报监理工程师检验，检验合格后方可浇筑混凝土。基础混凝土为 C30 钢筋混凝土，混凝土在拌合站集中拌合，混凝土出场前由试验人员下载后可任意编辑做塌落度试验，并按要求提取试模，合格后由混凝土合运输车运往施工现场使用流槽浇筑并检查混凝土的均匀性和塌落度，合格后方可倒入模板内，基础厚 40cm 厚度，一次浇筑完成,使用插入式振捣器振捣。振捣器移动间距不超过振动半径的 1.5 倍；与侧模保持 50－100mm 的距离；避开振动棒碰撞模板；每一处振动完毕后边振动边缓缓提出振动棒；对每一振动部位，振动到该部位混凝土密实为止。密实的标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆。...
