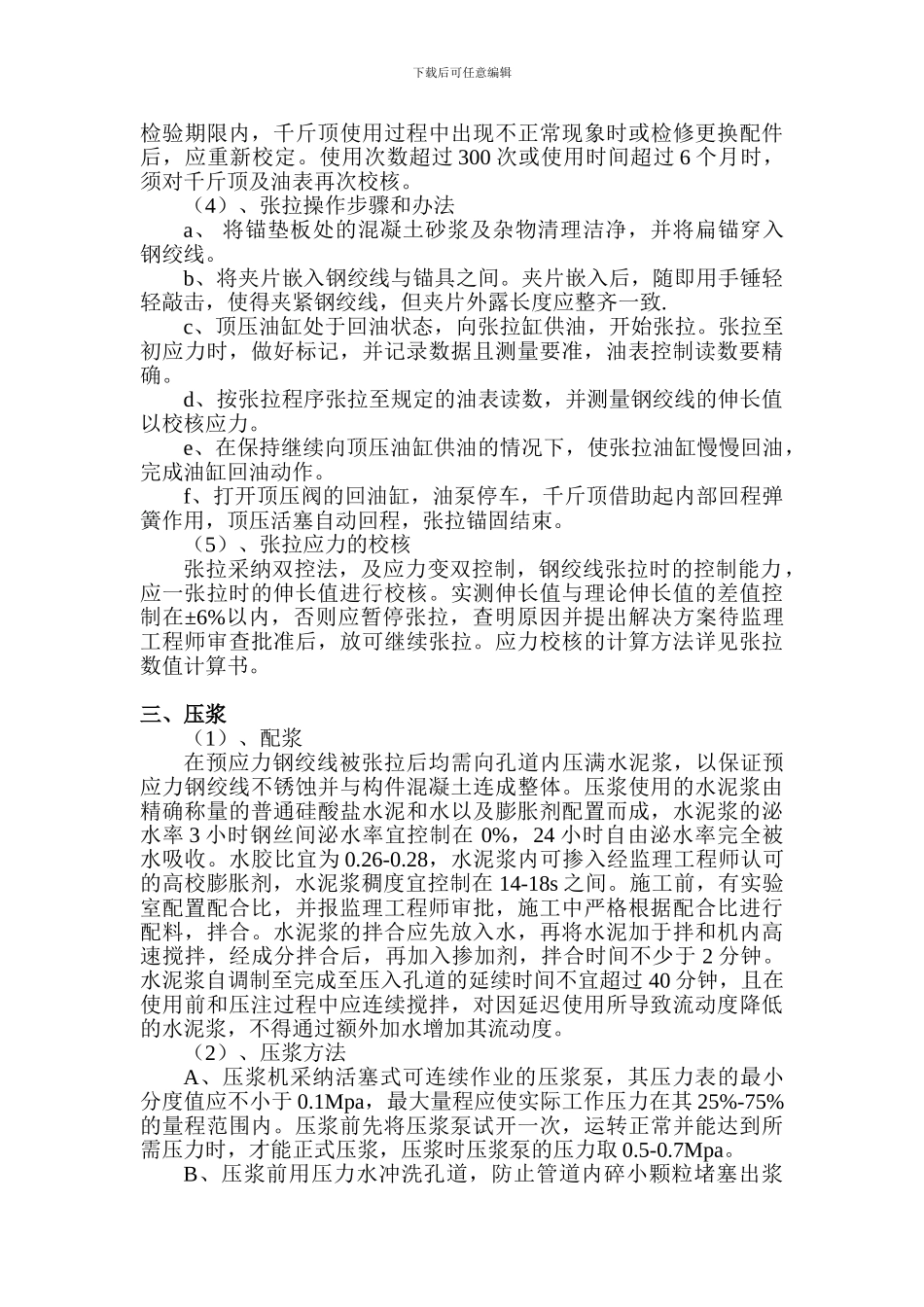

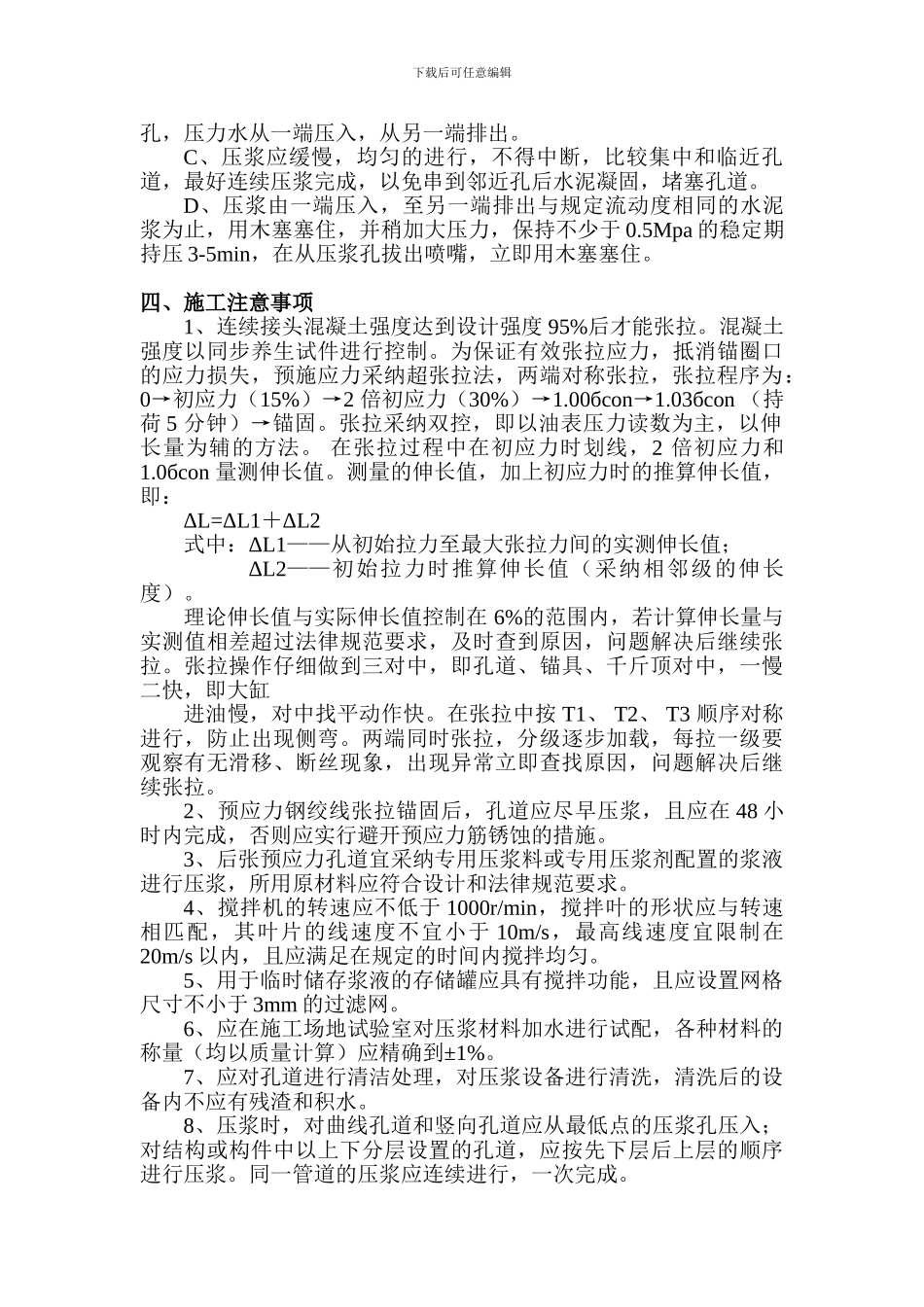

下载后可任意编辑黄黄高速公路桥涵养护工程团山河大桥负弯矩张拉压浆施工技术方案一、施工技术方案团山河大桥采纳多梁单独预制，简支安装，现浇连续街头的先简支后连续的结构体系。其体系转换的施工流程为：1、 预制主梁，张拉正弯距区预应力钢束并压注水泥浆。2、 设置临时支座（我部采纳砂筒作为临时支座）并安装好永久支座逐孔安装主梁，置于临时支座上成为简支状态，及时连接桥面板钢筋及端横梁钢筋。3、 连接连续接头段钢筋，绑扎横梁钢筋，设置接头板束波纹管并穿束。在日温最低时，浇筑连续接头及其两侧顶板负弯距束同长度范围内的桥面板，达到设计强度的 95%后，张拉顶板负弯预应力钢束，并压注水泥浆。4、 接头施工完成后，浇筑剩余部分桥面板湿接缝混凝土，浇筑完成后拆除一联内临时支座，完成体系转换。根据全桥体系转换的要求，负弯矩张拉压浆施工流程如下：准备工作→连接波纹管并穿钢束→张拉负弯距钢束并压浆→拆除一联内临时支座，完成体系转换。任一工序施工之前都必须报现场监理批准并得到监理工程师书面通知后，方可进行下道工序施工。二、张拉负弯矩张拉采纳 BM 15-5 型锚具及其配套设备，每束 5 根15.2mm 钢绞线，采纳 QTC230 型 23t 千斤顶及配套油泵、油表进行张拉。张拉实行双控，即以油表压力读数为主，以伸长量为辅的方法。负弯矩张拉时，可将桥面板钢筋剪断，待钢束张拉完后，采纳相同直径的钢筋将其焊接，在浇筑槽口混凝土。（1）、钢绞线的准备根 据 图 纸 设 计 的 要 求 ， 钢 绞 线 采 纳 抗 拉 强 度 标 准 值fpk=1860Mpa、公称直径 d=15.2mm 的低松弛高强度预应力钢绞线。我单位已经过外委试验证明其各项指标均达到设计要求。（2）、锚具的准备锚具是在构件上永久锚固钢绞线的工具，质量必须得到可靠保证。（3）、张拉机具的准备张拉采纳千斤顶及配套的油泵、油表，完全能够满足计算控制吨位的要求。在张拉前对张拉机具（油顶、油泵、油表）进行配套检验，根据油顶、油表的检验资料，绘制出油表进、回油曲线，并得出由力和油表读数组成的线性回归方程，作为张拉控制依据。在下载后可任意编辑检验期限内，千斤顶使用过程中出现不正常现象时或检修更换配件后，应重新校定。使用次数超过 300 次或使用时间超过 6 个月时，须对千斤顶及油表再次校核。（4）、张拉操作步骤和办法a、 将锚垫板处的混凝土砂浆及杂物清理洁净，并将扁锚穿入钢绞线。b、将夹片嵌入钢绞线与锚...
